Generazione di imperfezioni della superficie

Per generare imperfezioni della superficie in base alla modalità di instabilità determinante, è necessario l'add-on "Stabilità della struttura". Attivalo nei dati generali del modello nella scheda "Add-on"; vedere la Figura 01.

1 Attivazione dell'add-on Stabilità della struttura

Quindi, eseguire la stabilità strutturale per il caso di carico corrispondente (o combinazione di carico) attivandola nel caso di carico corrispondente e selezionando l'impostazione dell'analisi di stabilità corrispondente; vedere la Figura 02.

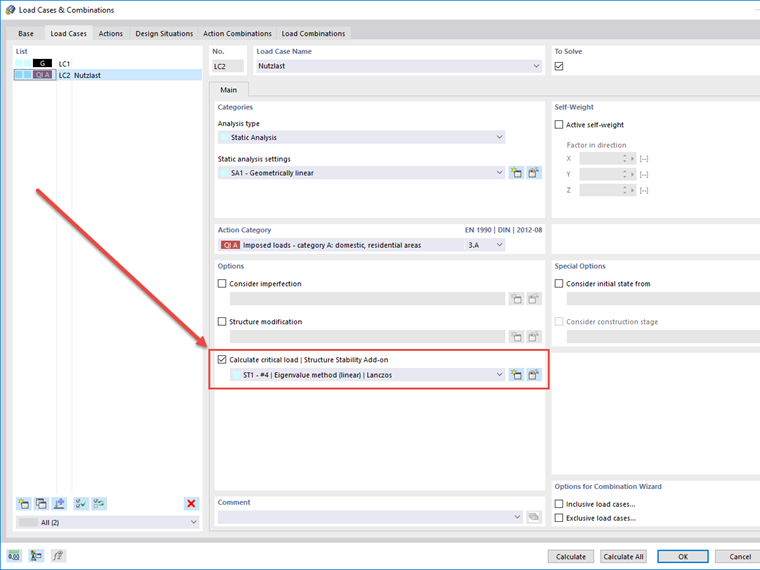

2 Attivazione della stabilità strutturale nel caso di carico

Dopo aver calcolato la forma modale, definire un caso di imperfezione con il tipo di imperfezione "Forma di instabilità", inclusi i parametri corrispondenti nelle rispettive schede "Base", "Modalità di instabilità" e "Assegnazione"; vedere la Figura 03.

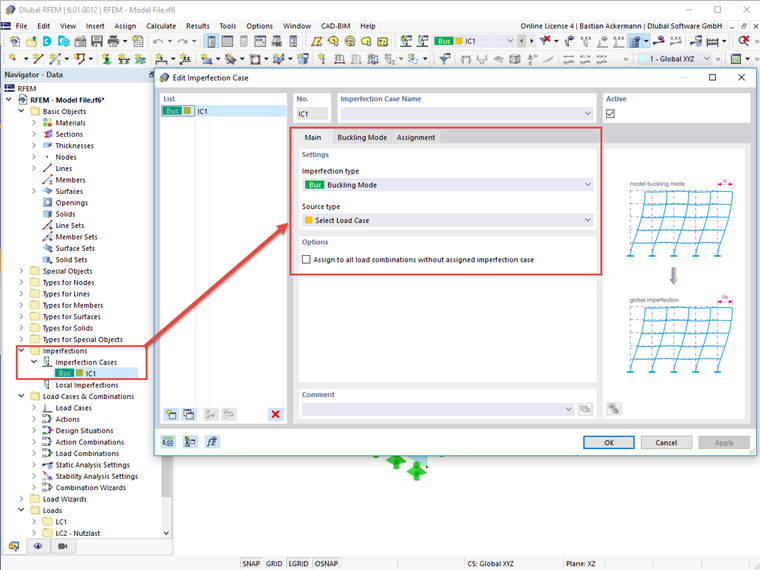

3 Definizione di caso di imperfezione

Ora, crea una nuova combinazione di carico secondo l'analisi del secondo ordine (impostazione predefinita) e attiva l'imperfezione corrispondente; vedere la Figura 04.

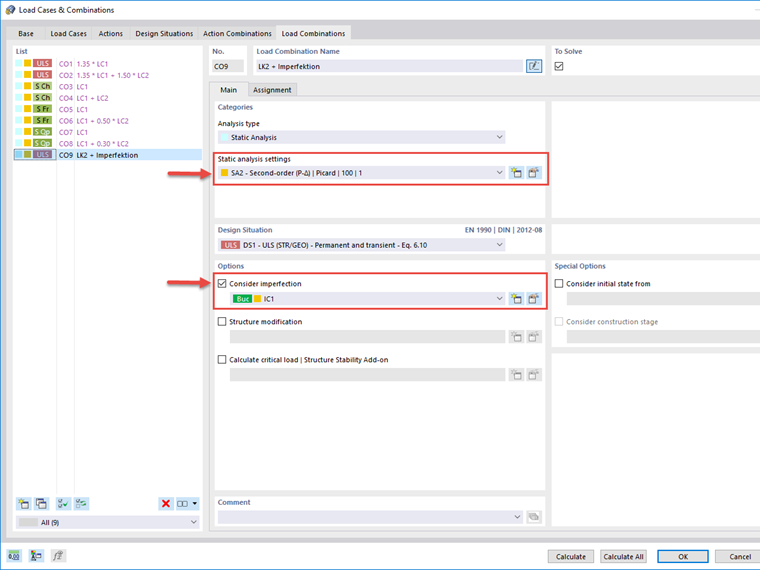

4 Considerazione del caso di imperfezione nella combinazione di carico

Quando si calcola questa combinazione di carico, viene presa in considerazione l'imperfezione corrispondente.
