Generování imperfekcí plochy

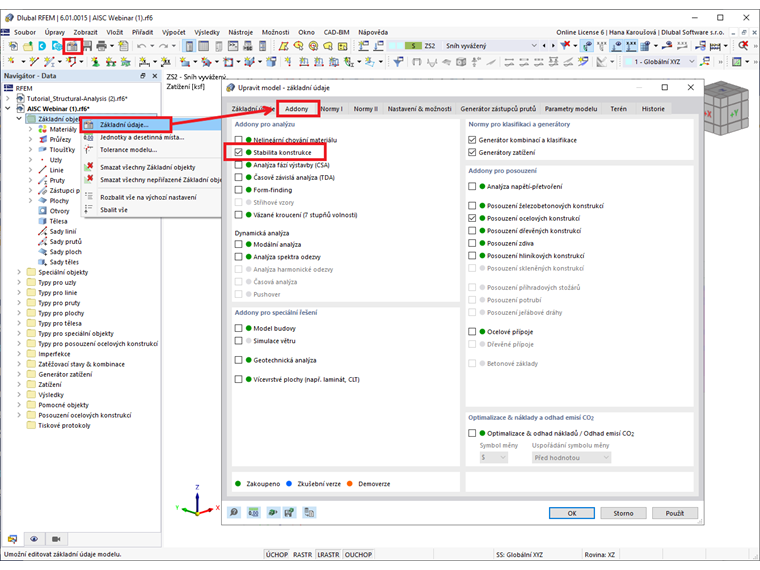

Pro generování imperfekcí plochy na základě rozhodujícího tvaru vybočení potřebujete addon "Stabilita konstrukce". Ten aktivujete v základních údajích modelu v záložce "Addony", viz obrázek 1.

1 Aktivace addonu Stabilita konstrukce

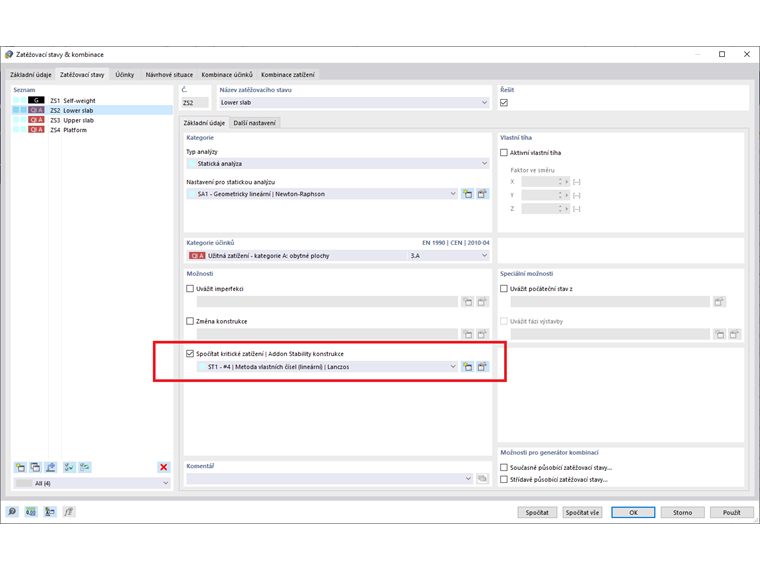

Poté proveďte pro příslušný zatěžovací stav (nebo kombinaci zatížení) analýzu stability konstrukce tak, že ji aktivujete v příslušném zatěžovacím stavu a vyberete příslušné nastavení pro posouzení stability, viz obrázek 2.

2 Aktivace analýzy stability konstrukce v zatěžovacím stavu

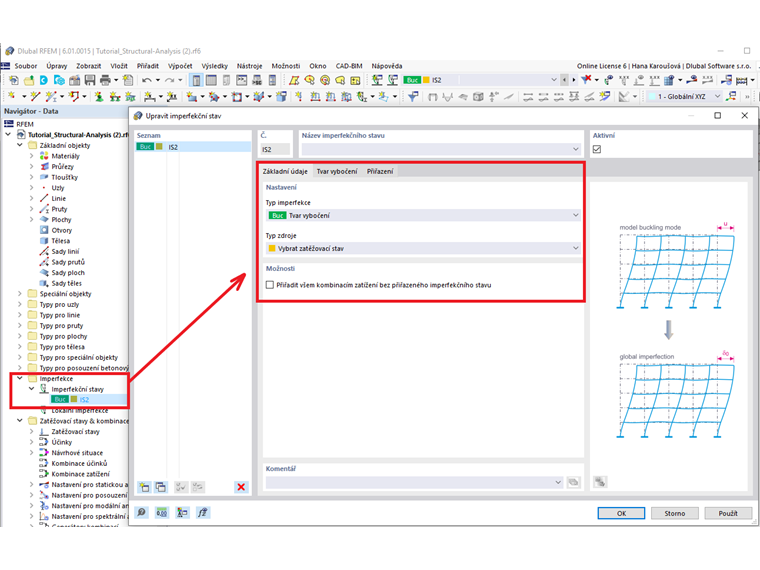

Po výpočtu vlastního tvaru definujte imperfekční stav typu „Tvar vybočení“ včetně příslušných parametrů v záložkách „Základní údaje“, „Tvar vybočení“ a „Přiřazení“, viz obrázek 3.

3 Zadání imperfekčního stavu

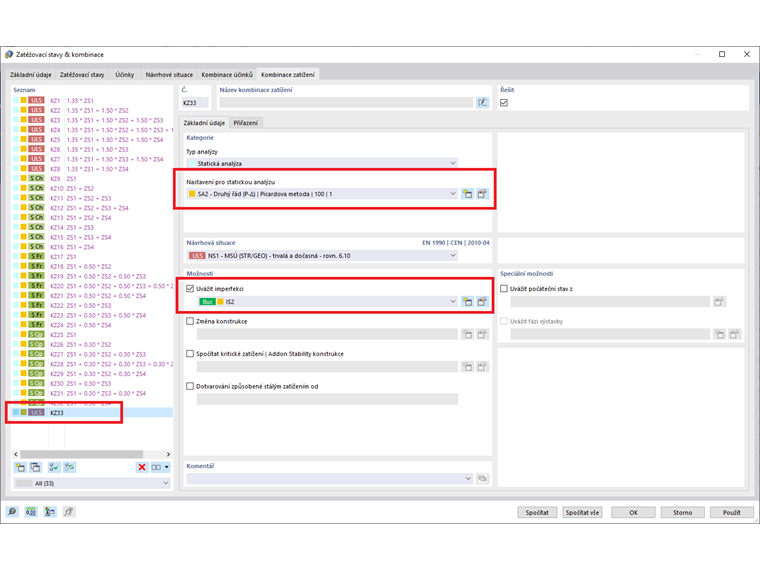

Pak vytvořte novou kombinaci zatížení podle teorie druhého řádu (výchozí nastavení) a aktivujte příslušnou imperfekci, viz obrázek 4.

4 Zohlednění imperfekčního stavu v kombinaci zatížení

Při výpočtu této kombinace zatížení se zohlední příslušná imperfekce.
