Risposta:

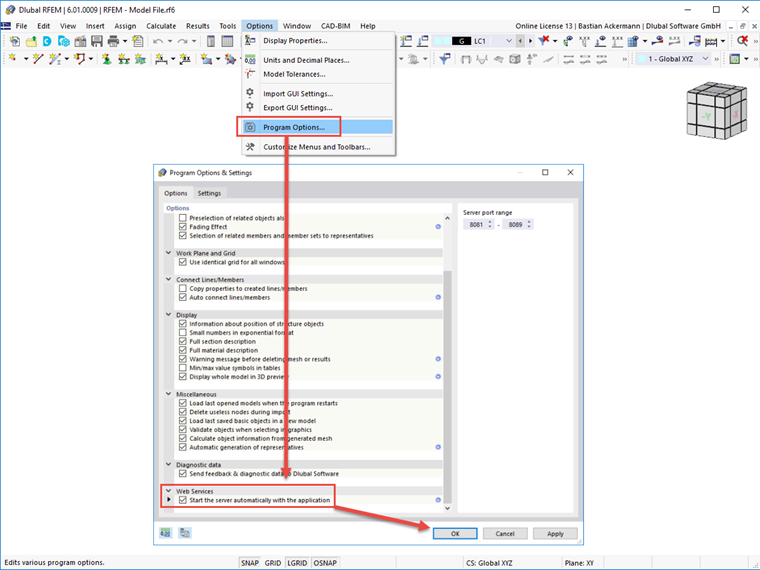

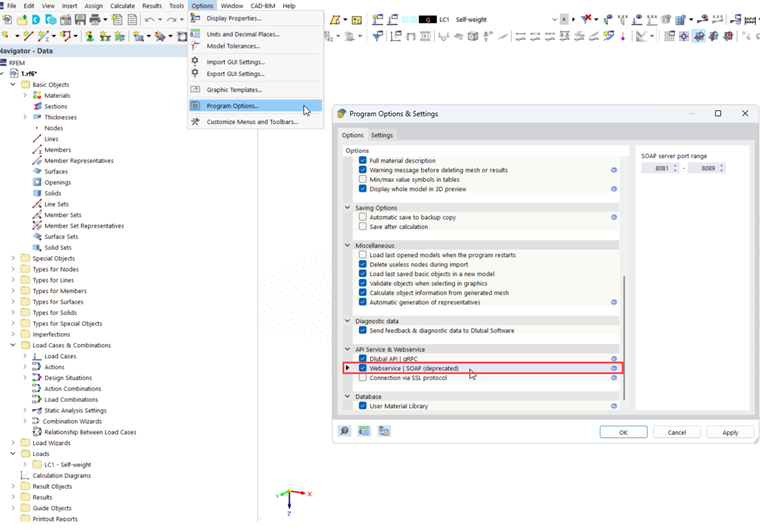

Assicurati che l'opzione "Servizio web I" sia attivata nelle Opzioni del programma in Servizi web; vedi l'immagine.
Webservice
Dopo aver avviato un servizio web o un'interfaccia da RFEM 6/RSTAB 9, viene visualizzato un messaggio di errore. Cosa posso fare?
Autore
La signora Göbel fornisce supporto tecnico per i clienti Dlubal Software.
Durata: 00:01:35 min
Durata: 00:00:07 min
Progetto cliente
Durata: 00:00:10 min
Durata: 00:00:49 min

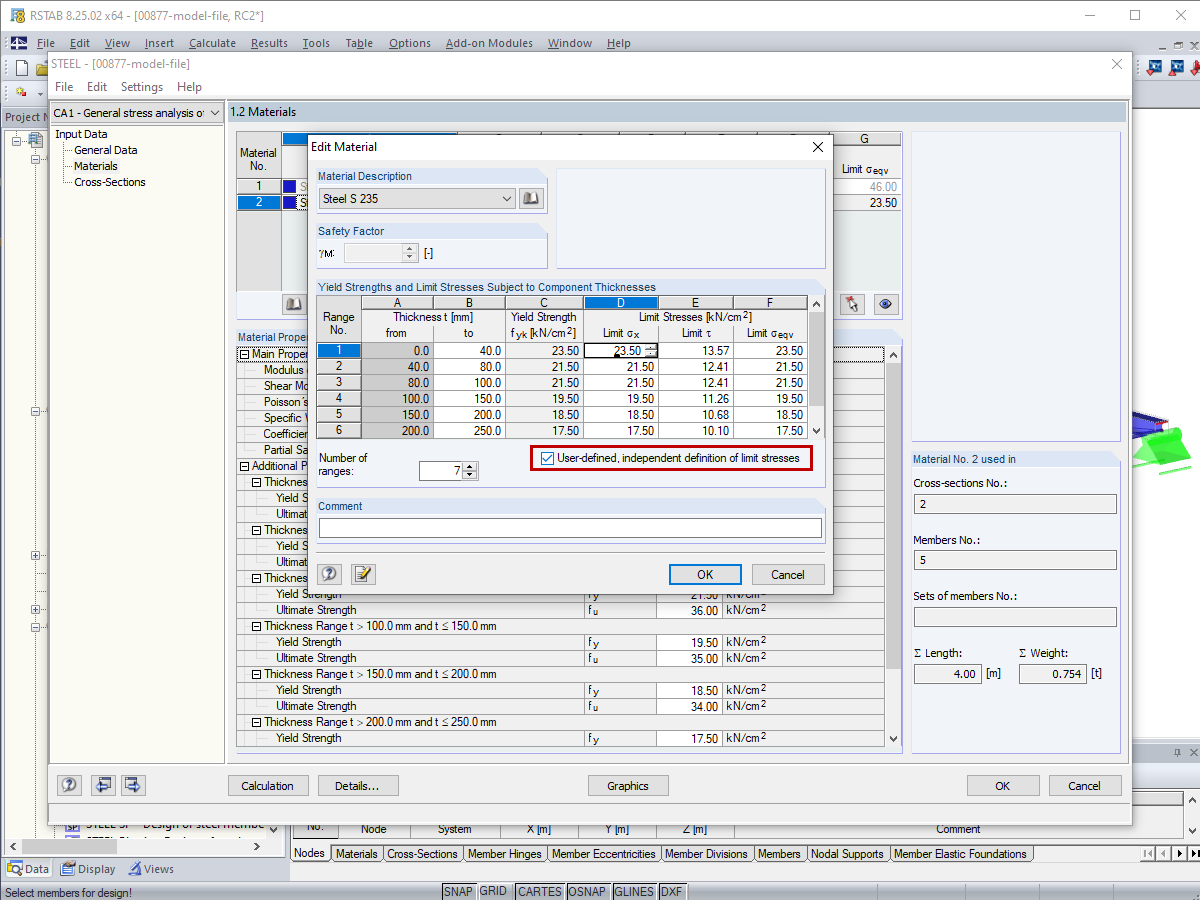

Die Grenzspannungen können in RF-/STAHL benutzerdefiniert für jeden Dickenbereich festgelegt werden.
Le condizioni vincolari di una trave soggetta a flessione sono essenziali per la sua resistenza all'instabilità flesso-torsionale. Se, ad esempio, una trave a campata singola è trattenuta lateralmente al centro della campata, l'inflessione dell'ala compressa può essere impedita e può essere imposto un automodo a due onde. Il momento critico di instabilità flesso-torsionale è aumentato significativamente da questa misura aggiuntiva. Nei moduli aggiuntivi per la verifica dell'asta, è possibile definire diversi tipi di vincoli laterali su un'asta utilizzando la finestra di input "Vincoli esterni intermedi".

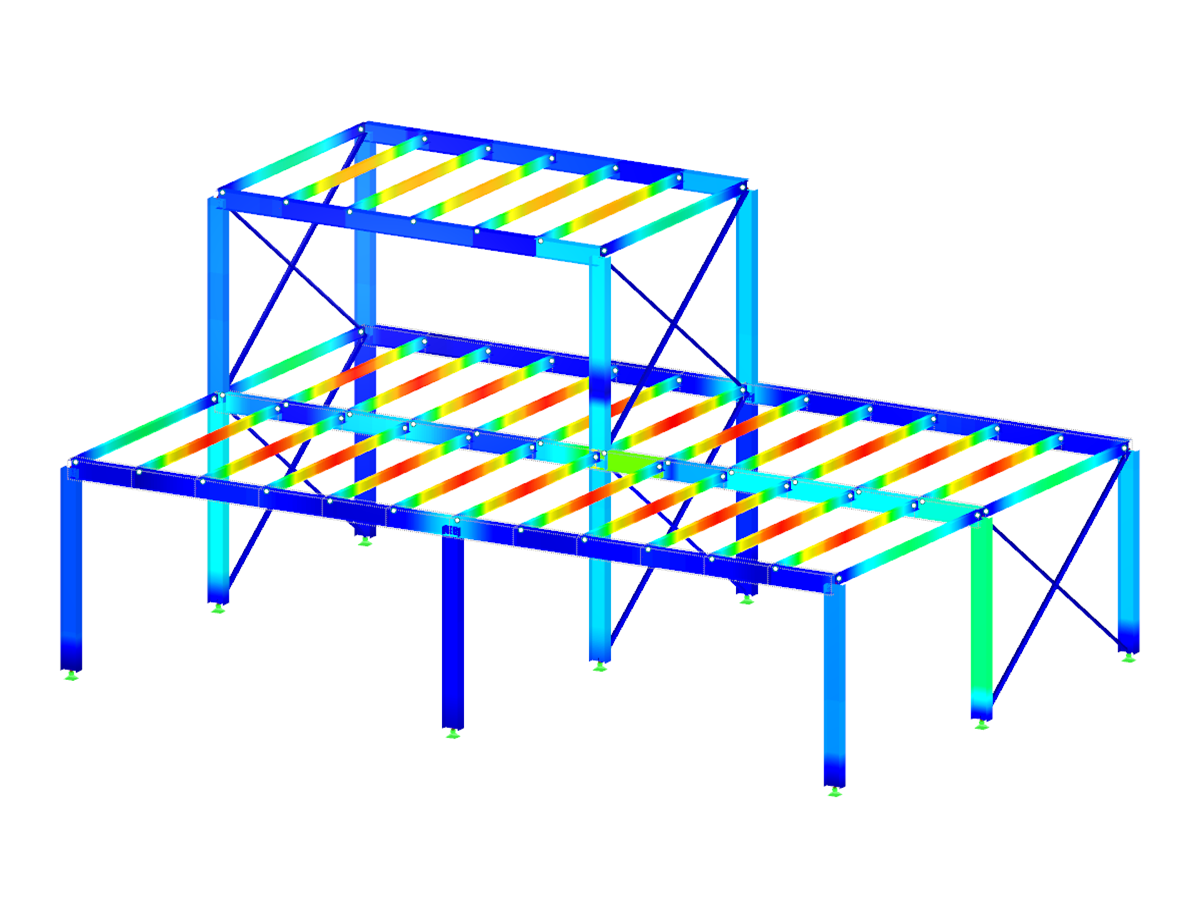

Questo articolo tecnico analizza gli effetti della rigidezza degli collegamenti sulla determinazione delle forze interne e la progettazione delle connessioni usando l'esempio di un telaio in acciaio a due piani, a due falde.

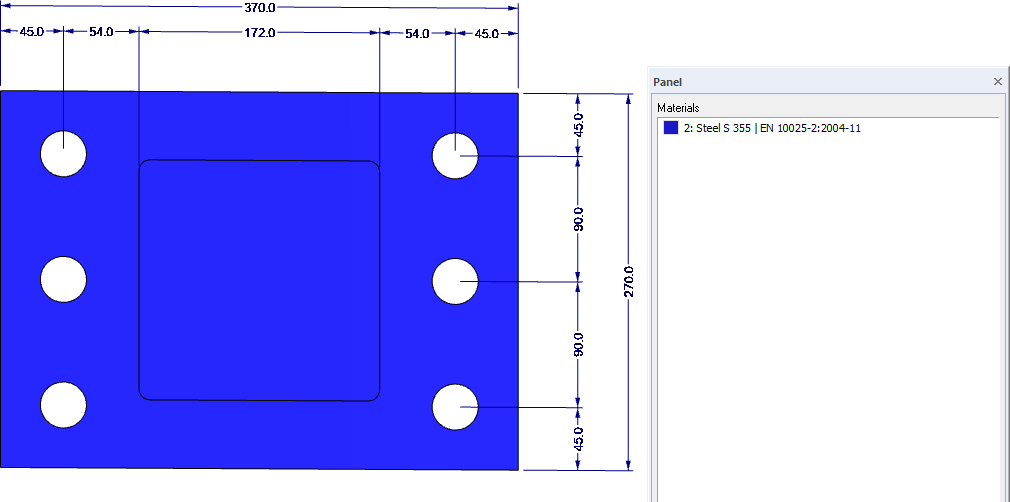

Si realizzerà un giunto costituito da sezioni cave con piastra d’estremità. È il corrente inferiore di una travatura reticolare che deve essere diviso per motivi di trasporto.
- Analisi generale delle tensioni
- Importazione automatica delle forze interne da RFEM/RSTAB
- Output grafico e numerico delle tensioni e dei rapporti di tensione in RFEM/RSTAB
- Ampia gamma di opzioni di personalizzazione per l'output grafico
- Flessibilità progettuale con l'uso di differenti casi di progetto
- Tabelle dei risultati disposte in modo chiaro per una rapida panoramica dopo la verifica
- Elevata produttività grazie alla quantità minima di dati di input richiesti
- Flessibilità dovuta ad impostazioni dettagliate per calcoli di base ed estesi

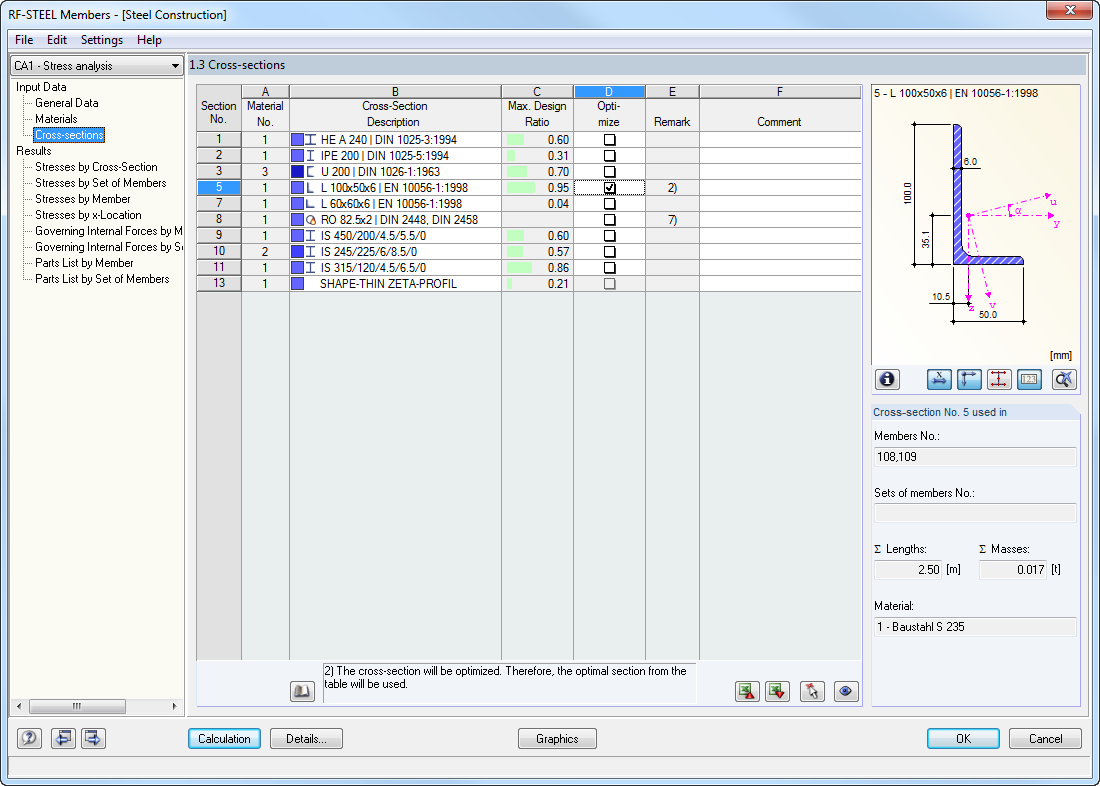

- ottimizzazione della sezione trasversale
- Trasferimento di sezioni ottimizzate a RFEM/RSTAB
- Verifica di qualsiasi sezione trasversale in parete sottile da SHAPE-THIN
- Rappresentazione di un diagramma delle tensioni su una sezione
- Determinazione delle tensioni normali e di taglio
- Output delle componenti di tensione per particolari tipi di forze interne
- Rappresentazione dettagliata delle tensioni in tutti i punti di tensione
- Determinazione del Δσ più grande per ogni punto di tensione (ad esempio, per la verifica a fatica)
- Visualizzazione a colori delle tensioni e dei rapporti di progetto per una rapida panoramica delle zone critiche o sovradimensionate
- Lista delle parti e determinazione delle masse
- Determinazione delle tensioni principali e di base, della membrana e delle tensioni tangenziali, nonché delle tensioni equivalenti e delle tensioni equivalenti della membrana

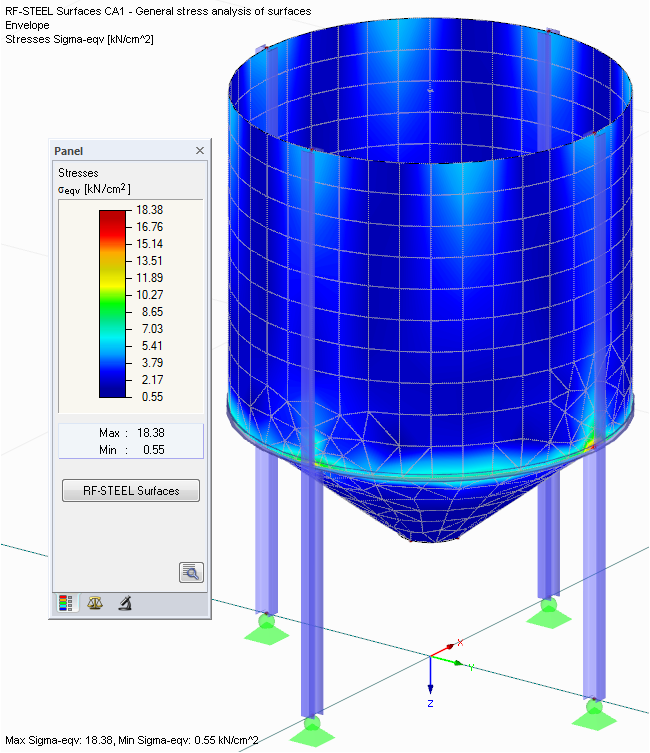

- Analisi delle tensioni per superfici strutturali comprese forme semplici o complesse
- Tensioni equivalenti calcolate secondo diversi approcci:
- Ipotesi di modifica della forma (von Mises)
- Ipotesi della tensione tangenziale (Tresca)
- Ipotesi di tensione normale (Rankine)
- Ipotesi di deformazione principale (Bach)
- Possibilità di ottimizzazione degli spessori delle superfici e del trasferimento dati in RFEM
- Verifica dello stato limite di esercizio con controllo degli spostamenti delle superfici
- Risultati dettagliati delle singole componenti di tensione e dei rapporti in tabelle e grafici
- Funzione di filtro nelle tabelle per superfici, linee e nodi
- Tensioni tangenziali trasversali secondo Mindlin, Kirchhoff o specifiche definite dall'utente
- Lista dei componenti delle superfici progettate
Per facilitare l'immissione dei dati, sono preimpostate superfici, aste, set di aste, materiali, spessori delle superfici e sezioni trasversali. Quasi ovunque, è possibile utlizzare la funzione [Scegli] del programma per selezionare gli elementi graficamente Inoltre, è possibile accedere alle librerie generali dei materiali e delle sezioni trasversali.
I casi di carico, le combinazioni di carico e di risultati possono essere combinati in vari casi di progetto a seconda delle proprie necessità
La combinazione di elementi di superficie e di aste e progetti separati consente di modellare e analizzare solo le parti critiche, come i giunti del telaio, utilizzando gli elementi di superficie. Le altre parti del modello possono essere progettate utilizzando l'analisi delle aste.
Non voglio progettare una sezione trasversale nel modulo aggiuntivo RF-/STEEL EC3. Kann ich diesen Querschnitt schnell aus der Auswahl entfernen?
I modelli e le presentazioni dell'Info Day 2018 sono disponibili gratuitamente e puoi inviarmeli?
Come posso visualizzare le tensioni della membrana nei risultati di RF‑STEEL Surfaces?
Il rapporto di progetto della verifica della sezione trasversale è diverso per i moduli aggiuntivi RF‑/STEEL e RF‑/STEEL EC3. Quale può essere la causa?
Per un'analisi di instabilità, PLATE‑BUCKLING determina la tensione tangenziale determinante di τ = 7,45 kN/cm², mentre RF‑/STEEL fornisce il risultato della tensione tangenziale massima di τ = 8,20 kN/cm². Woher resultiert dieser Unterschied?
Come posso verificare in dettaglio qualsiasi sezione trasversale di SHAPE‑THIN in RFEM 5 o RSTAB 8?
