Utilizzo di un modello di strato limite in RWIND Simulation

RWIND Simulation applica un modello di strato limite?

Risposta:

In RWIND Simulation, ogni superficie del modello nel flusso del vento viene trattata come una parete "liscia". Ab RWIND Simulation Version 1.26 besteht die Möglichkeit, Rauheitsparameter zu definieren. Mit dieser Definition ergibt sich in den umströmten Bereichen nahe der Wandungen eine Grenzschicht, die abhängig von der Luftviskosität einen Einfluss auf das Geschwindigkeitsprofil senkrecht zur Wand hat. Diese Grenzschicht wird in RWIND Simulation nach dem sogenannten "Gesetz der Wand" realisiert. Dieses Gesetz beschreibt das Geschwindigkeitsprofil senkrecht zur Wand und kann über die dimensionslosen Variablen u⁺ und y⁺ dargestellt werden.

FAQ

FAQ 004391 | RWIND Simulation applica un modello di layer limite?

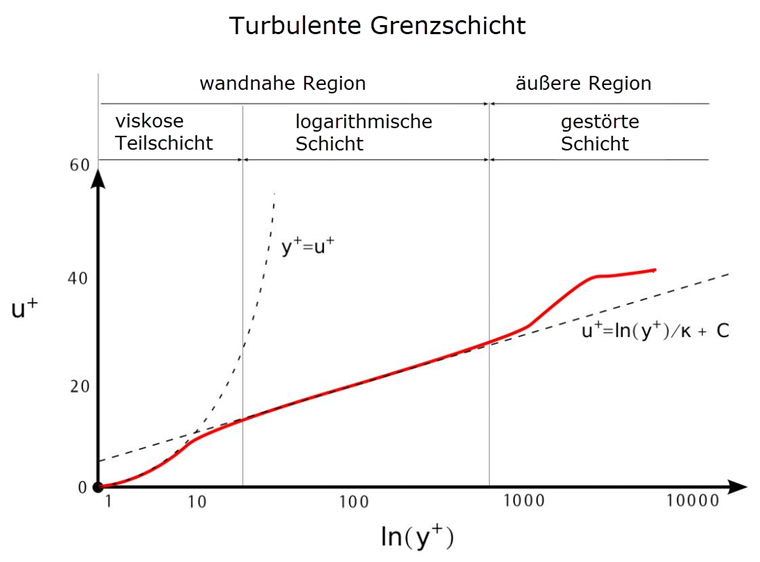

Strato limite turbolento

Dimensionslose Variable u⁺:

u^{+} = \frac{U}{u_{τ}}

U	la velocità sulla parete,
u_{Determina τ}	la velocità di attrito,

1 Variabile adimensionale u+

Dimensionslose Variable y⁺:

y^{+} = \frac{u_{τ} \cdot y}{ν}

y	Distanza della parete
u_{Determina τ}	la velocità di attrito,
ν	la viscosità cinematica dell'aria.

2 Variabile adimensionale y+

Unter Verwendung der Reibungsgeschwindigkeit u_τ (Formel 03) beschreibt Grenzschichtmodell in der viskosen Teilschicht direkt neben der Wandung (Formel 04) und in der anschließenden logarithmischen Schicht (Formel 05) folgenden Geschwindigkeitsverlauf.

u_{τ} = \sqrt{\frac{τ_{w}}{ρ}}

τ_w	la tensione tangenziale,
ρ	densità dell'aria

3 la velocità di attrito,

u^{+} = y^{+}

4 Parete

u^{+} = \frac{1}{κ} \cdot \ln y^{+} + C

κ	la costante di Kármán
C	Costante

5 Strato logaritmico

Hier ist:

κ = 0,41 zur Simulation einer glatten Wand
C = 5 zur Simulation einer glatten Wand

Wenn Rauheitsparameter definiert sind, wird die nutkRoughWallFunction mit den Parametern K_s und C_s verwendet. Die Formel der nutkRoughWallFunction finden Sie hier:
Formula della nutkRoughWallFunction

K_{[THESIS.THESISTITLE]}	äquivalente Sandrauigkeit
C_s	Rauigkeitskonstante

FAQ 004391 | RWIND Simulation applica un modello strato limite?

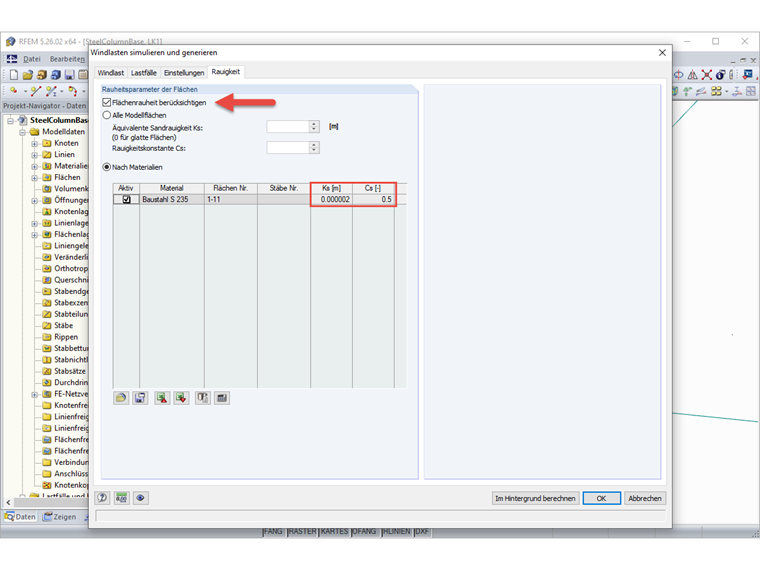

FAQ 004391 | Parametri di rugosità

Damit der Lösungsprozess relativ schnell und robust funktioniert, spezifiziert das Programm das entsprechende Grenzschichtmodell direkt in der ersten Zelle neben der Modelloberfläche. Der restliche Teil der Grenzschicht ergibt sich aus der Lösung der global angewendeten Navier-Stokes Gleichungen.

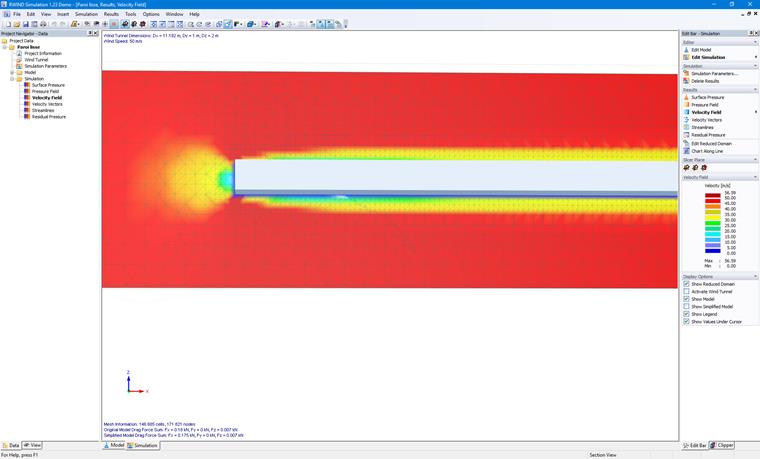

Generazione dello strato limite in RWIND Simulation
