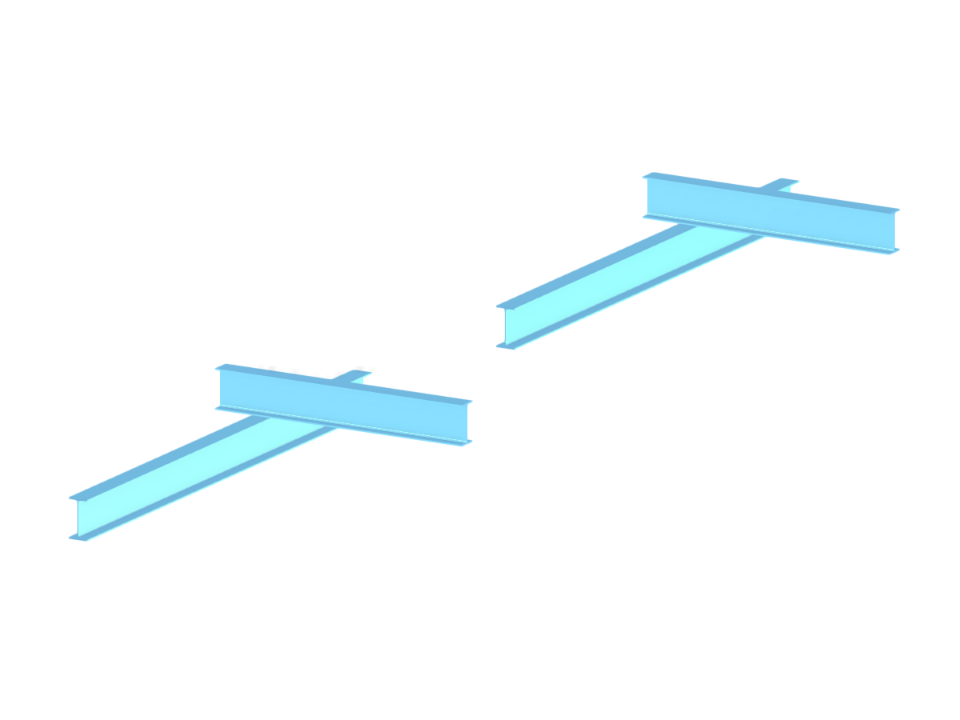

Assemblage en acier d'un appui de poutre
5 étoiles | ||
4 étoiles | ||
3 étoiles | ||
2 étoiles | ||
1 étoile |
Appui de poutre
Nombre de nœuds | 10 |
Nombre de lignes | 8 |
Nombre de barres | 8 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 1 |
Nombre de combinaisons de charges | 1 |
Nombre de combinaisons de résultats | 0 |
Poids total | 0,507 t |
Dimensions (métrique) | 2,000 x 0,000 x 10,000 m |
Dimensions (impériales) | 6.56 x 0 x 32.81 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
