Pylône en treillis | Plan rectangulaire | Diagonales vers le bas & horizontales
5 étoiles | ||
4 étoiles | ||
3 étoiles | ||
2 étoiles | ||
1 étoile |

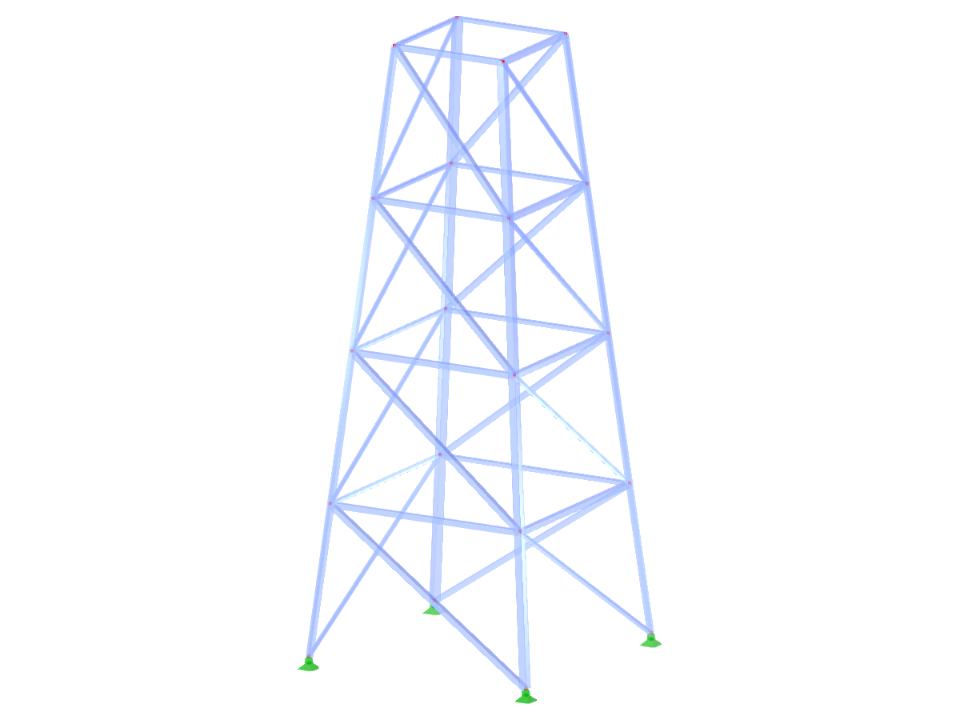

TSR002-b | Pylône en treillis
Des paramètres de bloc modifiables dynamiquement | |
Nombre de nœuds | 20 |
Nombre de lignes | 48 |
Nombre de barres | 48 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 1 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 1,903 t |
Dimensions (métrique) | 4,000 x 10,000 x 4,000 m |
Dimensions (impériales) | 13.12 x 32.81 x 13.12 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
