Description du projet

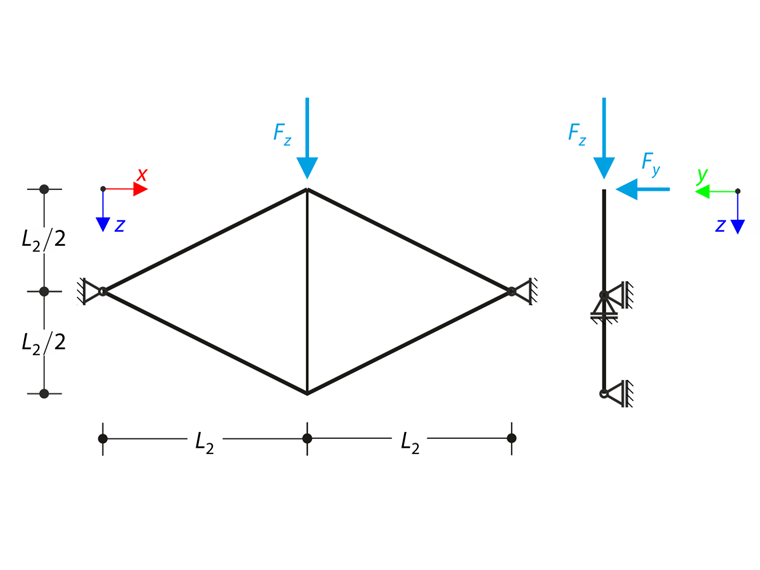

Un treillis plan composé de quatre barres inclinées et d'une barre verticale est chargé au niveau du nœud supérieur à l'aide de la force verticale Fz et de la force hors plan Fy. En supposant une analyse des grandes déformations et en négligeant le poids propre, déterminez les efforts normaux des barres et le déplacement hors plan du nœud supérieuruy. L'exemple de vérification est basé sur l'exemple introduit par Gensichen et Lumpe (voir la référence).
| Acier | coefficient de Poisson | ν | 0,296 | - | |
| géométrie | Barre inclinée IPE 300 | Largeur | b1 | 150 | mm |
| Épaisseur de semelle | tf | 6,708 | m | ||
| Barre verticale QRO 120x5 | Épaisseur de voile | s2 | 5,000 | mm | |
| Import | Force verticale | fZ | 24,000 | kN | |
Solution analytique
La solution analytique est indisponible. Les résultats du logiciel S3D sont pris comme référence.
Paramètres de RFEM et RSTAB
- Modélisé dans les versions RFEM 5.26, RSTAB 8.26 et RFEM 6.01, RSTAB 9.01
- La taille de l'élément est lEF = 0,600 m
- L'analyse des grandes déformations est considérée
- Le nombre d'incréments est de 10
- Le modèle de matériau isotrope linéaire élastique est utilisé

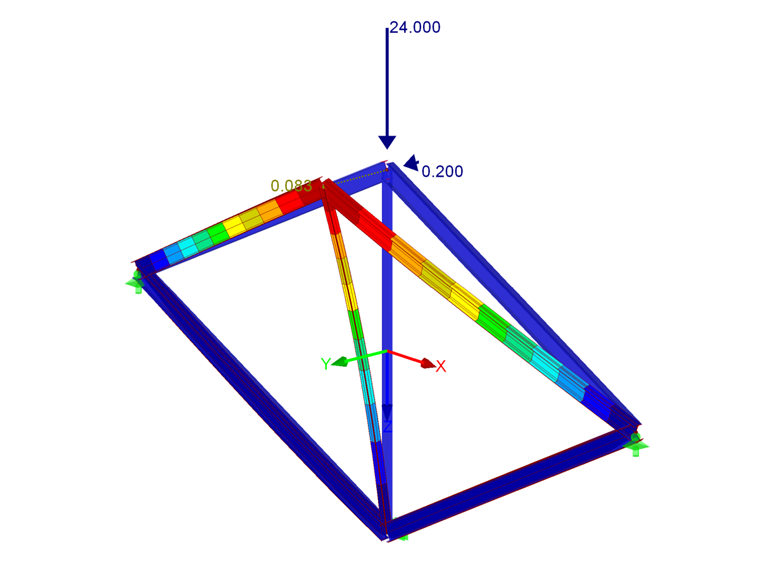

résultats
| S3D | Ratio | Ratio | ||
| 0,082 | 0,083 | 0,988 | 0,083 | 0,0988 |
| S3D | Ratio | Ratio | ||
| 0,082 | 0,083 | 0,988 | 0,083 | 0,0988 |
| S3D | Ratio | Ratio | |||
| Barre à inclinaison inférieure | 23,0 | 23,2 | 0,991 | 23,2 | 0,991 |
| S3D | Ratio | Ratio | |||
| Barre à inclinaison inférieure | 23,0 | 23,2 | 0,991 | 23,2 | 0,991 |
|
