Question

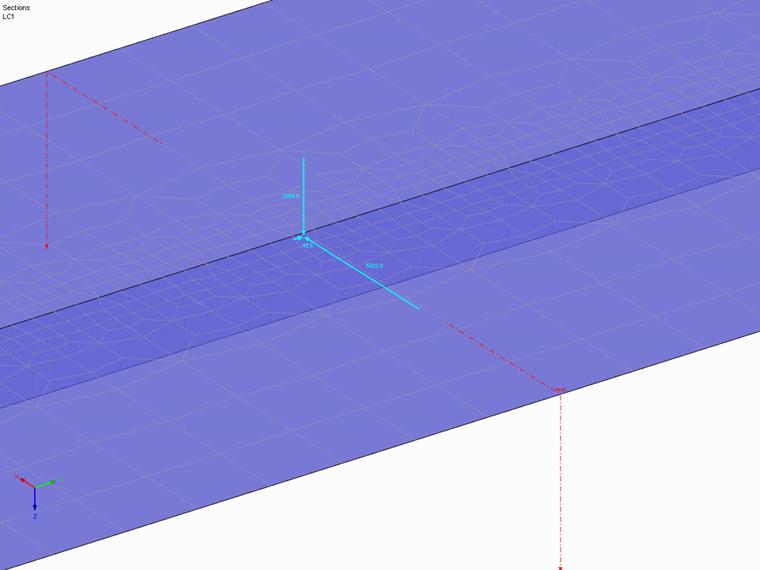

Si une nervure est incluse dans un calcul non linéaire ou si elle est rigidement connectée aux murs voisins, la modélisation doit être réalisée à l'aide d'une surface plutôt que d'une barre. Pour que la nervure reste cependant calculée comme une barre, une poutre résultante avec l'excentrement adéquat est nécessaire. Les efforts internes de surface sont ainsi transformés en efforts internes de barre.

Lorsqu'on affiche les résultats d'une surface via l'interface COM, on obtient un champ unidimensionnel avec tous les résultats au niveau des nœuds EF ou des points de grille. Les résultats dans la zone d'une ligne doivent d'abord être filtrés pour obtenir les résultats au bord d'une surface ou le long de cette ligne à l'intérieur des surfaces. Cet article explique comment effectuer cette tâche.

La sélection d'éléments lors de leur modification via l'interface COM pose souvent problème car elle ne peut pas être effectuée visuellement à l'aide de la fenêtre de travail. Cette opération peut être délicate, notamment pour les modèles créés à l'aide de l'interface du programme et qui doivent ensuite être modifiés avec un programme distinct. Cette sélection peut avoir été effectuée via RFEM, mais il existe plusieurs autres possibilités de programmation.

Le nombre de degrés de liberté dans un nœud n'est plus un paramètre de calcul global dans RFEM (6 degrés de liberté pour chaque nœud de maillage dans les modèles 3D, 7 degrés de liberté pour l'analyse de torsion de gauchissement). Ainsi, chaque nœud est généralement considéré avec un nombre de degrés de liberté différent, ce qui conduit à un nombre variable d'équations dans le calcul.

Cette modification accélère le calcul, en particulier pour les modèles pouvant être simplifiés de manière significative tels que les structures en treillis et à membrane.

Dans le Navigateur de projet - Résultats de RFEM et dans le Tableau 4.0, vous pouvez afficher l'ensemble des déformations des barres, surfaces et solides (par exemple, les déformations principales totales, les déformations équivalentes totales, etc.).

Pour l'analyse plastique d'assemblages avec des éléments surfaciques, vous pouvez par exemple afficher les déformations plastiques déterminantes.

Les modèles RFEM et RSTAB peuvent être enregistrés sous forme de modèles 3D glTF (formats *.glb et *.glTF). Ils peuvent être affichés en 3D de manière détaillée avec une visionneuse 3D de Google ou Babylon. Les lunettes de réalité virtuelle telles que les Oculus permettent même de « parcourir » les structures.

Les modèles 3D glTF peuvent être intégrés à tous les sites Web à l'aide de JavaScript selon ces instructions (comme sur la page du site Web de Dlubal Software pour les modèles à télécharger). « Affichez facilement des modèles 3D interactifs sur notre site Web et dans la réalité augmentée » .
