Définition de la friction sur l’articulation de barre via l’interface COM

Comment définir la friction sur une articulation de barre via l’interface COM ?


Réponse:

La friction représente une non-linéarité et peut donc être modifiée uniquement via l’interface de l’articulation de barre.

Pour cela, vous devez d’abord créer l’articulation de barre, si elle n’est pas déjà disponible. L’interface IMemberHinge est ensuite dirigée vers l’articulation de barre, puis vers la non-linéarité (IFriction, ici). Les méthodes GetData et SetData permettent alors de modifier les données (ici Friction) :

Sub SetMemberHingeFriction()

    Dim model As RFEM5.model
    Set model = GetObject(, "RFEM5.Model")
    model.GetApplication.LockLicense

    On Error GoTo e

    Dim data As IModelData
    Set data = model.GetModelData

    Dim hinge(0 To 0) As RFEM5.MemberHinge

    hinge(0).No = 1
    hinge(0).RotationalConstantX = 1
    hinge(0).RotationalConstantY = 2
    hinge(0).RotationalConstantZ = 3
    hinge(0).TranslationalConstantX = 4
    hinge(0).TranslationalConstantY = 5
    hinge(0).TranslationalConstantZ = 6
    hinge(0).Comment = "Member Hinge 1"

    hinge(0).TranslationalNonlinearityX = FrictionAType

    data.PrepareModification
    data.SetMemberHinges hinge
    data.FinishModification

    ' get interface for member hinge
    Dim imemhing As IMemberHinge
    Set imemhing = data.GetMemberHinge(1, AtNo)

    ' get interface for nonlinearity "friction"
    Dim iFric As IFriction
    Set iFric = imemhing.GetNonlinearity(AlongAxisX)

    ' get friction data
    Dim fric As Friction
    fric = iFric.GetData

    fric.Coefficient1 = 0.3

    ' set friction data
    data.PrepareModification
    iFric.SetData fric
    data.FinishModification


e:  If Err.Number <> 0 Then MsgBox Err.Description, , Err.Source

    Set data = Nothing
    model.GetApplication.UnlockLicense
    Set model = Nothing

End Sub

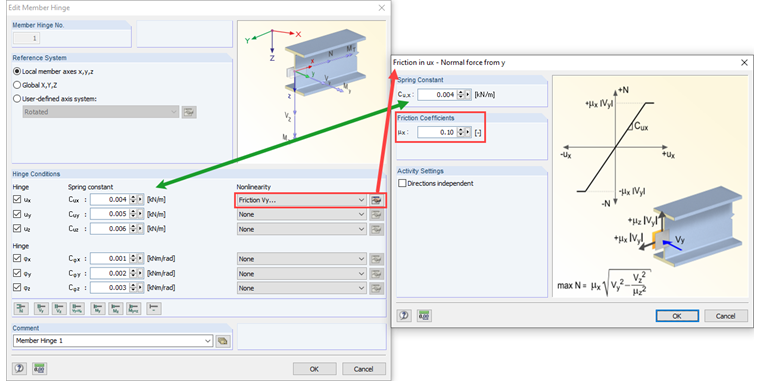

Dans le cas de la friction Vy + Vz, le Coefficient2 est utilisé pour définir le second coefficient. Le ressort dans la boîte de dialogue de la friction est contrôlé via celui de l’articulation de barre. Dans le cas traité ici, il s’agit de TranslationalConstantX pour la direction x (voir la Figure 01).
