Leyendo las resultantes de una sección a través de la interfaz COM

¿Cómo puedo leer la resultante de una sección a través de la interfaz COM?

Respuesta:

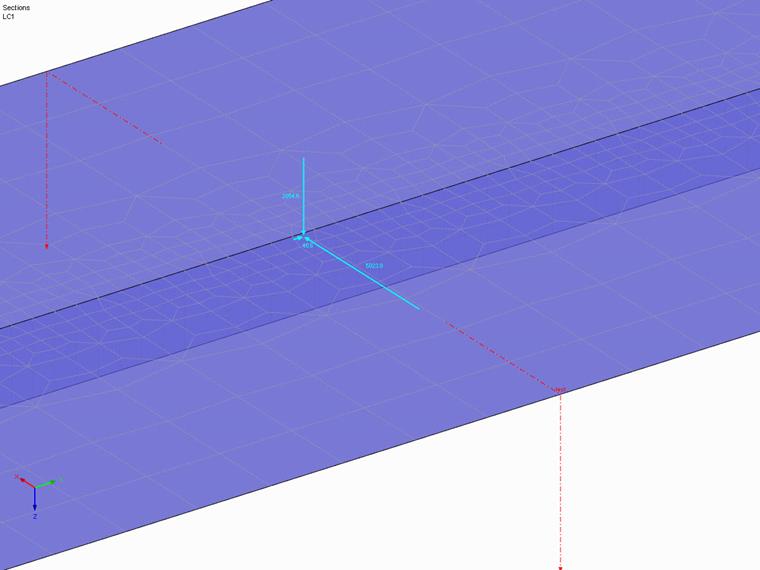

Al igual que todos los demás resultados, la resultante de una sección se puede leer mediante IModel3 → ICalculation2 → IResults2. Die Schnittstelle zu den Ergebnissen bietet die Funktion GetResultant, welche unter Angabe der Schnittnummer und der Art der Ergebnisverteilung dann die Struktur ResultantForce zurückgibt. Diese Struktur beinhaltet unter anderem die Kräfte und Momente jeweils als Vektor:

Sub GetResultantSection()
    Dim iApp As RFEM5.Application
    Dim iModel As RFEM5.model
    Set iModel = GetObject(, "RFEM5.Model")

    On Error GoTo e

    '   get interface from model
    Set iApp = iModel.GetApplication
    iApp.LockLicense

    '   get interface from calculation
    Dim iCalc As RFEM5.ICalculation2
    Set iCalc = iModel.GetCalculation

    '   get interface from results from loadcase 1
    Dim iRes As RFEM5.IResults2
    Set iRes = iCalc.GetResultsInFeNodes(LoadCaseType, 1)

    '   get Resultant
    Dim section_resultant As ResultantForce
    section_resultant = iRes.GetResultant(1, AtNo, ConstantDistributionOnElements)

e:
If Err.Number <> 0 Then
    MsgBox Err.Number & " " & Err.description
End If

If Not iApp Is Nothing Then
    iApp.UnlockLicense
End If

End Sub
