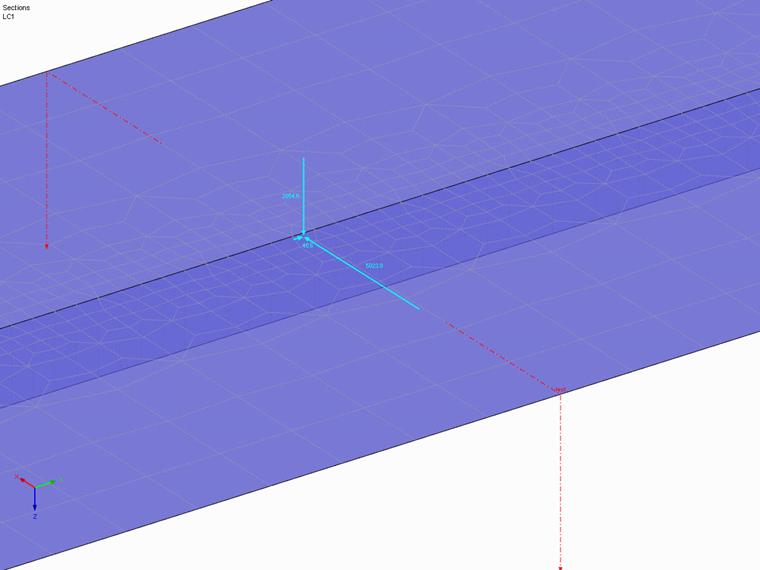

Proprio come tutti gli altri risultati, la risultante di una sezione può essere letta tramite IModello3 → ICalcolo2 → IResults2. L'interfaccia ai risultati è fornita dalla funzione GetResulant, che restituisce la struttura ResultantForce quando si specifica il numero di sezione e il tipo di distribuzione dei risultati. Questa struttura include, tra le altre cose, le forze e i momenti come vettori:
Domanda
Come posso leggere la risultante di una sezione tramite l'interfaccia COM?
