Calcul des efforts internes à l'aide de rigidités

Lors de la sélection de la méthode de contrôle non linéaire dans la vérification à l'état limite de service, il est possible d'exporter la rigidité de la structure déjà fissurée. Est-il possible de recalculer les efforts internes avec ces rigidités ?

Réponse:

Vous pouvez activer l'exportation des rigidités non linéaires dans les structures fissurées dans les Paramètres de calcul non linéaire des modules additionnels RF-CONCRETE Members ou RF-CONCRETE Surfaces. Dans la boîte de dialogue Modifier les cas de charge et les combinaisons, sélectionnez les options supplémentaires pour les combinaisons sélectionnées. Un nouvel onglet apparaît, dans lequel vous pouvez activer le transfert de rigidité à partir des modules additionnels.

FAQ | 003239
FR | Drapeau FAQ
[FR] FAQ 003239 | Lors de la sélection de la méthode de contrôle non linéaire dans la vérification à l'état limite de service ...
Exportation d'une rigidité non linéaire
Exportation d'une rigidité non linéaire

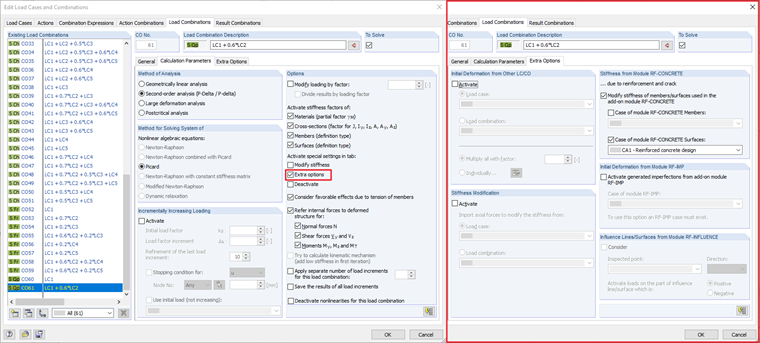

Rigidité de charge des modules RF-CONCRETE
Rigidité de charge des modules RF-CONCRETE
Auteur

Ingénieurs Martinec s'occupe du service client et des licences étudiantes au bureau tchèque.

  • Mia : Assistante IA
  • Dernière FAQ
Evénements
Vidéos
Modèles à télécharger
Articles de la base de connaissance
Radier avec charges des montants de rayonnage
Cet article de la base de connaissance Dlubal décrit la procédure de vérification à l'ELS d'un radier en béton fibré. Il explique comment effectuer cette vérification à l'aide des résultats de l'analyse aux éléments finis déterminés de manière itérative.

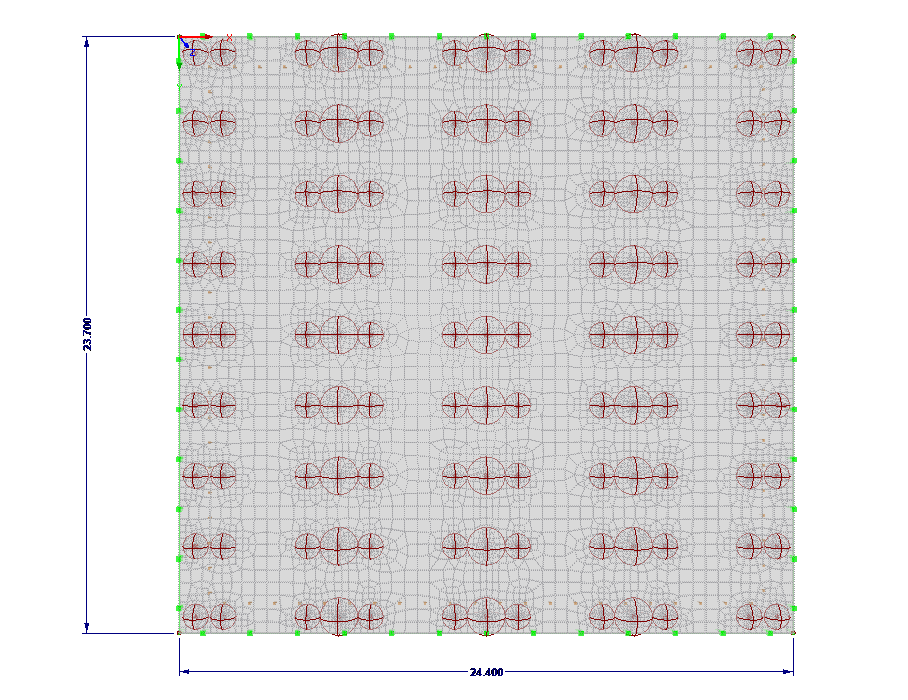

Radier avec raffinements de maillage EF et charges des montants de rayonnage
