Dans RSIMP, j’ai généré des imperfections à partir d’un mode de flambement de RSBUCK. Après la génération, je n’obtiens que les valeurs d’inclinaison. Pourquoi toutes les imperfections en arc sont-elles nulles ?

Q: Dans RSIMP, j’ai généré des imperfections à partir d’un mode de flambement de RSBUCK. Après la génération, je n’obtiens que les valeurs d’inclinaison. Pourquoi toutes les imperfections en arc sont-elles nulles ?

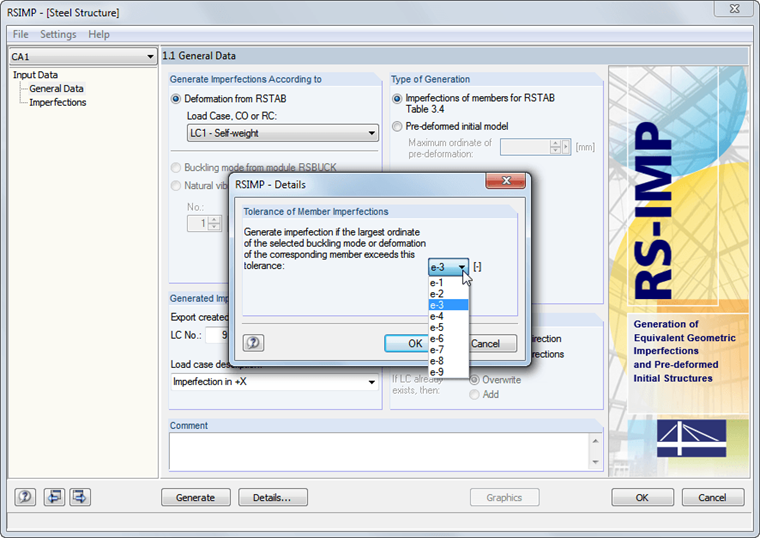

Les valeurs de la contre-flèche ne sont pas affichées car la taille des ordonnées du mode de flambement est probablement si faible qu’elles ne sont pas prises en compte dans la tolérance définie. La boîte de dialogue « Détails » vous permet de définir la « Tolérance aux imperfections de barre », c’est-à-dire à partir de quelle taille d’ordonnée de mode de flambement ou de déformation le programme l’imperfection doit être générée.

Question

Dans RSIMP, j’ai g&#233;n&#233;r&#233; des imperfections &#224; partir d’un mode de flambement de RSBUCK. Apr&#232;s la g&#233;n&#233;ration, je n’obtiens que les valeurs d’inclinaison. Pourquoi toutes les imperfections en arc sont-elles nulles&nbsp;?

Accepted Answer

Les valeurs de la contre-fl&#232;che ne sont pas affich&#233;es car la taille des ordonn&#233;es du mode de flambement est probablement si faible qu’elles ne sont pas prises en compte dans la tol&#233;rance d&#233;finie.  La bo&#238;te de dialogue &#171;&nbsp;D&#233;tails&nbsp;&#187; vous permet de d&#233;finir la &#171;&nbsp;Tol&#233;rance aux imperfections de barre&nbsp;&#187;, c’est-&#224;-dire &#224; partir de quelle taille d’ordonn&#233;e de mode de flambement ou de d&#233;formation le programme l’imperfection doit &#234;tre g&#233;n&#233;r&#233;e.

Tolérance du mode de flambement pour les imperfections dans RSIMP

Dans RSIMP, j’ai généré des imperfections à partir d’un mode de flambement de RSBUCK. Après la génération, je n’obtiens que les valeurs d’inclinaison. Pourquoi toutes les imperfections en arc sont-elles nulles ?
