¿Es posible evitar la parte inferior extendida al definir una chapa frontal y disponer una soldadura de ranura de bisel simple? Si no es así, ¿cuál es el tamaño de la extensión?

Q: ¿Es posible evitar la parte inferior extendida al definir una chapa frontal y disponer una soldadura de ranura de bisel simple? Si no es así, ¿cuál es el tamaño de la extensión?

Durante el desarrollo del módulo adicional FRAME-JOINT Pro, se introdujo la extensión de la chapa frontal inferior, ya que mejora la transferencia de la carga del esfuerzo de compresión en el pilar.Die Deaktivierung des Überstandes ist nicht möglich und die Mindestabmessung des Überstandes ist wie folgt festgelegt:uu = max Espesor de chapa frontal √2 * soldadura del ala inferior bei Stirnplattenhöhen &lt; 200 mm → min 10 mm bei Stirnplattenhöhen &gt; 200 &lt; 400 mm → min 20 mm bei Stirnplattenhöhen &gt; 400 → min 30 mm

Question

&#191;Es posible evitar la parte inferior extendida al definir una chapa frontal y disponer una soldadura de ranura de bisel simple? Si no es as&#237;, &#191;cu&#225;l es el tama&#241;o de la extensi&#243;n?

Accepted Answer

Durante el desarrollo del m&#243;dulo adicional FRAME-JOINT Pro, se introdujo la extensi&#243;n de la chapa frontal inferior, ya que mejora la transferencia de la carga del esfuerzo de compresi&#243;n en el pilar.Die Deaktivierung des &#220;berstandes ist nicht m&#246;glich und die Mindestabmessung des &#220;berstandes ist wie folgt festgelegt:uu = max	 Espesor de chapa frontal		 √2 * soldadura del ala inferior		 bei Stirnplattenh&#246;hen &lt; 200 mm → min 10 mm		 bei Stirnplattenh&#246;hen &gt; 200 &lt; 400 mm → min 20 mm		 bei Stirnplattenh&#246;hen &gt; 400 → min 30 mm

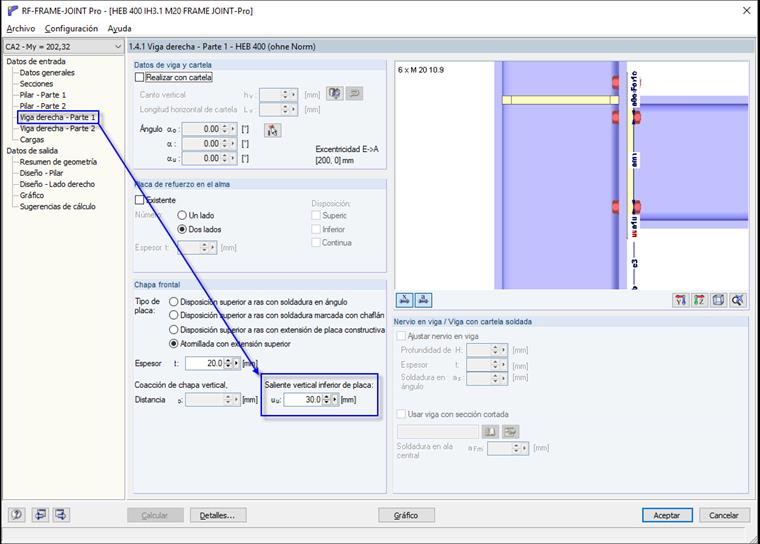

Extensión de la chapa frontal y soldadura de una viga al definir una chapa frontal
