É possível evitar a extensão em baixo na definição da placa de extremidade e adicionar um chanfro em V simples? Caso não seja, qual é o tamanho da extensão?

Q: É possível evitar a extensão em baixo na definição da placa de extremidade e adicionar um chanfro em V simples? Caso não seja, qual é o tamanho da extensão?

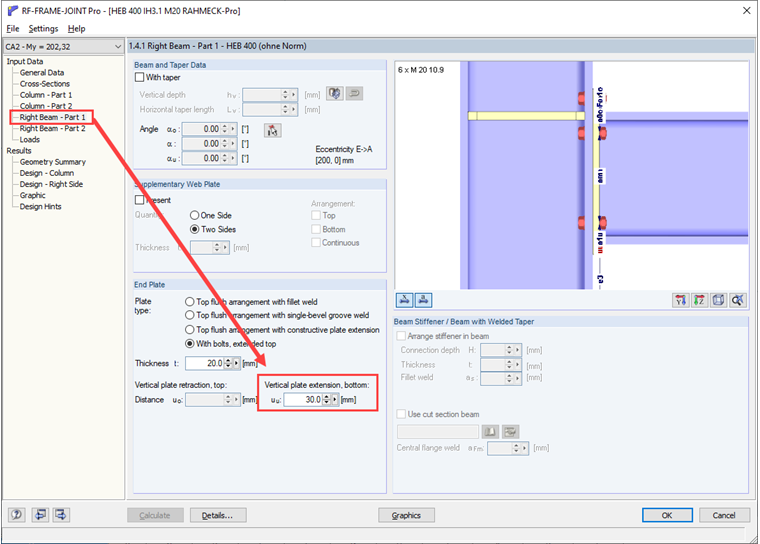

Durante o desenvolvimento do módulo adicional FRAME-JOINT Pro, a extensão da placa de extremidade inferior foi fixada porque resulta numa transferência de carga melhorada da força de compressão no pilar.Não é possível desativar a extensão e a sua dimensão mínima é definida da seguinte forma:u uu = máx. espessura da placa de extremidade √2 * soldadura do banzo inferior para alturas da chapa de extremidade &lt; 200 mm → mín. 10 mm para alturas da chapa de extremidade &gt; 200 &lt; 400 mm → mín. 20 mm para alturas da chapa de extremidade &gt; 400 → mín. 30 mm

Question

&#201; poss&#237;vel evitar a extens&#227;o em baixo na defini&#231;&#227;o da placa de extremidade e adicionar um chanfro em V simples? Caso n&#227;o seja, qual &#233; o tamanho da extens&#227;o?

Accepted Answer

Durante o desenvolvimento do m&#243;dulo adicional FRAME-JOINT Pro, a extens&#227;o da placa de extremidade inferior foi fixada porque resulta numa transfer&#234;ncia de carga melhorada da for&#231;a de compress&#227;o no pilar.N&#227;o &#233; poss&#237;vel desativar a extens&#227;o e a sua dimens&#227;o m&#237;nima &#233; definida da seguinte forma:u uu = m&#225;x.	 espessura da placa de extremidade		 √2 * soldadura do banzo inferior		 para alturas da chapa de extremidade &lt; 200 mm → m&#237;n. 10 mm		 para alturas da chapa de extremidade &gt; 200 &lt; 400 mm → m&#237;n. 20 mm		 para alturas da chapa de extremidade &gt; 400 → m&#237;n. 30 mm

Extensão da chapa de extremidade e soldadura de viga singular ao definir uma chapa de extremidade

É possível evitar a extensão em baixo na definição da placa de extremidade e adicionar um chanfro em V simples? Caso não seja, qual é o tamanho da extensão?
