Можно ли при задании торцевой пластины избежать удлиненного нижнего шва и выполнить одноосный шов с разделкой кромок? Falls nicht, wonach richten sich die Größe des Überstandes?

Question

Можно ли при задании торцевой пластины избежать удлиненного нижнего шва и выполнить одноосный шов с разделкой кромок? Falls nicht, wonach richten sich die Gr&#246;&#223;e des &#220;berstandes?

Accepted Answer

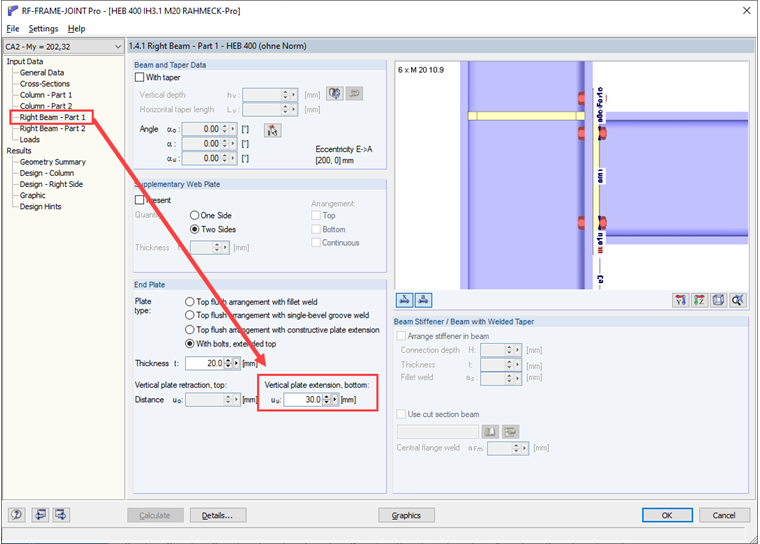

При разработке дополнительного модуля FRAME‑JOINT Pro было добавлено удлинение нижней торцевой пластины, поскольку оно улучшает передачу сжимающей силы в колонну.Die Deaktivierung des &#220;berstandes ist nicht m&#246;glich und die Mindestabmessung des &#220;berstandes ist wie folgt festgelegt:uu = max	 Толщина торцевой пластины		 √2 * unterste Flanschnaht		 bei Stirnplattenh&#246;hen &lt; 200 mm → min 10 mm		 bei Stirnplattenh&#246;hen &gt; 200 &lt; 400 mm → min 20 mm		 bei Stirnplattenh&#246;hen &gt; 400 → min 30 mm
