Sistema
La estructura es un medio pórtico apoyado simplemente, compuesto de una viga IPE 160 de 6 metros de largo y un pilar IPE 200 de 4 metros. La viga está conectada con una chapa frontal soldada de 5 milímetros de espesor mediante 4 tornillos M12 al alma del pilar.

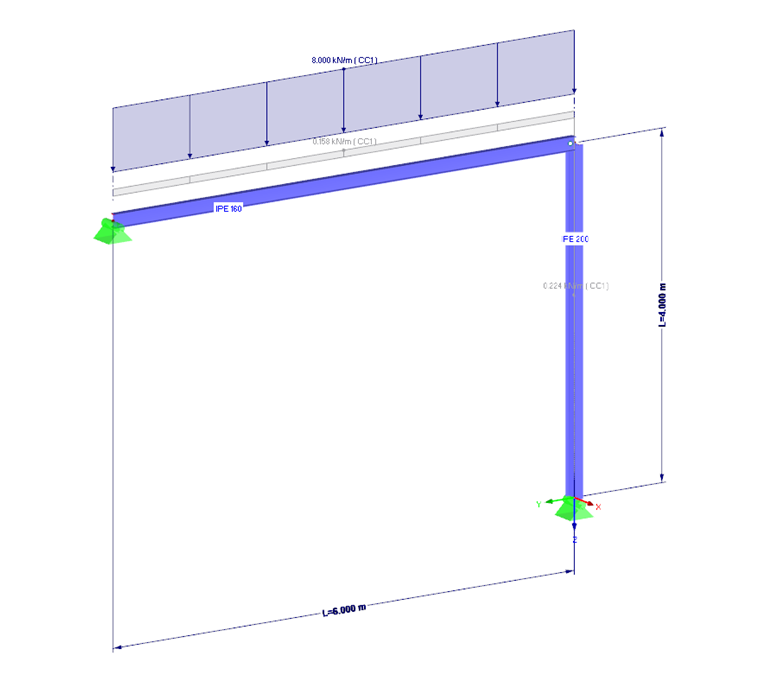

La carga de la estructura es el peso propio así como una carga distribuida de 8 kN/m orientada en la dirección Z positiva (figura 01).

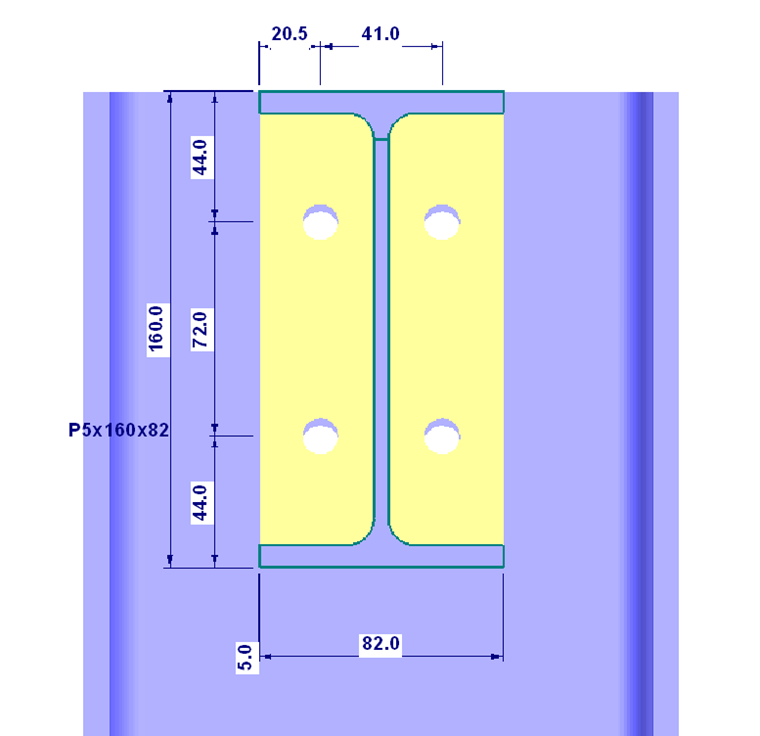

La chapa frontal tiene las dimensiones de w/h = 82/160 mm. Las distancias de los bordes a los tornillos son e1/e2 = 44/20,5 mm (Figura 02).
Opción 1: Diseño de la conexión con RF-JOINTS Steel - Pinned
Después de haber modelado la estructura en RFEM, incluyendo el caso de carga y la carga, se puede abrir el módulo adicional RF-JOINTS Steel - Pinned. Los datos de entrada correspondientes pueden definirse en el módulo adicional para que el diseño de la conexión pueda realizarse dentro de un periodo corto de tiempo.

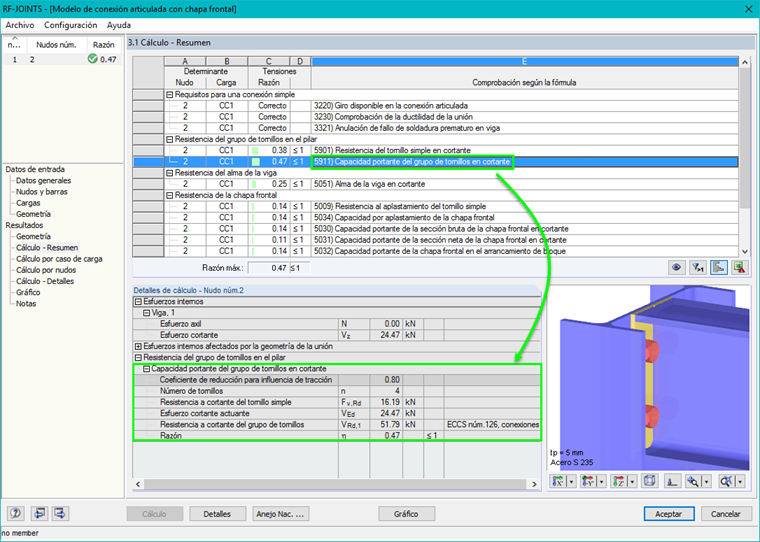

En este ejemplo, la capacidad portante de los tornillos a cortante es el cálculo determinante (razón del 47 %, figura 03). El esfuerzo cortante máximo existente Fn,Ed de un solo perno asciende a 6,12 kN.
Opción 2: Modelado de la conexión en RFEM
El modelado alternativo de la conexión en RFEM tiene lugar con los pasos siguientes:
- Copia del modelo, para estar en el lado seguro.

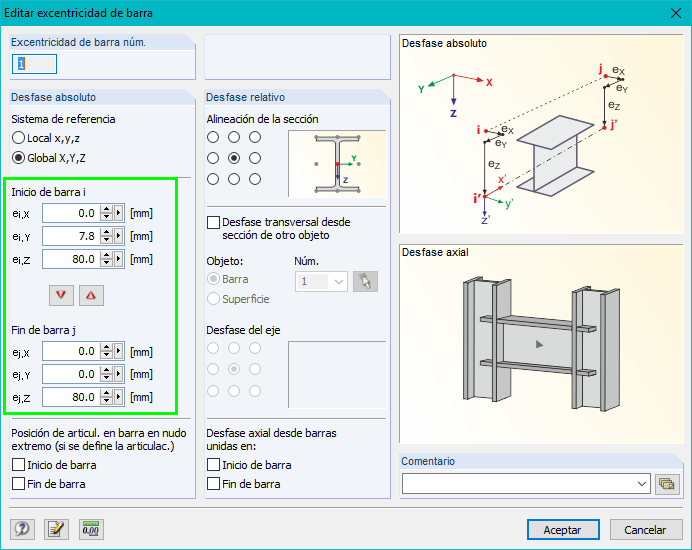

- Definición de la excentricidad de la barra en la viga (media altura de la viga en dirección Z, espesor de la chapa frontal + mitad del espesor del alma del pilar en dirección Y, solo al final de la conexión, ver figura 04).
- Clic con el botón secundario del ratón en Barras → "Generar superficies desde barra".

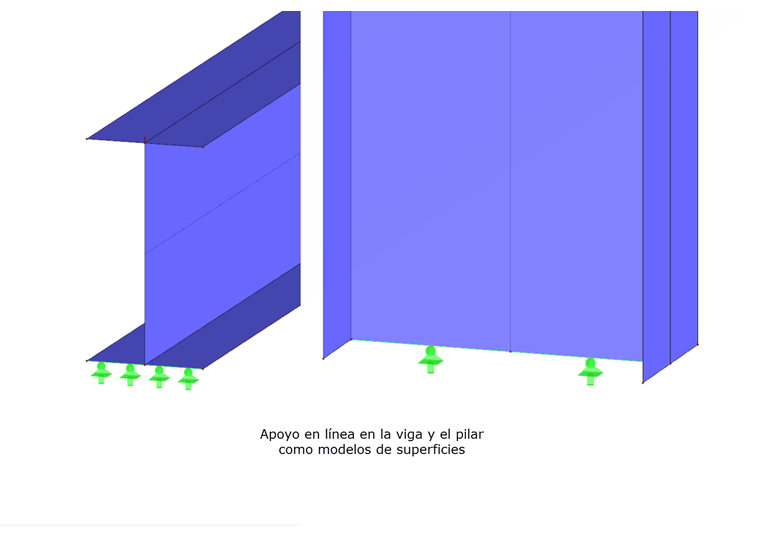

- Eliminación del apoyo en nudo, definición de apoyos en línea articulados en el borde del ala de la viga y al final del alma del pilar (ver Figura 05).
- Eliminación de la carga en barra (8 kN/m) y conversión a carga superficial (97,6 kN/m2 en el ala de la viga).
Conexión:

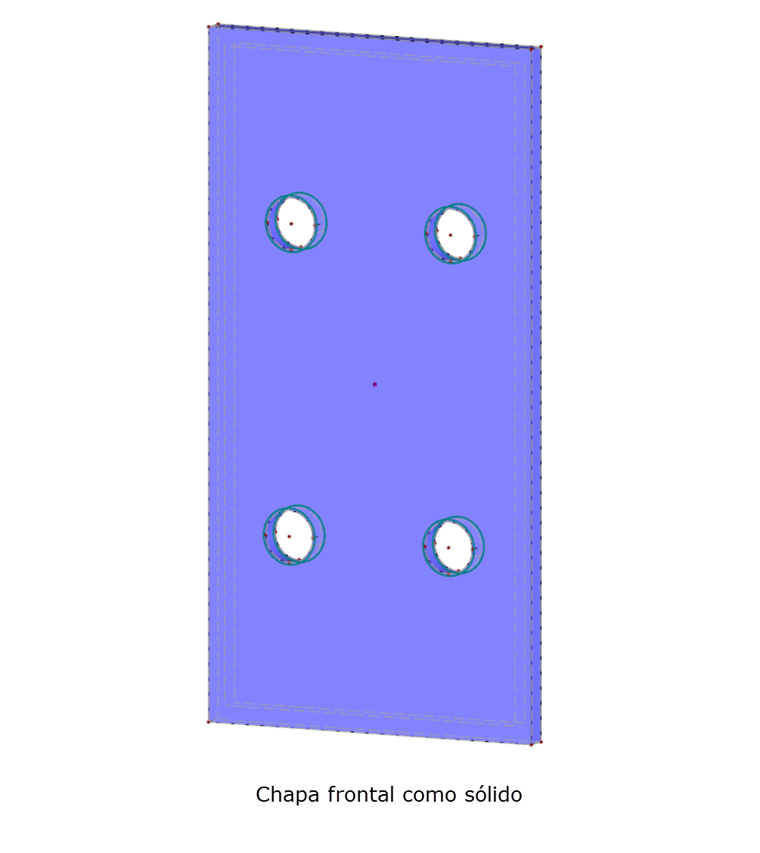

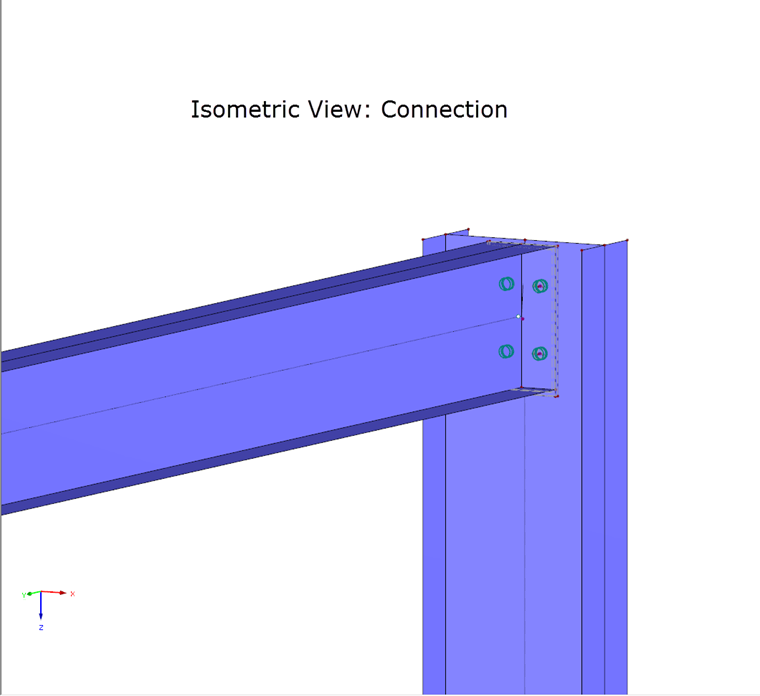

- Modelado de una chapa frontal como un elemento sólido (cuboide, ver figura 06).
- Inserción de los agujeros de los pernos mediante aberturas. Ver este artículo: Kb | Inserción de aberturas, agujeros, perforaciones en sólidos

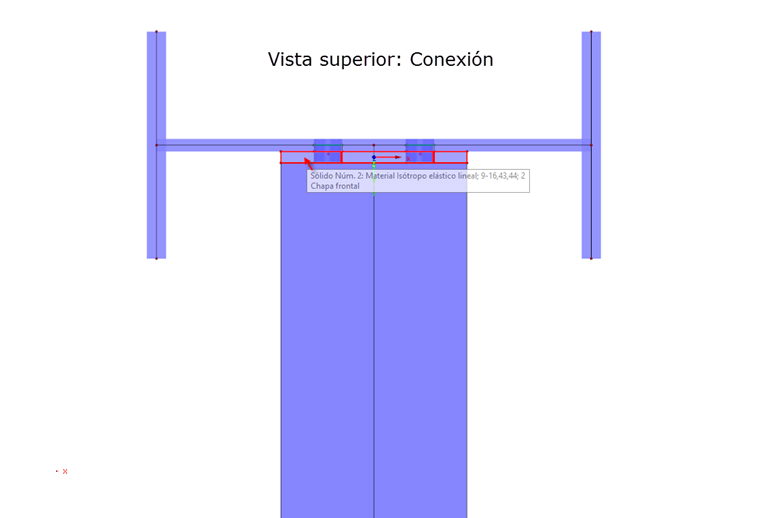

- Copia de la chapa frontal como sólido al final de la viga. Tenga en cuenta: la chapa frontal no debería tener contacto con la superficie del alma del pilar debido a la unión articulada, la transmisión de la fuerza sólo se realiza mediante los tornillos (ver Figura 07).
- Copia de los huecos de la chapa frontal (huecos de tornillos) a la superficie del alma del pilar.
- Para garantizar que no haya contacto entre la chapa frontal y la superficie del alma del pilar, se puede iniciar el cálculo en este punto. Debería de aparecer un mensaje sobre inestabilidad.
- Cada uno de los cuatro tornillos se puede modelar como un sólido cilíndrico, que consta de superficies circulares y cuadrangulares.

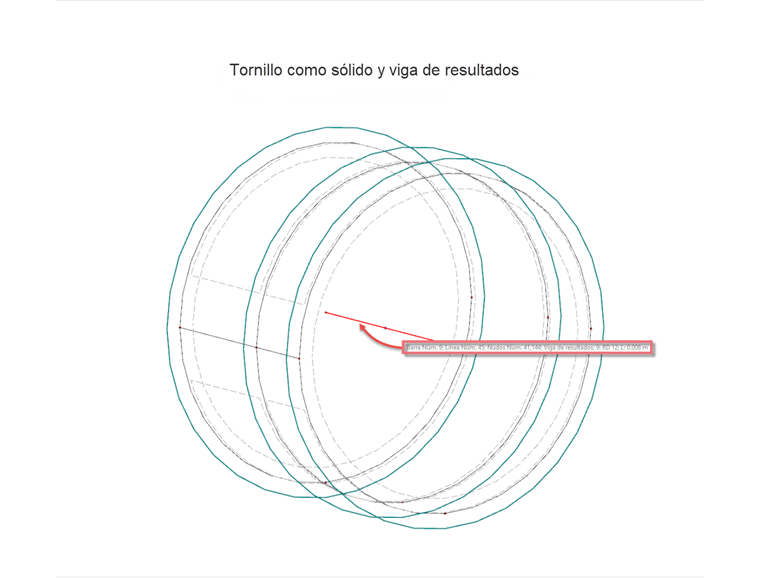

- Para recibir esfuerzos internos en la barra para los tornillos, es necesario colocar una viga de resultados en medio de cada tornillo (ver Figura 08). En este ejemplo, se utiliza un redondo de 12 mm como sección con fines de simplificación. Más información sobre el tema Vigas de resultados está disponible en nuestra Base de datos de conocimientos.

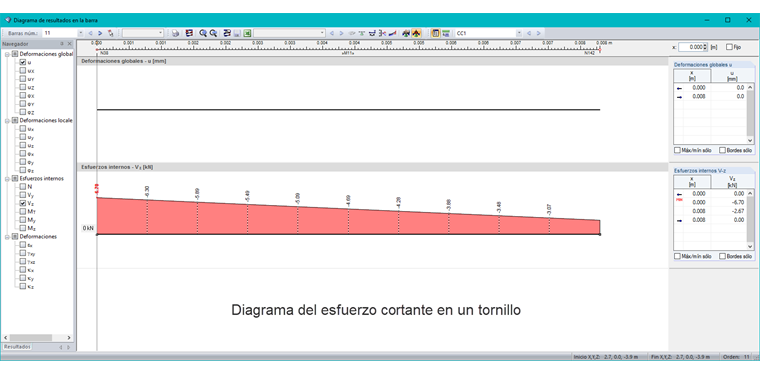

El cálculo da como resultado un esfuerzo cortante máximo en un perno deVz = 6,69 kN (ver figura 09).
Conclusión
Los resultados del programa principal RFEM y el módulo adicional RF-JOINTS Steel - Pinned son relativamente similares y, por tanto, comparables. En este ejemplo, parece claro que hay muchas posibilidades para el modelado en RFEM. Sin embargo, en comparación con el diseño rápido en el módulo adicional RF-JOINTS Steel - Pinned, el esfuerzo es relativamente alto cuando el modelado se realiza manualmente para que el usuario tenga que decidir individualmente qué opción de diseño se utiliza.
