Diseño plástico de secciones según EN 1993-1-1

RF-/STEEL EC3 permite realizar cálculos plásticos de secciones según EN 1993-1-1, cap. 6.2. Debe prestar atención a la interacción de la carga debida a la flexión y al esfuerzo axil para secciones en I, que se regula en el capítulo 1. 6.2.9.1.

En general, la ecuación 6.31 proporciona el siguiente criterio de cálculo para secciones de clase 1 a clase 2:
MEd < MN,Rd

El cálculo de MN,Rd se especifica en el cap. 6.2.9.1 (ecuaciones 6.32 a 6.40) para las siguientes secciones:

  • Secciones macizas (rectangulares)
  • Secciones en I y H (doble simetría)
  • Secciones huecas (circulares y rectangulares)

Para secciones en I y H doblemente simétricas sometidas a flexión respecto al eje mayor, la ec. Se aplica 6.36:

Por lo tanto, se incluyen dos valores iniciales en el cálculo:

La norma establece un límite para α en 0,5, y el valor más bajo de las secciones laminadas es de aproximadamente 0,2. Una evaluación gráfica de la interacción según EN 1993-1-1 [1] y DIN 18800 muestra casi los mismos resultados para el α pequeño.

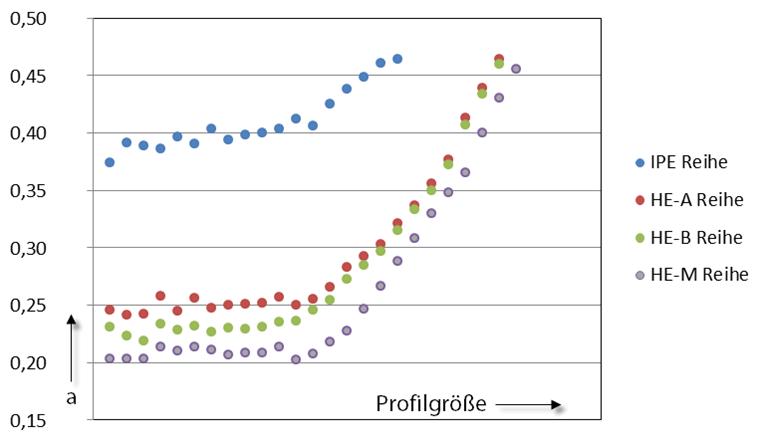

La eficiencia del cálculo plástico de secciones depende principalmente del parámetro de la sección α. La evaluación de la serie de secciones actual da la siguiente distribución.

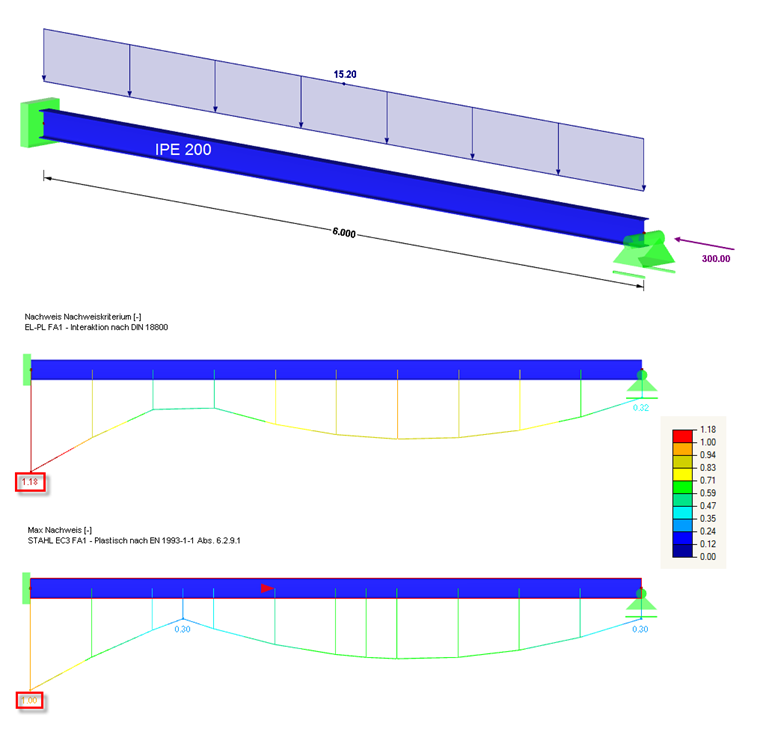

Esta situación se puede explicar con un ejemplo simple. como puede ver, se puede alcanzar una carga significativamente mayor (cálculo de la sección pura sin análisis de estabilidad) cuando se usa la sección IPE 200 según EN 1993-1-1 que según DIN 18800.
