Cálculo del muelle de alabeo
Si se aplica una tensión de alabeo, esto se corresponde con la coacción completa del alabeo de la sección, por ejemplo a través de una placa extrema rígida. En realidad, sin embargo, esta coacción completa no suele darse porque las placas de los extremos no son infinitamente rígidas, sino que también son deformables. Al introducir los apoyos en nudo, los módulos de cálculo para estructuras de acero y aluminio permiten un cálculo directo de los muelles de alabeo a partir de las variantes presentadas a continuación según [1].

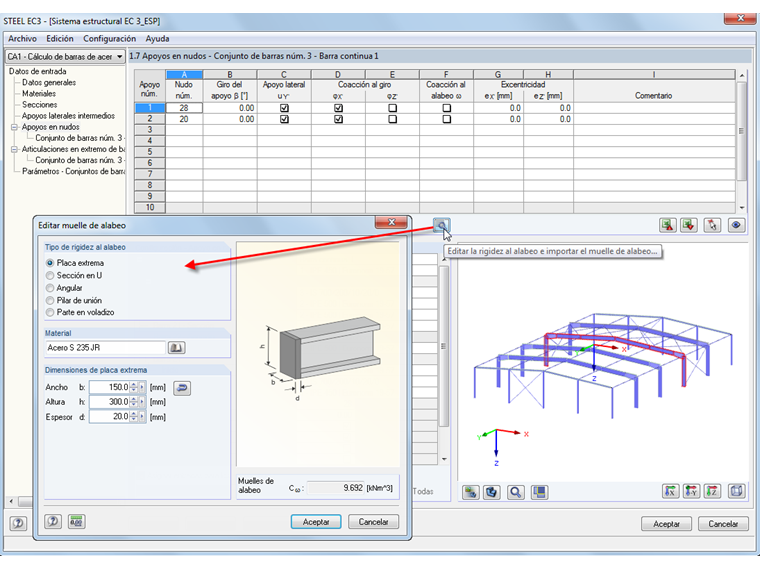

Chapa frontal
La coacción al alabeo de la placa extrema resulta de la rigidez a torsión de la placa conectada.
Cω |
Wölbfeder |
G |
Schubmodul |
b |
Breite der Stirnplatte |
h |
Höhe der Stirnplatte |
t |
Dicke der Stirnplatte |

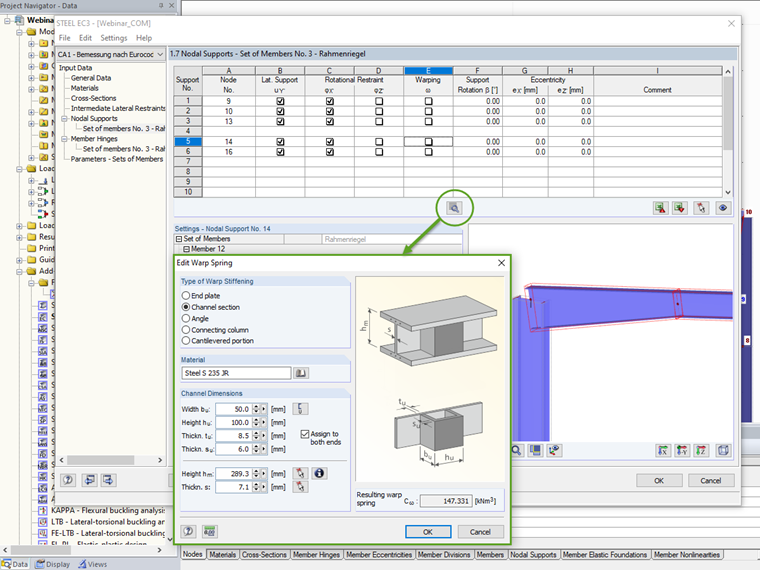

Secciones de canal y ángulo
La coacción al alabeo por la rigidez a torsión de los mamparos transversales es significativamente mayor que por las placas frontales y el voladizo de la viga, debido a la mayor rigidez a la torsión. Los rigidizadores en U o en L soldados en un lado junto con el alma forman una viga cajón; si se dispone en ambos lados, se obtiene una viga cajón con mayores dimensiones.
Cω |
Wölbfeder |
G |
Schubmodul |
hm |
Abstand der Mittelebenen der Flansche des Trägers |
Am |
Von der Mittellinie eingeschlossene Fläche |
li |
Seitenlänge |
ti |
Blechdicke |
Pilar de conexión
La coacción al alabeo por un pilar conectado resulta de la rigidez a torsión de la sección del pilar. El requisito previo para su eficacia es la disposición de los rigidizadores como una extensión de las alas en el pilar.
Cω |
Wölbfeder |
G |
Schubmodul |
IT |
Torsionsträgheitsmoment |
hm |
Abstand der Flanschmittellinien |
Parte en voladizo
Cω |
Wölbfeder |
G |
Schubmodul |
IT |
Torsionsträgheitsmoment des überstehenden Trägers |
λ |
√[(G ⋅ IT) / (E ⋅ Iω)] |
lk |
Überstandslänge |
Iω |
Wölbwiderstand des überstehenden Trägers |
