Расчет пружин депланации для учета в расчетах на продольный изгиб при кручении для открытых сечений

Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.

Расчет пружины снования

Напряжение депланации соответствует полному ограничению депланации сечения, например, посредством жесткой торцевой пластины. В действительности, однако, это полное ограничение обычно не выполняется, потому что торцевые пластины не являются бесконечно жесткими, но также могут деформироваться. При вводе узловых опор модули расчета стальных и алюминиевых конструкций позволяют выполнить прямой расчет пружин депланации из представленных ниже вариантов по [1].

Торцевая пластина

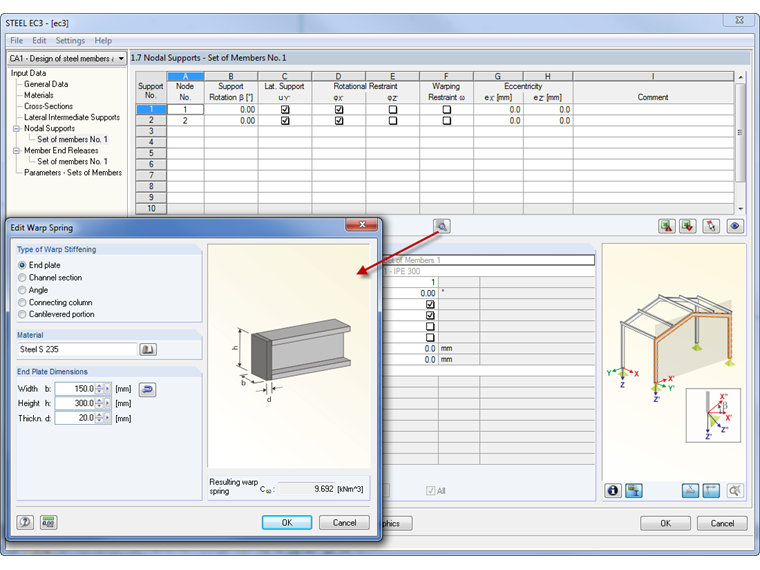

Ограничение при деформации через торцевую пластину

Сдерживание от деформации лобовой плиты является результатом жесткости соединенной плиты на кручение.

C_{ω} = \frac{1}{3} \cdot G \cdot b \cdot h \cdot t ³

C_ω	Wölbfeder
G	Schubmodul
b	Breite der Stirnplatte
h	Höhe der Stirnplatte
t	Dicke der Stirnplatte

Пружина депланации для ограничения деформации через торцевую пластину

Швеллерные и угловые профили

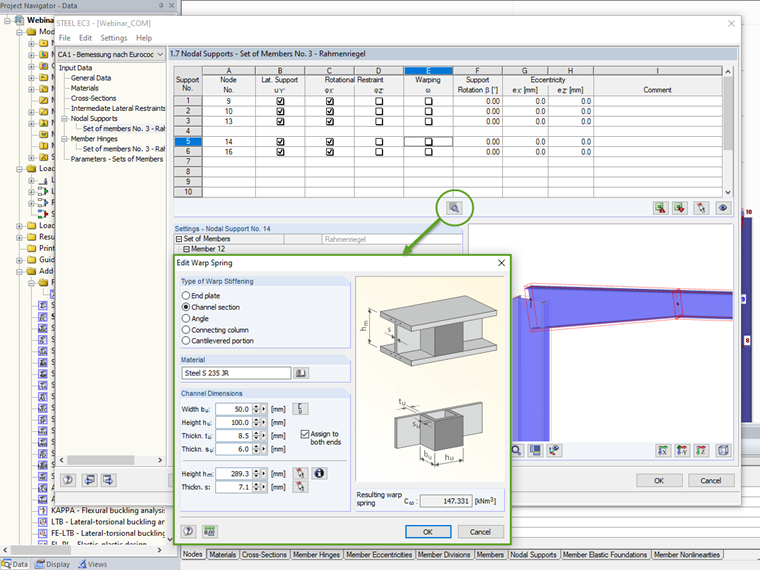

Ужесточение элемента для сопротивления депланации с помощью сварного швеллера

Защита от депланации с помощью сварного уголка

Сдерживание от деформации поперечными переборками жесткости на кручение значительно выше, чем у лобовых плит и свеса балки, из -за более высокой жесткости на кручение. U- или L-образные элементы жесткости, сваренные с одной стороны вместе со стенкой, образуют коробчатую балку; если их расположить с обеих сторон, то получится коробчатая балка с большими размерами.

C_{ω} = G \cdot h_{m} \cdot \frac{4 \cdot A_{m}^{2}}{\sum \frac{l_{i}}{t_{i}}}

C_ω	Wölbfeder
G	Schubmodul
h_m	Abstand der Mittelebenen der Flansche des Trägers
A_m	Von der Mittellinie eingeschlossene Fläche
l_i	Seitenlänge
t_i	Blechdicke

Пружина депланации для ограничения депланации посредством сварного швеллера или уголка

Неразрывная колонна

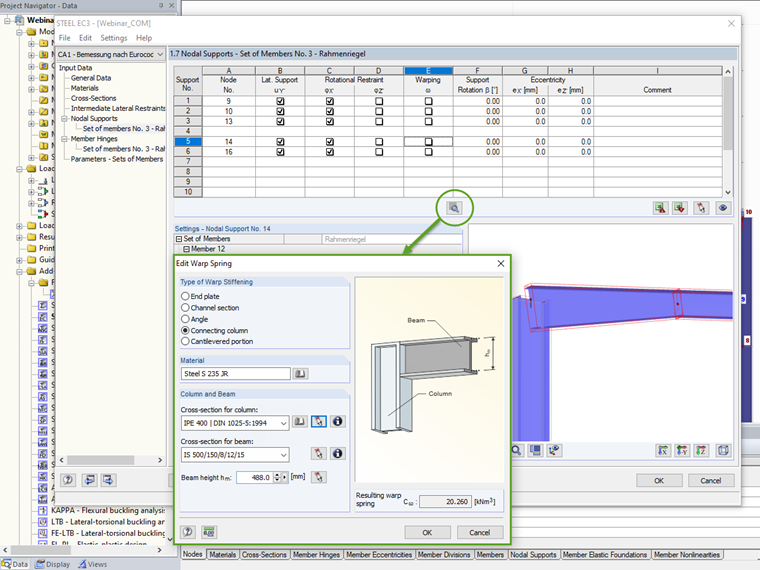

Ограничение при деформации через соединительную колонну

Сдерживание при деформации соединенной колонной является результатом жесткости сечения колонны на кручение. Предпосылкой для его эффективности является расположение элементов жесткости в качестве продолжения полок в колонне.

Cω = G \cdot I_{T} \cdot h_{m}

C_ω	Wölbfeder
G	Schubmodul
I_T	Torsionsträgheitsmoment
h_m	Abstand der Flanschmittellinien

Пружина депланации для ограничения деформации через соединительную колонну

Доля консоли

Ограничение по депланации через консоль балки

C_{ω} = G \cdot I_{T} \cdot \frac{1}{λ} \cdot \tan h (λ \cdot l_{k})

C_ω	Wölbfeder
G	Schubmodul
I_T	Torsionsträgheitsmoment des überstehenden Trägers
λ	√[(G ⋅ I_T) / (E ⋅ I_ω)]
l_k	Überstandslänge
I_ω	Wölbwiderstand des überstehenden Trägers

Пружина депланации для заделки с депланацией через консоль балки
