Modelado de conexiones telescópicas a partir de elementos de barras

Die ineinander gesteckten Bauteile eines Teleskopauslegers von beispielsweise einer Baumaschine transportieren ihre Kräfte mechanisch zwischen den Bauteilen.

Esta transferencia de fuerza especial se puede resolver en RFEM y RSTAB de la siguiente manera:

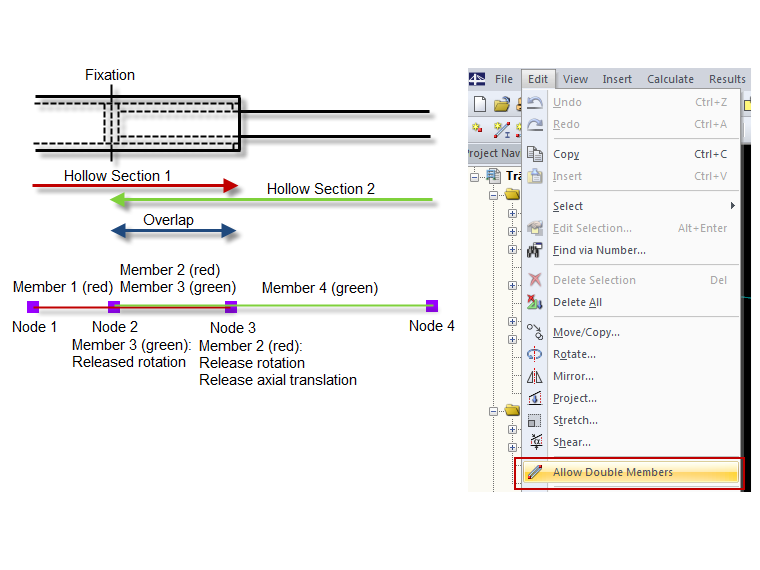

Una conexión de enchufe característica como la que se muestra en el croquis consta de cuatro barras entre cuatro nudos. En el área superpuesta, dos barras se superponen, cada una conectada a los mismos nudos (nudo 2 y nudo 3). Para asegurar que la fuerza sólo se transfiere de la barra 4 a la barra 1 a través de un par de fuerzas en los extremos de las barras solapadas, es necesario disponer articulaciones de barra específicas en las barras solapadas. Una articulación de momento en la barra 2 en el nudo 3 y en la barra 3 en el nudo 2 debería garantizar que la carga de momento flector entre las barras rojas (barra 1 y 2) y las barras verdes (barra 3 y 4) se transfiera por la fuerza pareja en el nudo 2 y el nudo 3. Una articulación de fuerza axial en la barra 2 en el nudo 3 debería garantizar que la carga de fuerza axial solo se transfiera entre las barras continuas verde y roja para la fijación planificada en el nudo 2.

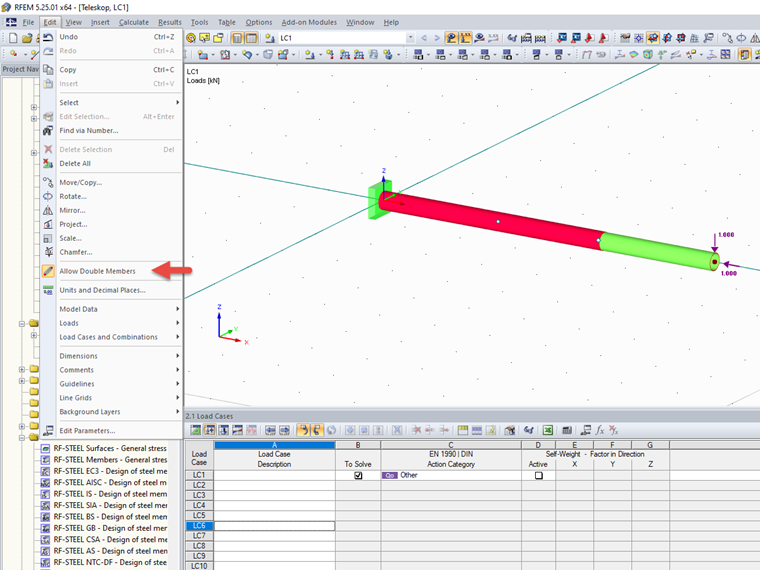

Básicamente, RFEM y RSTAB reconocen las barras superpuestas como errores de modelado e intentan corregir esta disposición automáticamente. Por lo tanto, cuando use el método de modelado descrito, debe establecer el modo "Permitir barras dobles" antes de crear el modelo.
