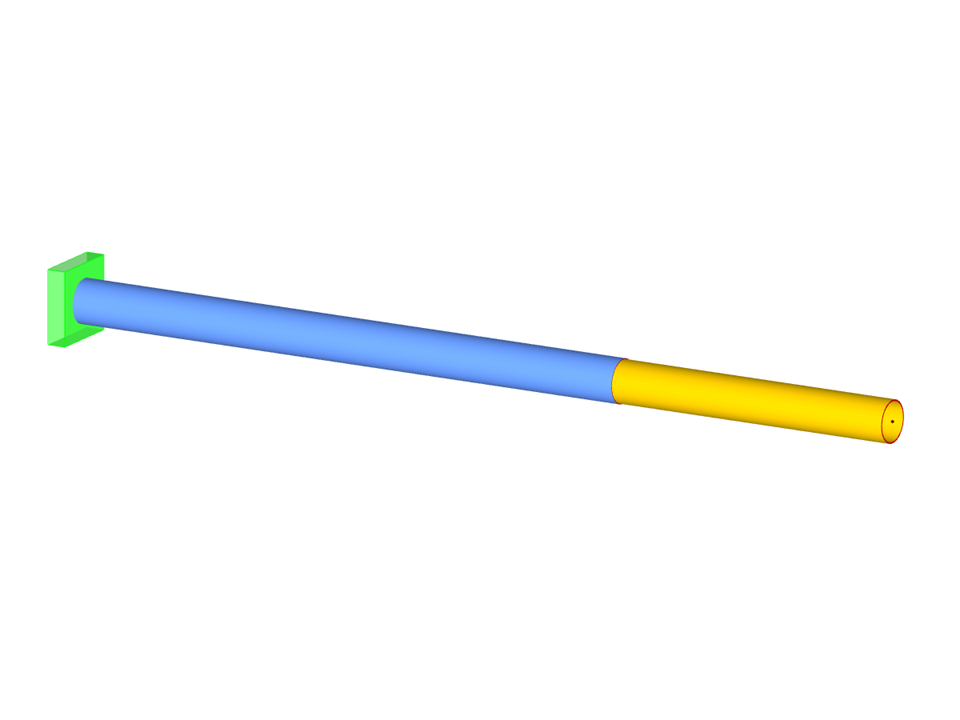

Los componentes encajados de un brazo telescópico de una máquina de construcción, por ejemplo, transportan sus fuerzas mecánicamente entre los componentes. Usando este modelo, se mostró cómo resolver esta transmisión de fuerza especial en términos de modelado.
Modelo utilizado en
Brazo telescópico
| Número de nudos | 4 |
| Número de líneas | 4 |
| Número de barras | 4 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,422 t |
| Dimensiones (métricas) | 6,000 x 0,000 x 0,000 m |
| Dimensiones (imperiales) | 19.69 x 0 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
