I componenti annidati di un braccio telescopico di una macchina edile, ad esempio, trasportano le loro forze meccanicamente tra i componenti. Utilizzando questo modello, è stato mostrato come risolvere questa speciale trasmissione di forza in termini di modellazione.
Modello utilizzato in

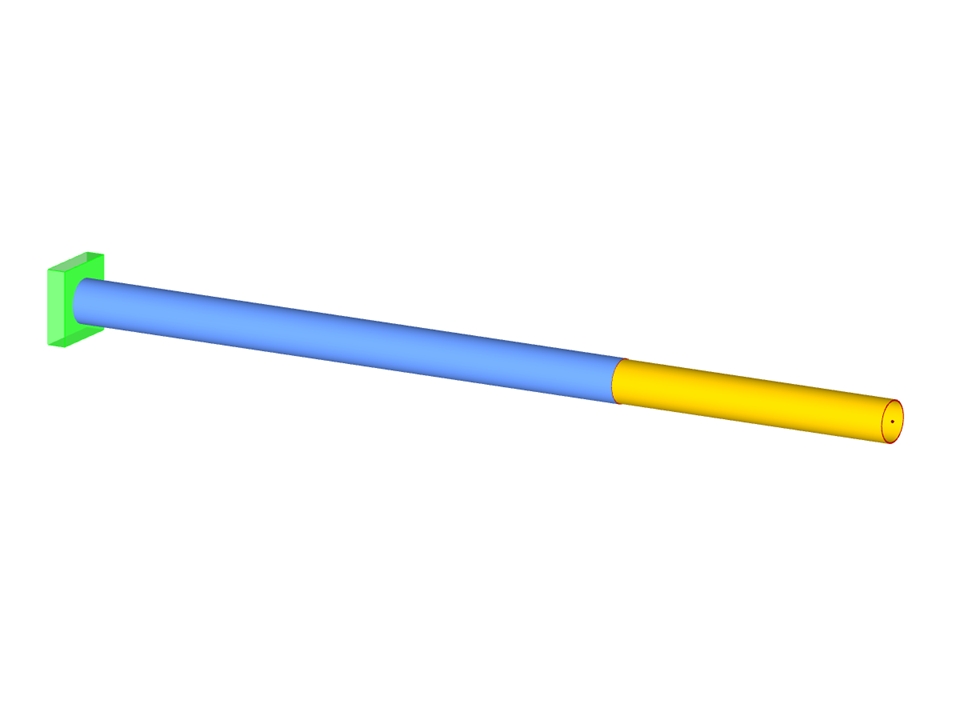

Braccio telescopico
| Numero di nodi | 4 |
| Numero di linee | 4 |
| Numero di aste | 4 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,422 t |
| Dimensioni (metriche) | 6,000 x 0,000 x 0,000 m |
| Dimensioni (imperiali) | 19.69 x 0 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
