Modellazione del collegamento telescopico da elementi dell'asta

Die ineinander gesteckten Bauteile eines Teleskopauslegers von beispielsweise einer Baumaschine transportieren ihre Kräfte mechanisch zwischen den Bauteilen.

Questo trasferimento di forza speciale può essere risolto in RFEM e RSTAB come segue:

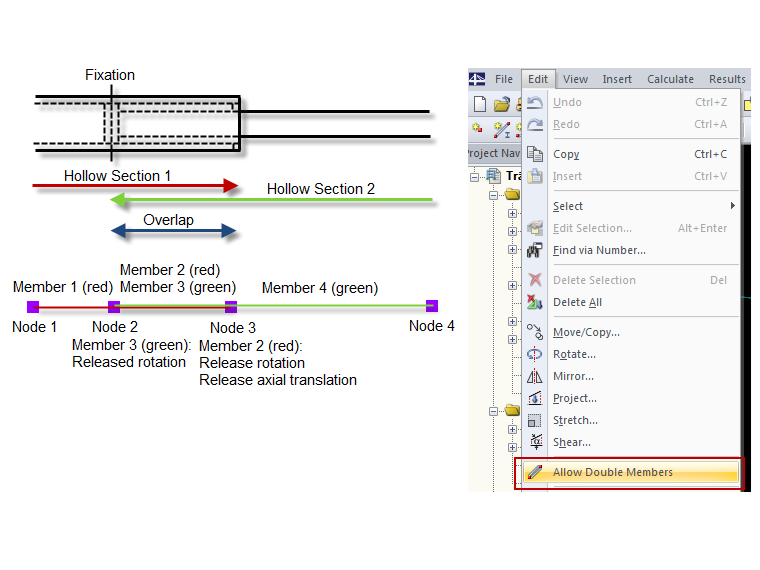

Un caratteristico collegamento a spina come quello mostrato nello schizzo è costituito da quattro aste tra quattro nodi. Nell'area di sovrapposizione, due aste si sovrappongono, ciascuna collegata agli stessi nodi (Nodo 2 e Nodo 3). Per garantire che la forza sia trasferita solo dall'asta 4 all'asta 1 tramite una coppia di forze alle estremità delle aste sovrapposte, è necessario disporre le cerniere specifiche delle aste sulle aste sovrapposte. Una cerniera del momento sull'asta 2 al nodo 3 e sull'asta 3 al nodo 2 dovrebbe garantire che il carico del momento flettente tra le aste rosse (asta 1 e asta 2) e le aste verdi (asta 3 e asta 4) sia trasferito dalla forza coppia al Nodo 2 e al Nodo 3. Una cerniera della forza assiale sull'asta 2 al nodo 3 dovrebbe garantire che il carico della forza assiale sia trasferito solo tra le aste continue verdi e rosse per il fissaggio pianificato al nodo 2.

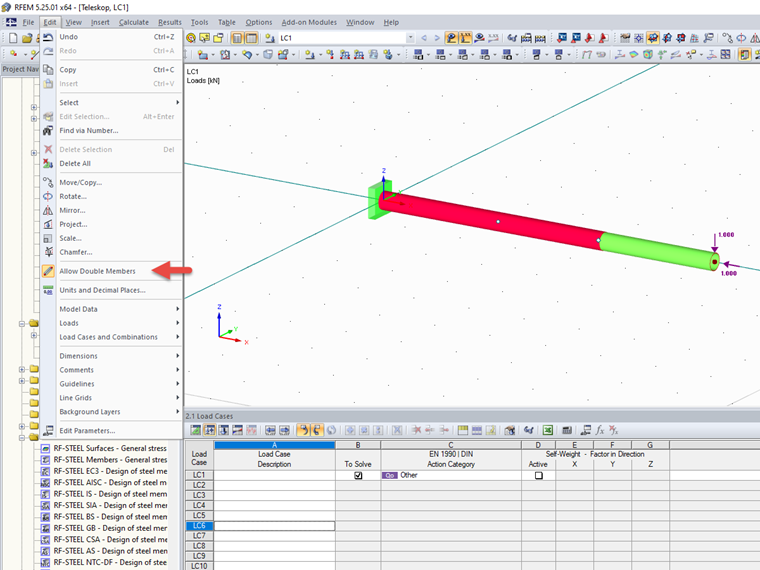

Fondamentalmente, RFEM e RSTAB riconoscono le aste sovrapposte come errori di modellazione e cercano di correggere automaticamente questa disposizione. Pertanto, quando si utilizza il metodo di modellazione descritto, è necessario impostare la modalità "Consenti aste doppie" prima di creare il modello.
