Modelação de ligações telescópicas a partir de elementos de barra

Die ineinander gesteckten Bauteile eines Teleskopauslegers von beispielsweise einer Baumaschine transportieren ihre Kräfte mechanisch zwischen den Bauteilen.

Esta transferência de força especial pode ser resolvida no RFEM e no RSTAB da seguinte forma:

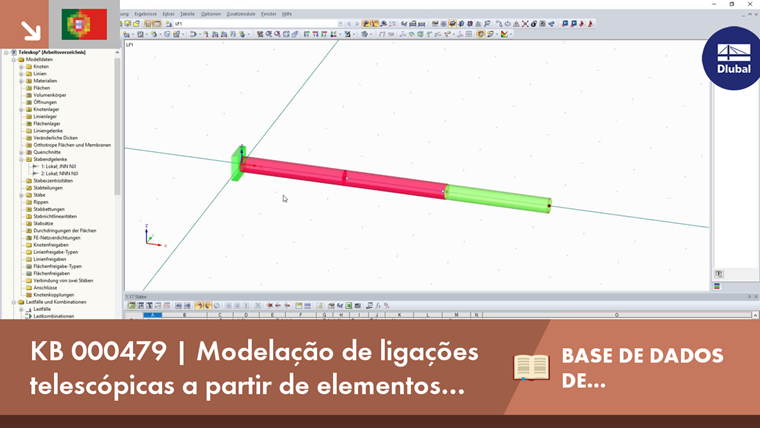

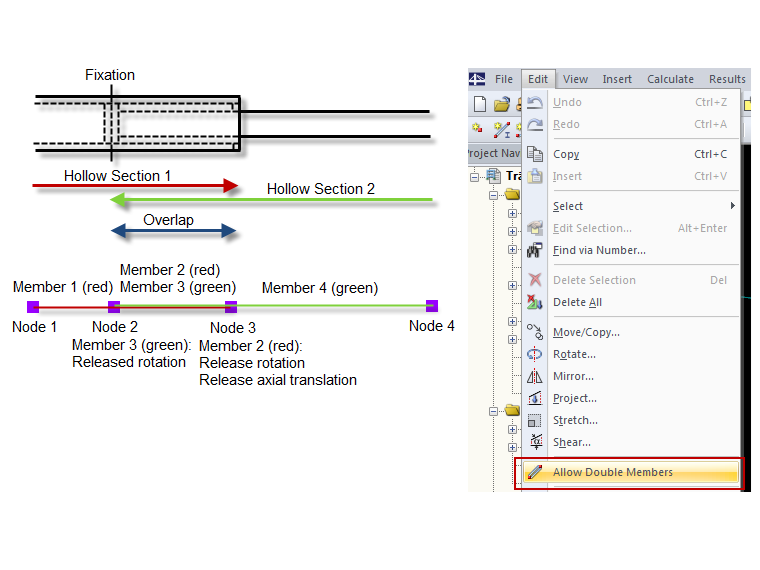

Uma ligação de ficha característica, como a apresentada no esboço, é constituída por quatro barras entre quatro nós. Na área de sobreposição, estão sobrepostas duas barras, cada uma ligada aos mesmos nós (nó 2 e nó 3). Para garantir que a força é transferida apenas da barra 4 para a barra 1 através de um par de forças nas extremidades das barras sobrepostas, é necessário dispor articulações de barra específicas nas barras sobrepostas. Uma articulação de momento na barra 2 no nó 3 e na barra 3 no nó 2 deve assegurar que a carga de momento fletor entre as barras vermelhas (barra 1 e barra 2) e as barras verdes (barra 3 e barra 4) é transferida pela força acoplar no nó 2 e no nó 3. Uma articulação de força axial na barra 2 no nó 3 deve assegurar que a carga de força axial é transferida apenas entre as barras contínuas verde e vermelha para a fixação planeada no nó 2.

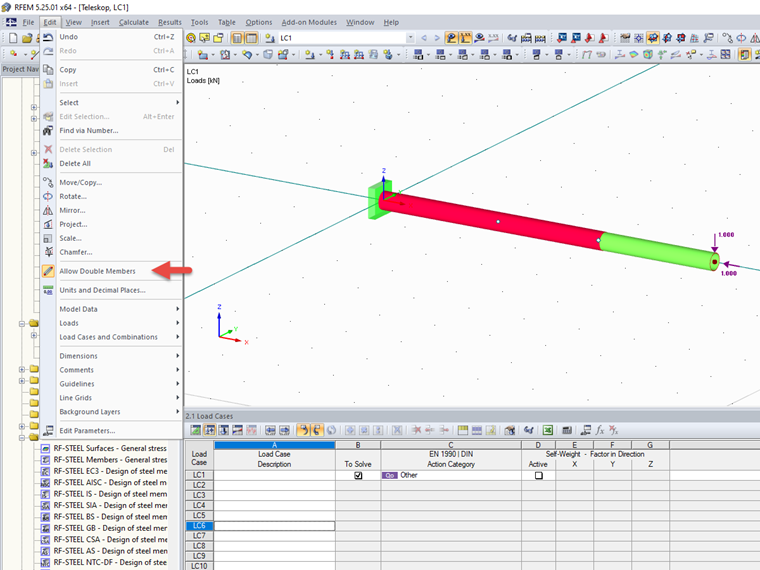

Basicamente, o RFEM e o RSTAB reconhecem as barras sobrepostas como erros de modelação e tentam corrigir esta disposição automaticamente. Portanto, quando utiliza o método de modelação descrito, deve definir o modo "Permitir barras duplas" antes de criar o modelo.
