Estado límite de servicio
Cálculo de madera | Estado límite de servicio | Características
- Cálculo de flechas y comparación con los valores límite normativos o ajustados manualmente
- Consideración de una contraflecha (imperfección de curvatura inicial) para el análisis de flechas
- Son posibles diferentes valores límite, dependiendo del tipo de situación de proyecto
- Ajuste manual de las longitudes de referencia y segmentación por dirección
- Cálculo de flechas relacionadas con la estructura inicial o con la estructura deformada
- Consideración automática de deformaciones dependientes del tiempo aumentando la carga con el factor de fluencia (también puede ser definido por el usuario en el lado de la rigidez)
- Cálculo de vibraciones simplificado
- Visualización gráfica de resultados integrada en RFEM/RSTAB; por ejemplo, la razón de tensiones de un valor límite, la deformación o el pandeo
- Integración completa de los resultados en el informe de RFEM/RSTAB
Cálculo de madera | Estado límite de servicio | Entrada de datos

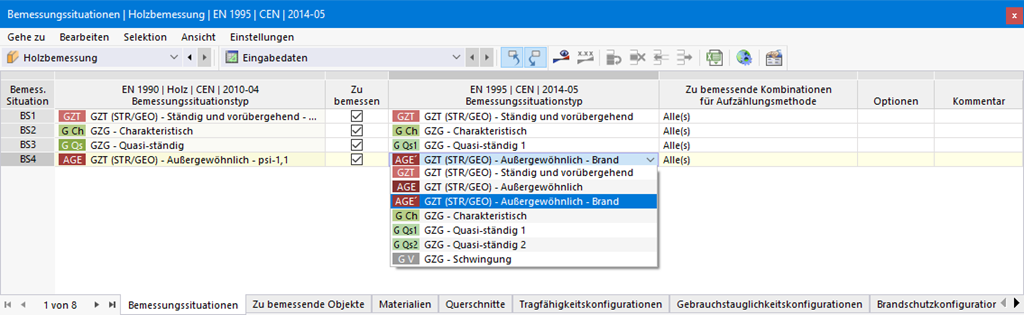

Su programa RFEM/RSTAB es responsable de generar y calcular las combinaciones de carga y de resultados necesarias para el estado límite de servicio. Seleccione las situaciones de proyecto para el análisis de flecha en el complemento Cálculo de madera. Los valores de deformación calculados se determinan entonces en cada posición de una barra, dependiendo de la contraflecha especificada y el sistema de referencia, y luego se comparan con los valores límite.

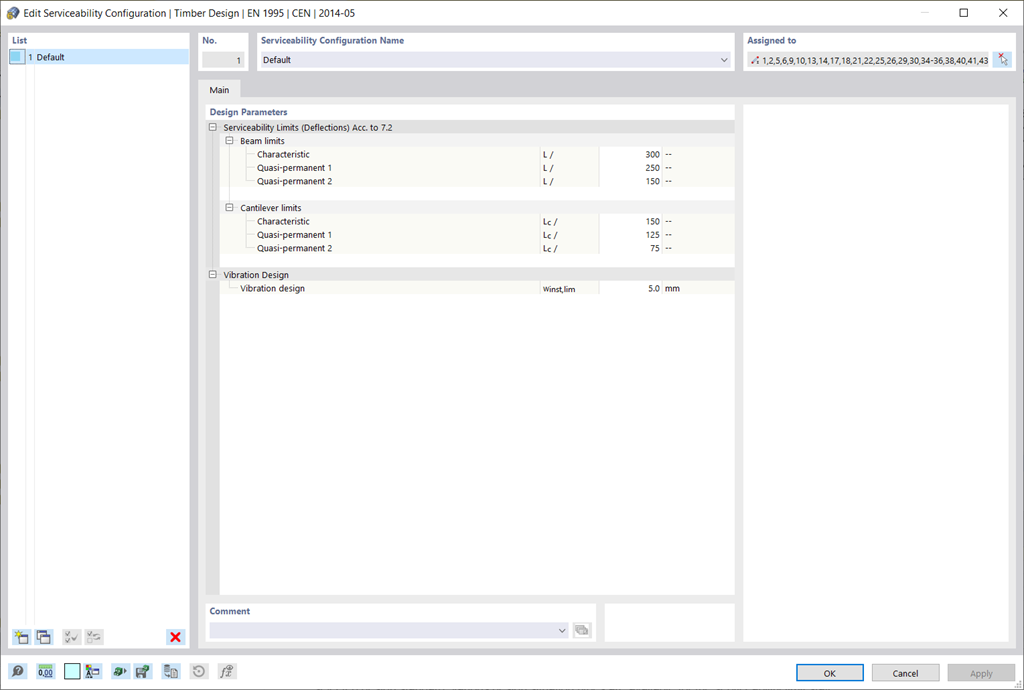

Puede especificar el valor límite de deformación individualmente para cada componente estructural en la opción Configuración de capacidad de servicio. En este caso, la deformación máxima no debería exceder el valor límite admisible, dependiendo de la longitud de referencia. Al definir apoyos de cálculo, puede segmentar los componentes. Esto le permite determinar la longitud de referencia correspondiente automáticamente para cada dirección de cálculo.
Basándose en la posición de los apoyos de cálculo asignados, el programa determina automáticamente la diferencia entre vigas y voladizos. Por lo tanto, puede estar seguro de que el valor límite se determina en consecuencia.
Cálculo de madera | estado límite de servicio | Resultados

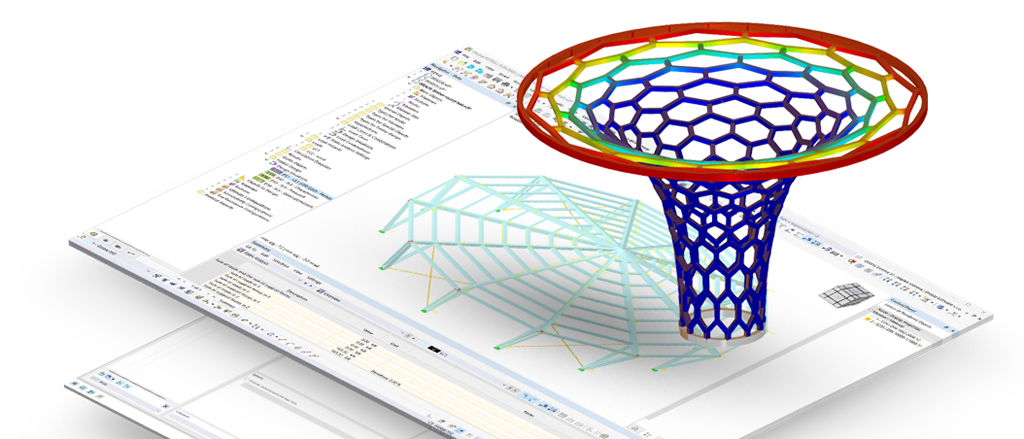

El cálculo del estado límite de servicio se encuentra completamente integrado en las tablas de resultados del complemento Cálculo de madera. Si desea comprobar los resultados del cálculo, puede abrir el programa y mostrar los resultados con todos los detalles en cada posición de las barras calculadas. Además, hay gráficos disponibles para usted con los diagramas de resultados de las razones de cálculo.
Una cosa especial es que Todas las tablas de resultados y los gráficos se pueden integrar en el informe global de RFEM/RSTAB como parte de los resultados del cálculo de la madera. También puede mostrar y documentar las deformaciones de toda la estructura como parte de la funcionalidad de RFEM/RSTAB. Esta función es independiente del complemento.
