Posouzení dřevěných konstrukcí | Použitelnost | Základní funkce
- Výpočet průhybů a porovnání s normou danými nebo ručně nastavenými mezními hodnotami
- Zohlednění počátečního zakřivení při výpočtu průhybů
- Různé mezní hodnoty v závislosti na typu návrhové situace možné
- Ruční nastavení referenčních délek a segmentace v závislosti na směru
- Výpočet průhybů vztažených na počáteční systém nebo na deformovaný systém
- Automatické zohlednění časově závislých deformací zvýšením zatížení součinitelem dotvarování (možné zadat také uživatelsky při zadávání tuhosti)
- Zjednodušené posouzení kmitání
- Grafické výsledky integrované v programu RFEM/RSTAB, například využití mezních hodnot nebo deformace a průhyby
- Úplná integrace výsledků do tiskového protokolu programu RFEM/RSTAB
_cs.png?mw=1024&hash=1a75e4a0f120df8357ef14e2e585d277f12217ec)
Posouzení dřevěných konstrukcí | Použitelnost | Vstupní data

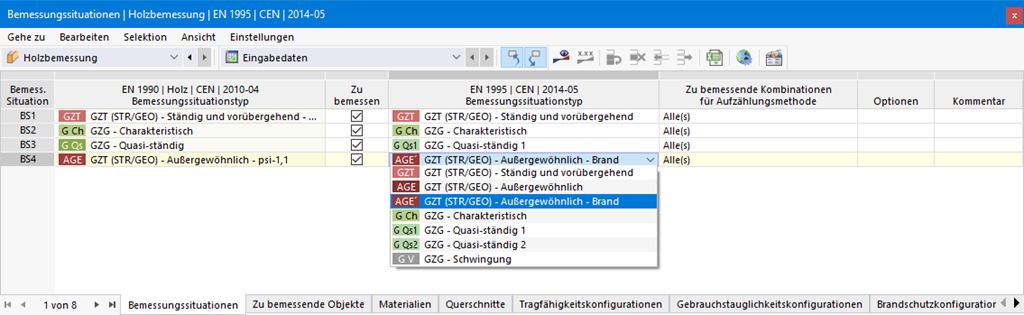

Váš program RFEM/RSTAB zvládne generování a výpočet kombinací zatížení a kombinací výsledků pro mezní stav použitelnosti samostatně. Pro tento účel vyberte v addonu Posouzení dřevěných konstrukcí návrhové situace pro posouzení průhybu. Poté se v každém bodě prutu stanoví vypočítané hodnoty deformací v závislosti na zadaném nadvýšení a vztažném systému a následně se výsledek porovná s mezními hodnotami.

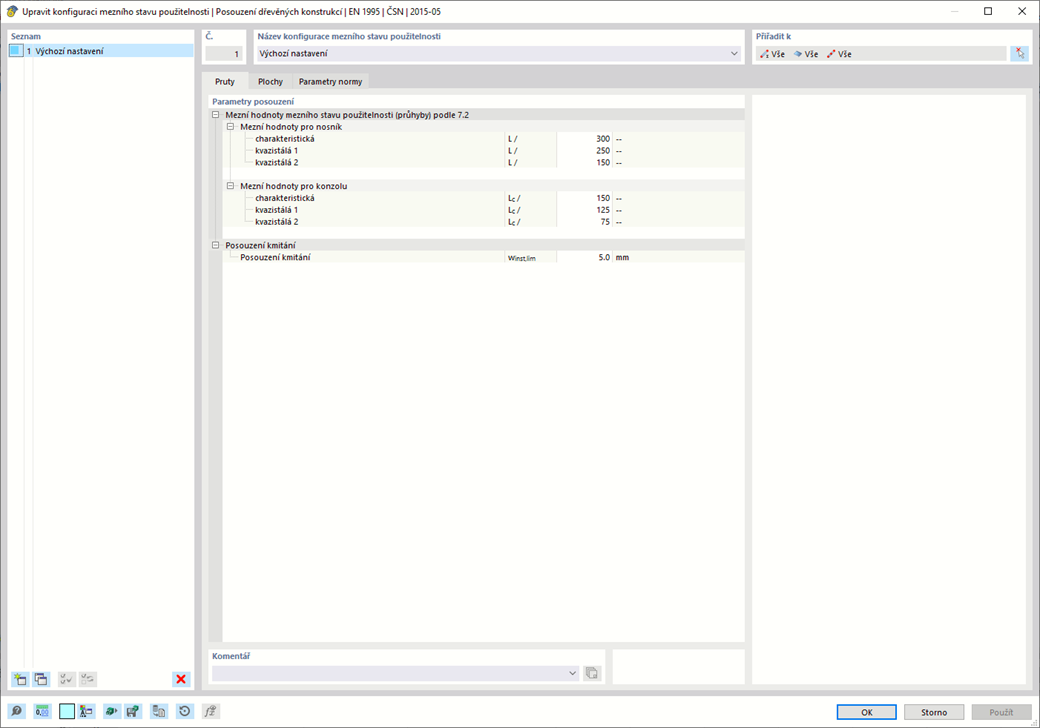

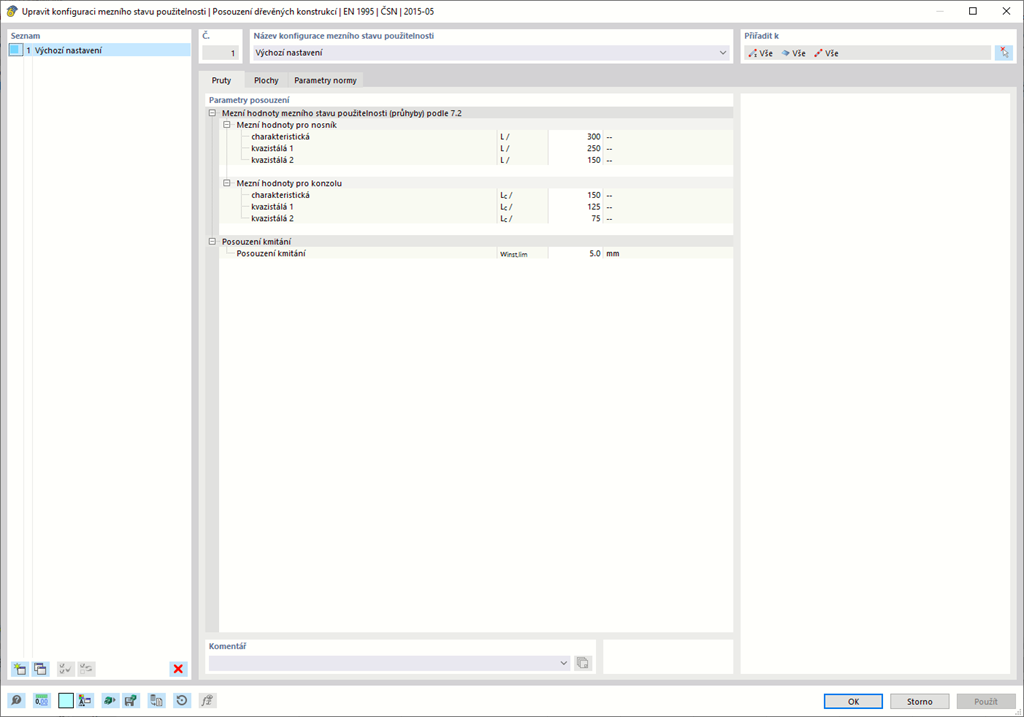

Mezní hodnoty deformací můžete v konfiguraci mezního stavu použitelnosti nastavit individuálně pro jednotlivé konstrukční prvky. Přípustná mezní hodnota nesmí být překročena maximální deformací v závislosti na referenční délce. Pokud zadáte návrhové podpory, můžete jednotlivé konstrukční prvky segmentovat. Tímto způsobem můžete nechat automaticky stanovit odpovídající vztažnou délku pro každý směr posouzení.
Na základě polohy přiřazených návrhových podpor program automaticky rozliší nosníky a konzoly. Tímto způsobem si můžete být jisti, že mezní hodnota bude stanovena správným způsobem.
Posouzení dřevěných konstrukcí | Použitelnost | Výsledky

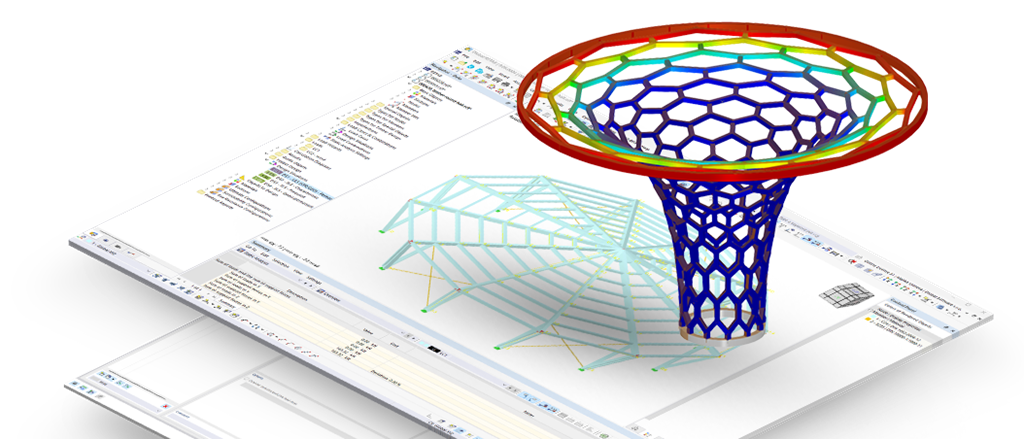

Posouzení mezního stavu použitelnosti naleznete plně integrována do výsledkových tabulek addonu Posouzení dřevěných konstrukcí. Pokud chcete zkontrolovat výsledky posouzení, můžete program nechat výsledky zobrazit se všemi detaily v každém místě posuzovaných prutů. Kromě toho máte k dispozici grafiky s průběhy výsledků využití.
A navíc: všechny výsledkové tabulky a obrázky lze integrovat do globálního tiskového protokolu programu RFEM/RSTAB jako součást výsledků Posouzení dřevěných konstrukcí. Také deformace celé konstrukce lze zobrazit a zdokumentovat v rámci funkcí programu RFEM/RSTAB. Tuto funkci máte k dispozici nezávisle na addonu.
