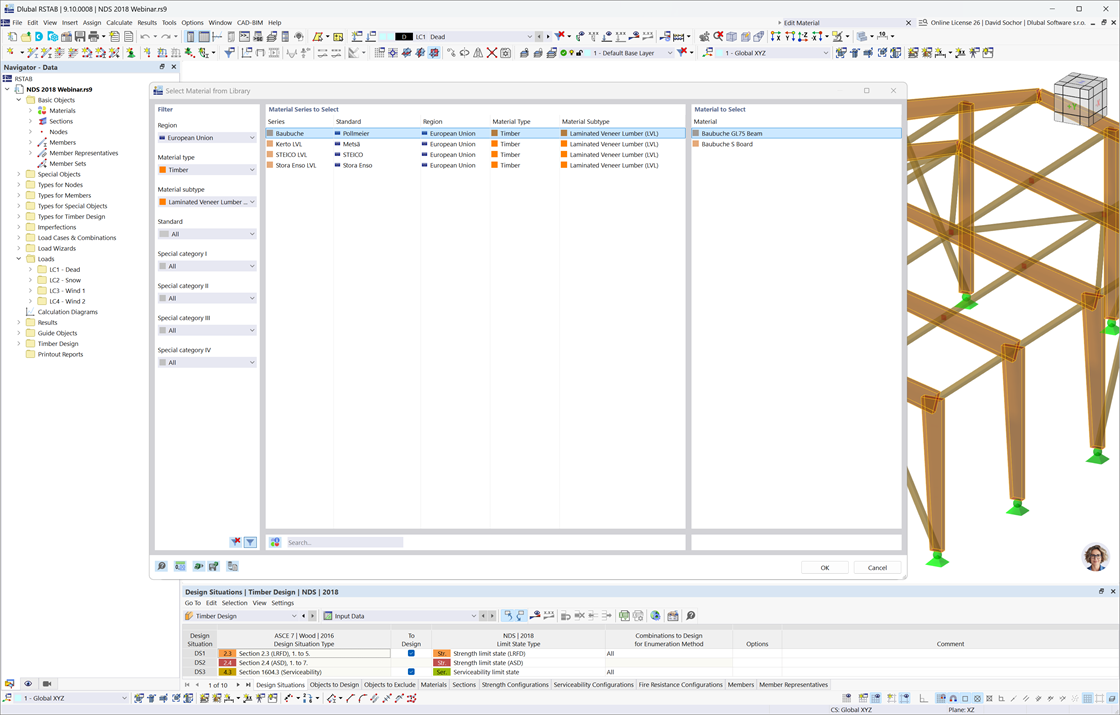

Základní funkce
Celkový počet: 11

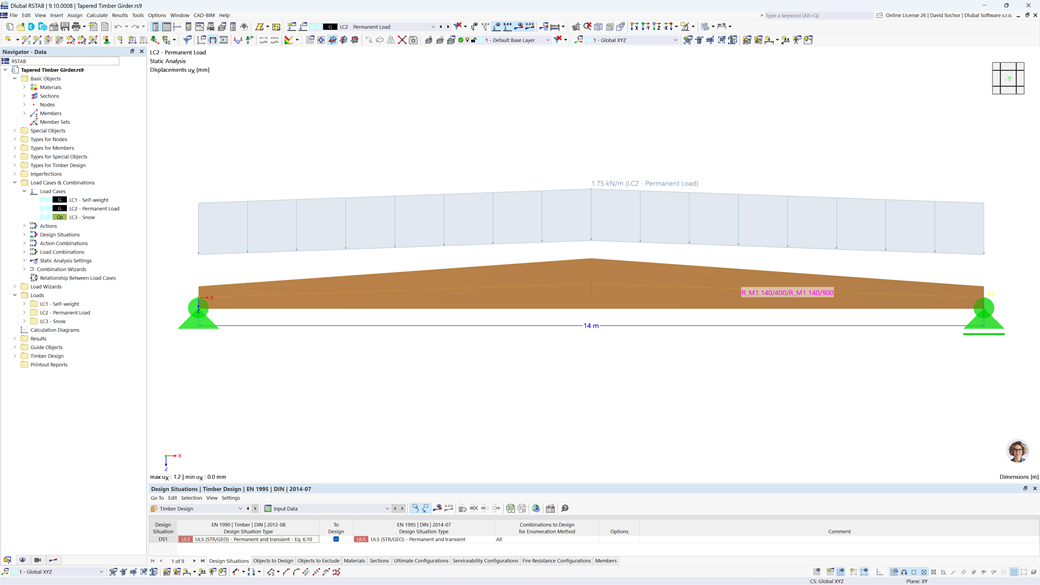

Posouzení dřevěných konstrukcí | Posouzení prutů s náběhy a zakřivených prutů
Vaše možnosti při posouzení dřevěných konstrukcí jsou rozmanité. Pro pruty s náběhy a zakřivené pruty můžete zohlednit úhly řezu vůči vláknům, příčná tahová napětí a poloměry zakřivení závislé na objemu. Pokud chcete posuzovat oblast řezu, upraví se příslušně pevnost v tahu za ohybu nebo v tlaku za ohybu. Abyste mohli provést posouzení stability také metodou náhradního prutu, provede se výpočet výšky pro vzpěrnou délku a vzpěrnou délku při klopení ve vzdálenosti 0,65 x h od vlastního návrhového bodu.
_cs.png?mw=1024&hash=8f2c5b0abd64433fb1f787527cb6084372e9810a)

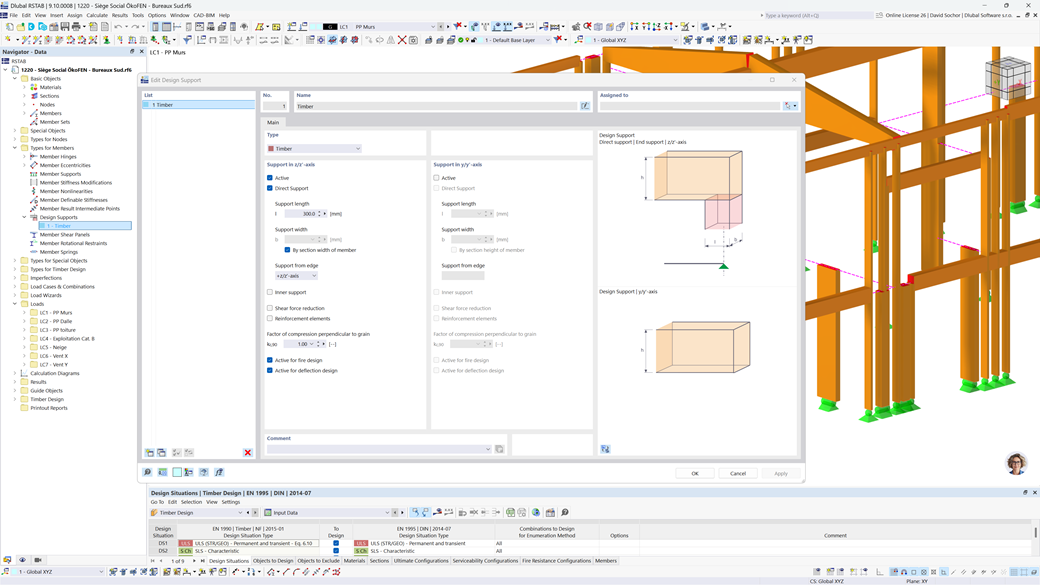

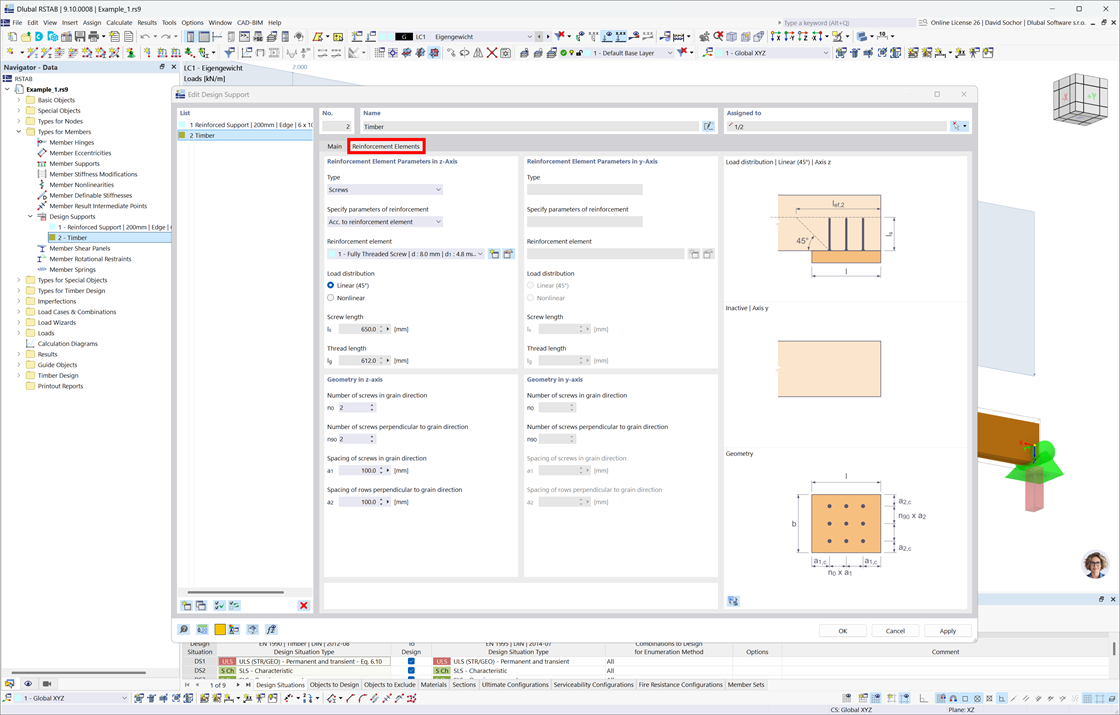

Posouzení dřevěných konstrukcí | Posouzení tlaku na podpoře pro vnitřní a koncové podpory
Zde máte svobodnou volbu. Posouzení tlaku na podpoře můžete provést v libovolném bodě pro zatížení ve směru y a z průřezu. Přitom je jen na vás, zda rozlišovat mezi vnitřními a koncovými podporami. Součinitel tlaku kolmo k vláknům kc, 90 může nastavit uživatel (např. 1,75 pro lepené dřevo). Pokud je to možné, délka podpory se automaticky zvětší podle zadání v normě. To vám umožní dosáhnout hospodárnějšího návrhu bez velkého úsilí.
_cs_2.png?mw=1024&hash=b83cc00e4a6e92c5761b4eefcfb944d18c326f39)

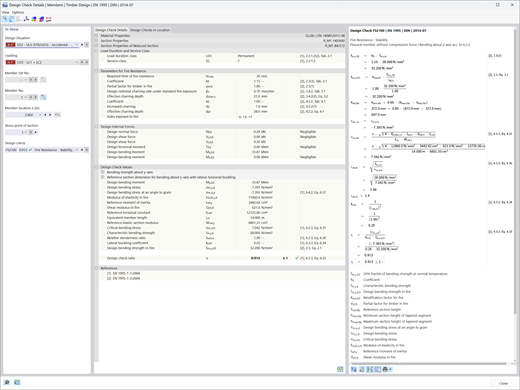

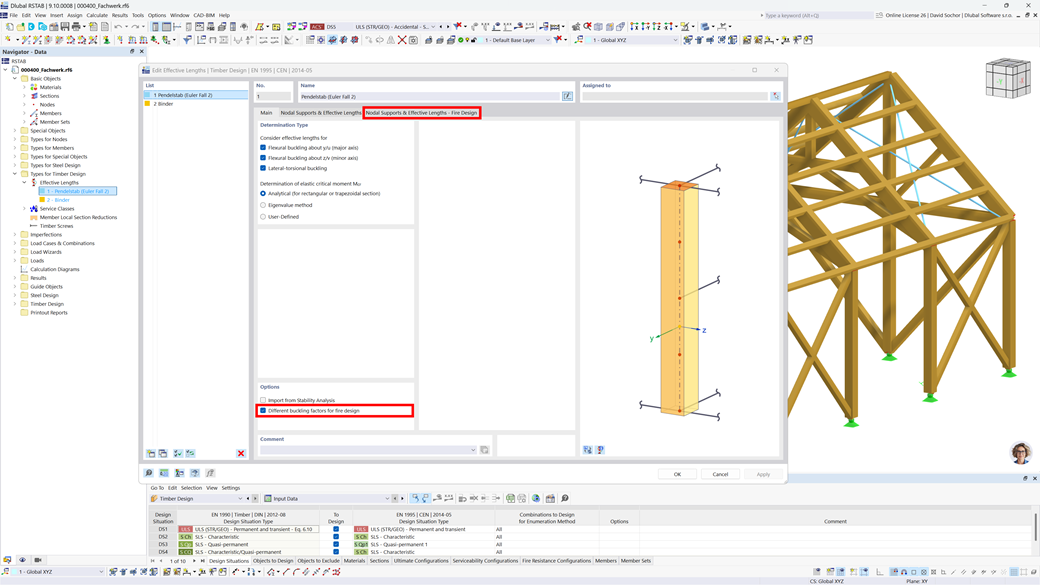

Posouzení dřevěných konstrukcí | Zohlednění odlišných vzpěrných délek při posouzení požární odolnosti
Požární odolnost příčných podpor konstrukce často není posuzována. Chtěli byste to ve svém projektu vyřešit jinak? Aby to bylo možné zohlednit při výpočtu, můžete pro případ požáru definovat odlišné náhradní délky prutů.
Posouzení dřevěných konstrukcí | Zohlednění polohy postranních podpěr proti klopení
Co se stane, když vítr fouká odspodu? Ztužení proti klopení umístěné nahoře se neuplatní pro zkrácení vzpěrné délky a vzpěrné délky pro klopení.
_cs.png?mw=1024&hash=d768b8ae7b9da30c1f99eeb70f1e9f5fed5a52da)
Posouzení dřevěných konstrukcí | Podrobná dokumentace provedených posouzení
Dlubal Software dělá jednoduše vše jednodušším. Posouzení provedená podle návrhové normy vám přehledně zobrazí. Pro každé posouzení je stanoveno kritérium využití. Kromě toho vám program zobrazí detaily posudku, v nichž jsou strukturovaně uspořádány vstupní údaje, mezivýsledky a konečné výsledky. V informačním okně v detailech posudku naleznete velmi podrobně záznam průběhu výpočtu se všemi použitými vzorci, zdrojovými normami a výsledky.
Posouzení dřevěných konstrukcí | Filtr výsledků podle mezních stavů
Stále ještě hledáte posouzení? Posouzení jsou k dispozici v tabulkách pro addon Posouzení dřevěných konstrukcí. Průběh využití vám program může zobrazit také graficky. V tabulce i v grafickém výstupu máte k dispozici rozsáhlé možnosti filtrování pro zobrazení požadovaných posouzení podle mezního stavu nebo typu posouzení.
Posouzení dřevěných konstrukcí | Ruční nastavení referenčních délek a segmentace v závislosti na směru
Věděli jste, že...? Referenční délky, které se mají zohlednit při výpočtu mezních hodnot průhybu, a posuzované segmenty můžete zadat nezávisle na sobě v závislosti na směru. Za tímto účelem zadejte návrhové podpory na vnitřních uzlech prutu a přiřaďte je příslušnému směru pro posouzení deformace. Ve vzniklých segmentech můžete také definovat nadvýšení pro každý směr a segment.
_cs.png?mw=1024&hash=758bff6eab987ba8217527b8b846e1ee38f342c7)

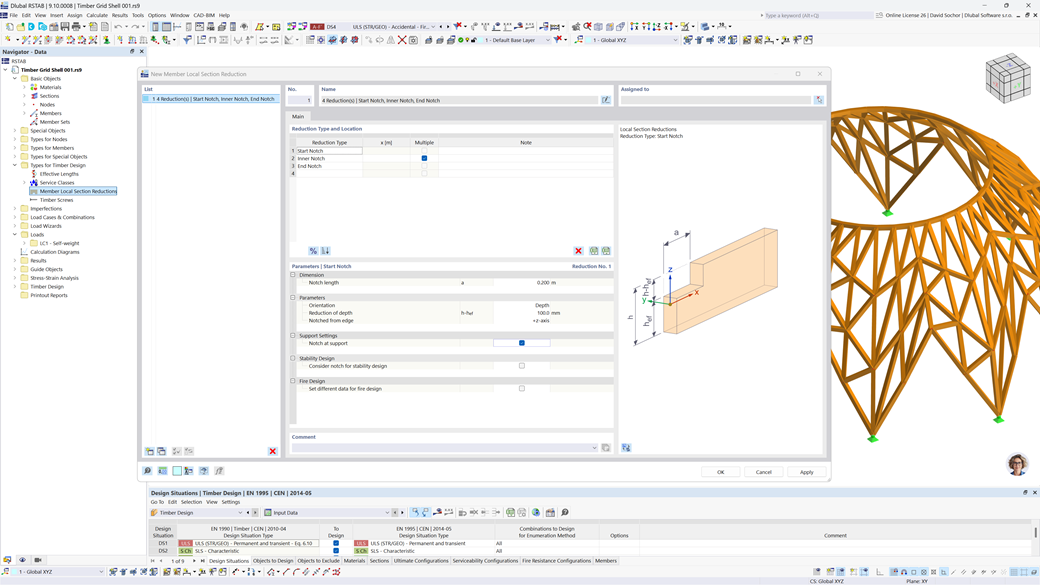

Posouzení dřevěných konstrukcí | Zohlednění zářezu
Pomocí lokálního oslabení průřezu prutu můžete zohlednit počáteční, vnitřní nebo koncové zářezy na nosníku. Lokální oslabení nosníku se zohledňuje při výpočtu únosnosti. Pro tuhost to však neplatí.
Posouzení dřevěných konstrukcí | Grafické zobrazení vlastního tvaru pro posouzení na klopení
Stanovili jste součinitele kritického zatížení pro posouzení stability pomocí interního řešiče vlastních čísel addonu? Pokud ano, můžete si jako výsledek nechat zobrazit rozhodující vlastní tvar posuzovaného objektu. Řešič vlastních čísel je k dispozici pro posouzení klopení v závislosti na použité návrhové normě.

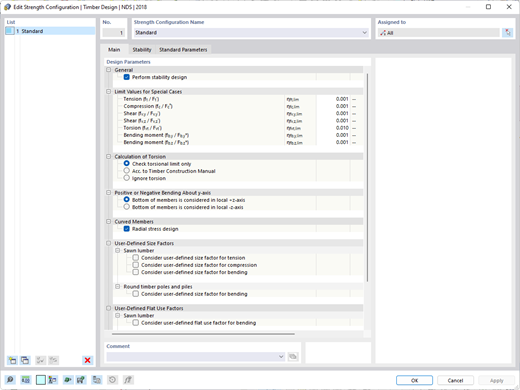

Posouzení dřevěných konstrukcí | Posouzení na kroucení podle americké normy ANSI/AWC NDS
Dochází ke kroucení? V takovém případě se můžete rozhodnout, jak má posouzení probíhat. K dispozici máte mimo jiné následující možnosti:
- připustit další posouzení, pokud smykové napětí od kroucení nepřekročí mezní hodnotu
- posouzení podle manuálu pro dřevěné konstrukce (Timber Construction Manual), 4.6
- kroucení ignorovat
Redukce posouvající síly
U návrhových podpor lze zohlednit redukci posouvající síly. Posouzení na smyk tak můžete provést na základě rozhodující posouvající síly ve vzdálenosti výšky nosníku od okraje podpory.
