Vérification du bois pour RSTAB 9 | État limite de service

• Calcul des flèches et comparaison avec les valeurs limites normatives ou ajustées manuellement
• Considération d'une contre-flèche pour l'analyse des flèches

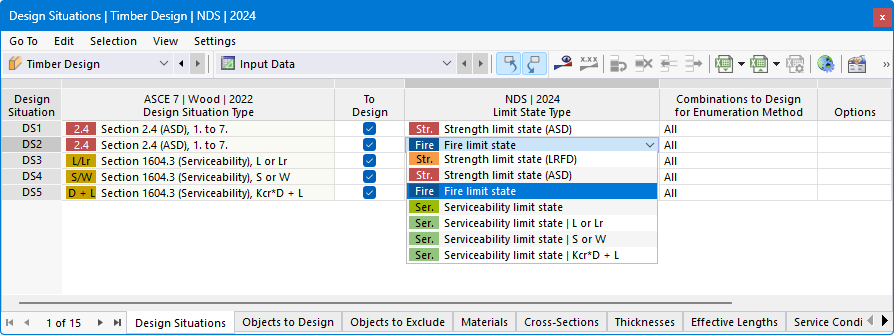

• Différentes valeurs limites sont possibles, selon le type de situation de projet
• Ajustement manuel des longueurs de référence et de la segmentation par direction
• Calcul des flèches liées à la structure initiale ou à la structure déformée
• Considération automatique des déformations en fonction du temps en augmentant la charge avec le facteur de fluage (peut également être définie par l'utilisateur du côté de la rigidité)
• Vérification simplifiée des vibrations
• Affichage graphique des résultats intégré dans RFEM/RSTAB, par exemple le ratio de vérification d'une valeur limite, une déformation ou une flèche
• Intégration complète des résultats dans le rapport d'impression de RFEM/RSTAB

La vérification à l'état limite de service est entièrement intégrée dans les tableaux de résultats du module complémentaire Vérification du Bois. Si vous souhaitez vérifier les résultats d'un calcul, vous pouvez demander au logiciel de les afficher en détails à chaque point des barres vérifiées. Vous pouvez également utiliser des graphiques avec les résultats des ratios de vérification.

Particularité : Tous les tableaux et graphiques de résultats peuvent être intégrés dans le rapport d'impression global de RFEM/RSTAB comme partie des résultats de la vérification du bois. Les valeurs de déformation de la structure globale peuvent également être affichées et documentées dans le cadre de la fonctionnalité RFEM/RSTAB. Cette fonction est disponible indépendamment du module complémentaire.
