Módulo adicional DYNAM Pro - Nonlinear Time History para RSTAB 8

El módulo adicional DYNAM Pro – Nonlinear Time History le permite realizar un análisis estructural dinámico no lineal para una excitación externa. Puede definir varias funciones de excitación en tablas, como cargas armónicas o como una función del tiempo. El análisis no lineal en el dominio del tiempo se realiza utilizando el método de análisis explícito. Esta extensión de módulo elimina la restricción a los sistemas lineales en dinámica.

Ampliación de DYNAM Pro para el análisis en el dominio del tiempo considerando las no linealidades

Total de artículos: 6

RF-/DYNAM Pro - Módulo adicional no lineal en el dominio del tiempo para RFEM/RSTAB | Análisis no lineal en el dominio del tiempo

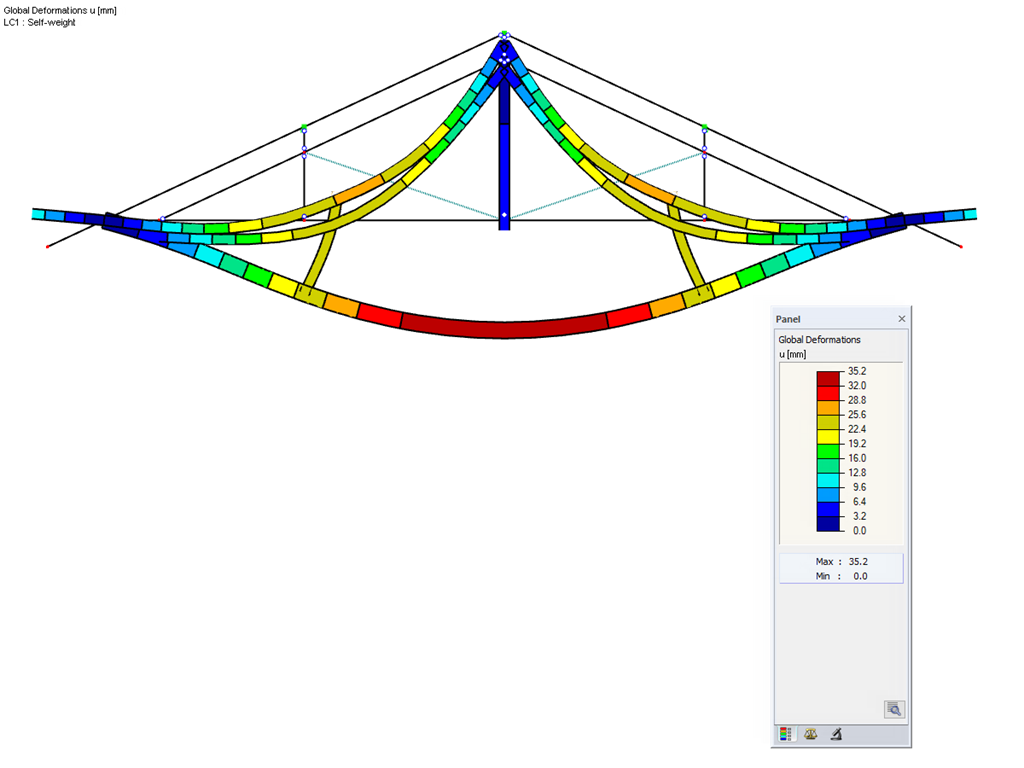

Sistema desacoplado debido al efecto de liberación no lineal

RF-/DYNAM Pro - Nonlinear Time History | Características

Diagramas de tiempo definidos por el usuario en función del tiempo, en forma de tabla o como cargas armónicas
Combinación de los diagramas de tiempo con casos de carga o combinaciones de RFEM/RSTAB (permite la definición de cargas en nudos, barras y superficies, así como cargas libres y generadas variables en el tiempo)
Combinación de varias funciones de excitación independientes
Análisis no lineal en el dominio del tiempo con análisis implícito de Newmark (sólo RFEM) o análisis explícito
Amortiguamiento estructural utilizando coeficientes de amortiguamiento de Rayleigh o amortiguamiento de Lehr'
Importación directa de las deformaciones iniciales de un caso o combinación de carga (sólo RFEM)
Modificaciones de rigidez como condiciones iniciales; por ejemplo, efecto del esfuerzo axil, barras desactivadas (solo RSTAB)
Muestra de resultados gráfica en un diagrama de dominio del tiempo
Exportación de resultados en pasos de tiempo definidos por el usuario o como una envolvente

RF-/DYNAM Pro - Nonlinear Time History | no linealidades

Tipos de barras no lineales, tales como barras a tracción y compresión o cables
No linealidades de barras tales como rotura y desgarro bajo tracción o compresión
No linealidades en apoyos tales como rotura, fricción, diagrama y actividad parcial
No linealidades de articulaciones, tales como fricción, actividad parcial, diagrama y fijo si hay esfuerzos internos positivos o negativos

RF-/DYNAM Pro - Nonlinear Time History | Entrada

RF-/DYNAM Pro - Nonlinear Time History está integrado en la estructura de RF-/DYNAM Pro - Forced Vibrations y se amplía con dos métodos de análisis no lineales (un análisis no lineal en RSTAB).

Los diagramas fuerza-tiempo se pueden introducir como transitorios, periódicos o en función del tiempo. Los casos de carga dinámicos combinan los diagramas de tiempo con los casos de carga estáticos, lo que proporciona una gran flexibilidad. Además, es posible definir pasos de tiempo para el cálculo, amortiguamiento estructural y opciones de exportación en los casos de carga dinámicos.

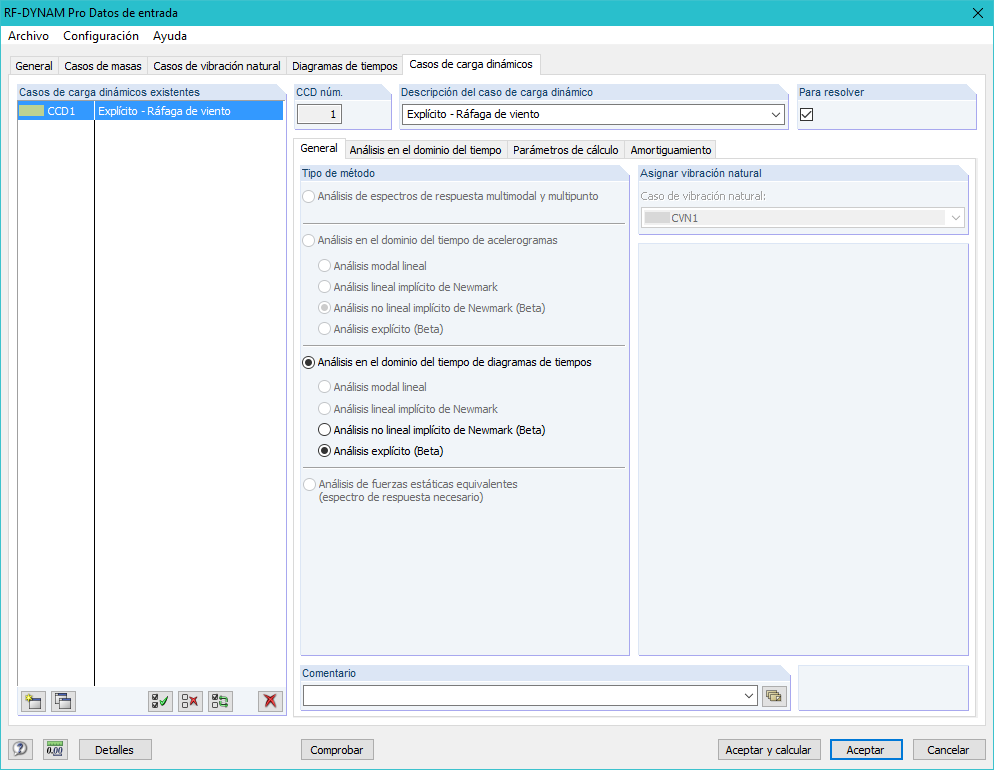

Wahl der nichtlinearen Analyse in RF-DYNAM Pro - Nichtlinerarer Zeitverlauf

RF-/DYNAM Pro - Nonlinear Time History | Cálculo

Cálculo en RFEM
El análisis en el dominio del tiempo se realiza con el análisis implícito de Newmark o el análisis explícito. Ambos son métodos de integración temporal directos. El análisis implícito necesita pequeños pasos de tiempo para proporcionar resultados precisos. El análisis explícito determina el paso de tiempo necesitado automáticamente para proporcionar la estabilidad de la solución. El análisis explícito es adecuado para el análisis de excitationes cortas, tales como la excitación de impulso o una explosión.

El cálculo en RSTAB
El análisis en el dominio del tiempo no lineal se realiza con el análisis explícito. Esto es un método directo de integración de tiempo y determina el paso de tiempo necesitado automáticamente para proporcionar la estabilidad de la solución.

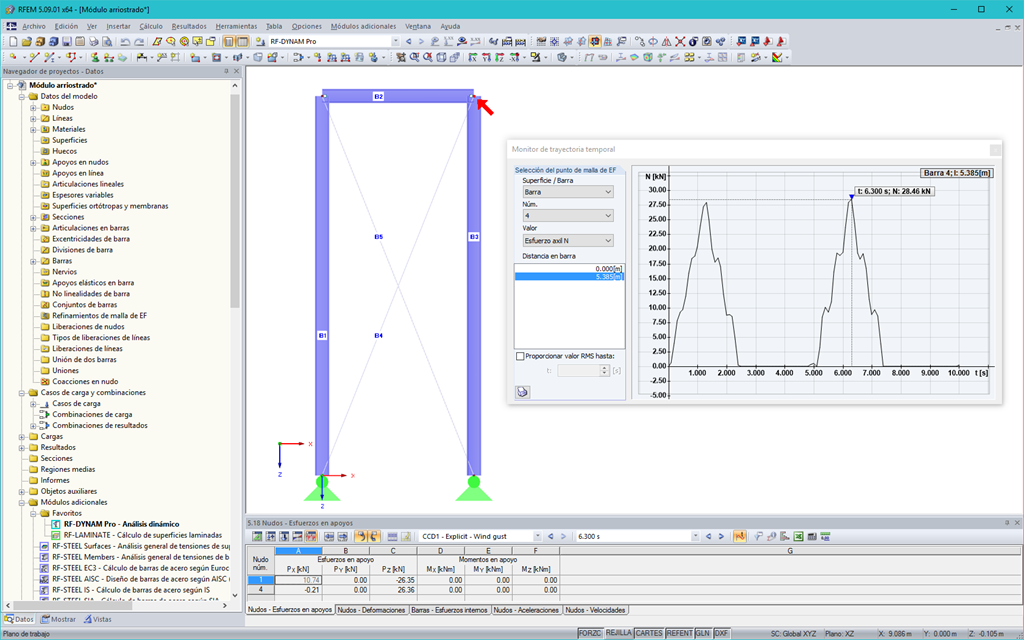

Zeitverlaufsdiagramm (temporärer Zugstabausfall bei einer Schwingungsbeanspruchung)

RF-/DYNAM Pro - Nonlinear Time History | Resultados

Gracias a la integración de RF-/DYNAM Pro en RFEM o RSTAB, puede incorporar resultados numéricos y gráficos de RF-/DYNAM Pro - Nonlinear Time History al informe global. Además, todas las opciones de RFEM y RSTAB están disponibles para una visualización gráfica. Los resultados del análisis en el dominio del tiempo se muestran en un diagrama del dominio del tiempo.

Los resultados se muestran en función del tiempo y los valores numéricos se pueden exportar a MS Excel. Las combinaciones de resultados se pueden exportar, ya sea como resultado de un solo paso de tiempo o se filtran los resultados más desfavorables de todos los pasos de tiempo.
