Modulo aggiuntivo RSTAB 8 DYNAM Pro - Nonlinear Time History

Il modulo aggiuntivo DYNAM Pro - Nonlinear Time History consente di eseguire un'analisi strutturale dinamica non lineare per un'eccitazione esterna. Diverse funzioni di eccitazione possono essere definite nelle tabelle, come carichi armonici o in funzione del tempo. L'analisi time history non lineare viene eseguita utilizzando il metodo di analisi esplicita. Con questa estensione del modulo, la restrizione ai sistemi lineari nella dinamica viene revocata.

Estensione di DYNAM Pro per l'analisi time history in considerazione delle non linearità

Totale voci: 6

Modulo aggiuntivo RF-/DYNAM Pro - Nonlinear Time History per RFEM/RSTAB | Analisi time history non lineare

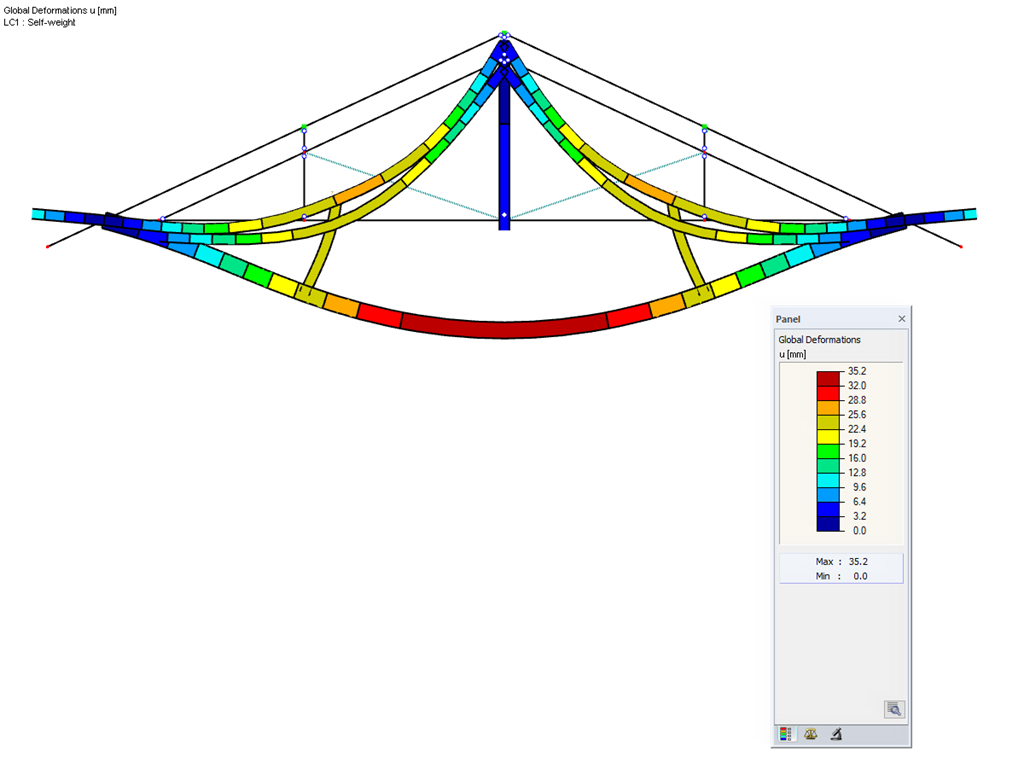

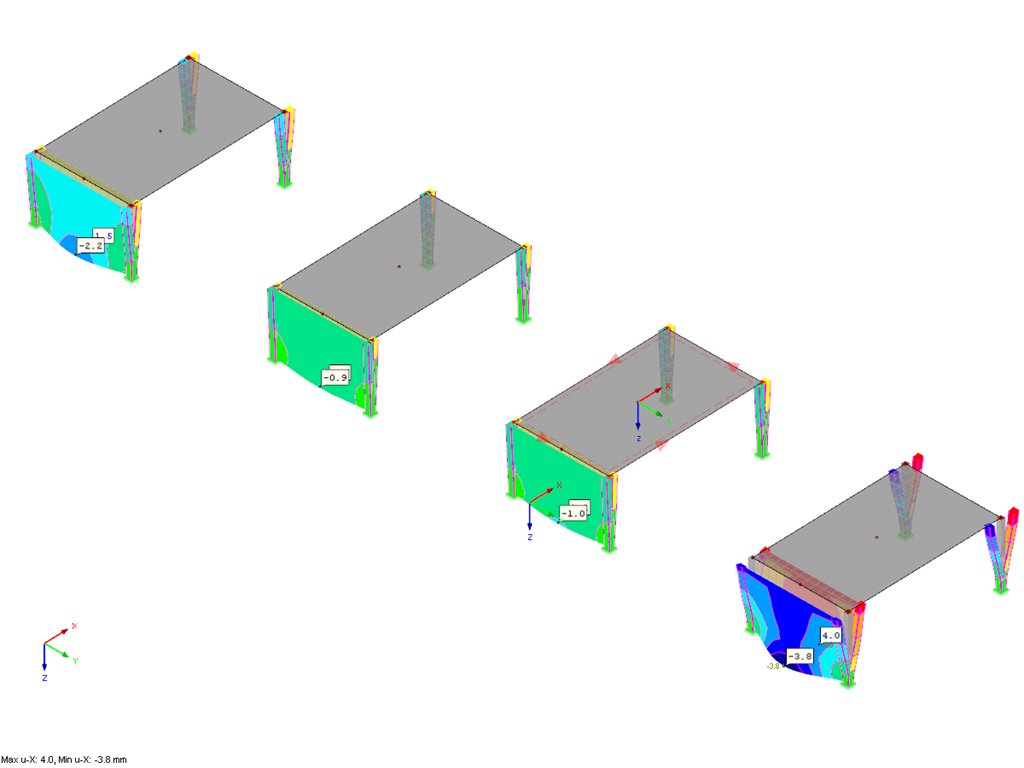

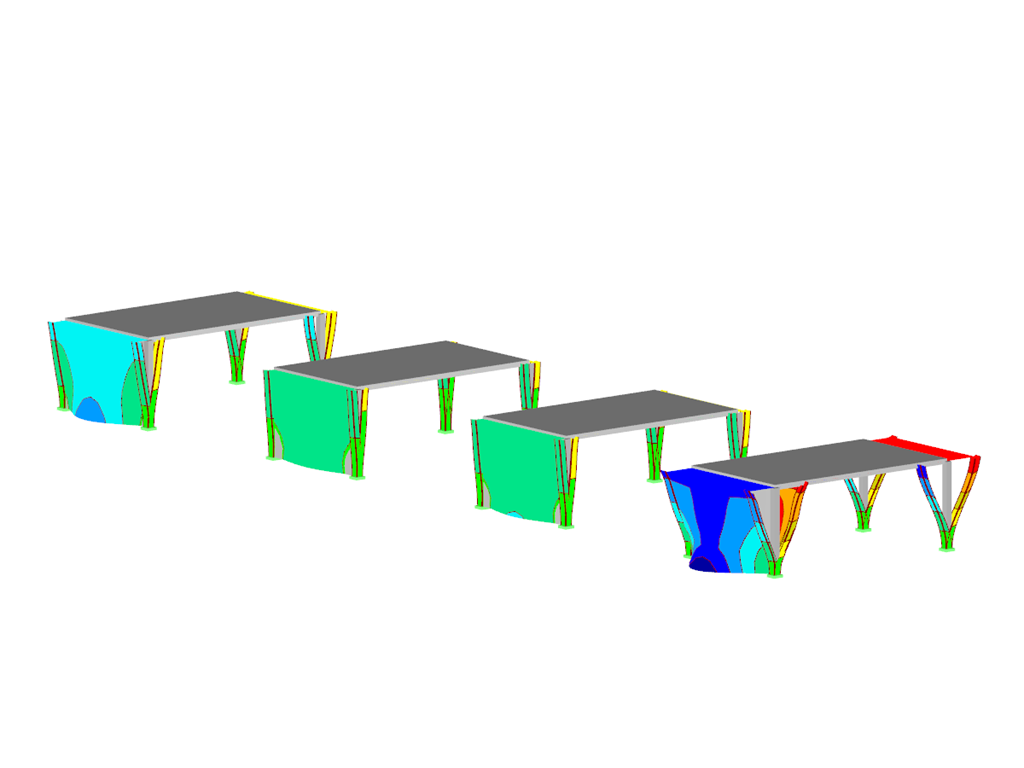

Sistema disaccoppiato a causa dell'effetto di rilascio non lineare

RF-/DYNAM Pro - Nonlinear Time History | Caratteristiche

Diagrammi temporali definiti dall'utente in funzione del tempo, in forma tabellare o come carichi armonici
Combinazione dei diagrammi temporali con casi o combinazioni di carico di RFEM/RSTAB (consente la definizione di carichi nodali, di aste e di superficie, nonché di carichi liberi e generati variabili nel tempo)
Combinazione delle funzioni di eccitazione indipendenti
Analisi time history non lineare con analisi implicita di Newmark (solo RFEM) o con analisi esplicita
Smorzamento strutturale utilizzando i coefficienti di smorzamento di Rayleigh o lo smorzamento di Lehr's
Importazione diretta degli spostamenti generalizzati iniziali da un caso o da una combinazione di carico (solo RFEM)
Variazioni di rigidezza come condizioni iniziali; ad esempio, effetto della forza assiale, aste disattivate (solo RSTAB)
Visualizzazione grafica dei risultati in un diagramma time history
Esportazione dei risultati come inviluppo o in step time definiti dall'utente

RF-/DYNAM Pro - Nonlinear Time History | non linearità

Tipi di aste non lineari, quali aste tese e compresse o funi
Non linearità dell'asta, come rottura a trazione, strappo, snervamento per trazione o compressione
Non linearità dei vincoli esterni, come rottura, attrito, diagramma, e attività parziale
Non linearità dei vincoli interni, come attrito, attività parziale, diagramma e fisso se forze interne positive o negative

RF-/DYNAM Pro - Nonlinear Time History | Input

RF-/DYNAM Pro - Nonlinear Time History è integrato nella struttura di RF-/DYNAM Pro - Forced Vibrations ed è esteso da due metodi di analisi non lineare (un'analisi non lineare in RSTAB).

I diagrammi forza-tempo possono essere inseriti come transitori, periodici o in funzione del tempo. I casi di carico dinamici combinano i diagrammi temporali con i casi di carico statici, il che fornisce un'elevata flessibilità. Inoltre, è possibile definire i passi temporali per il calcolo, lo smorzamento strutturale e le opzioni di esportazione nei casi di carico dinamici.

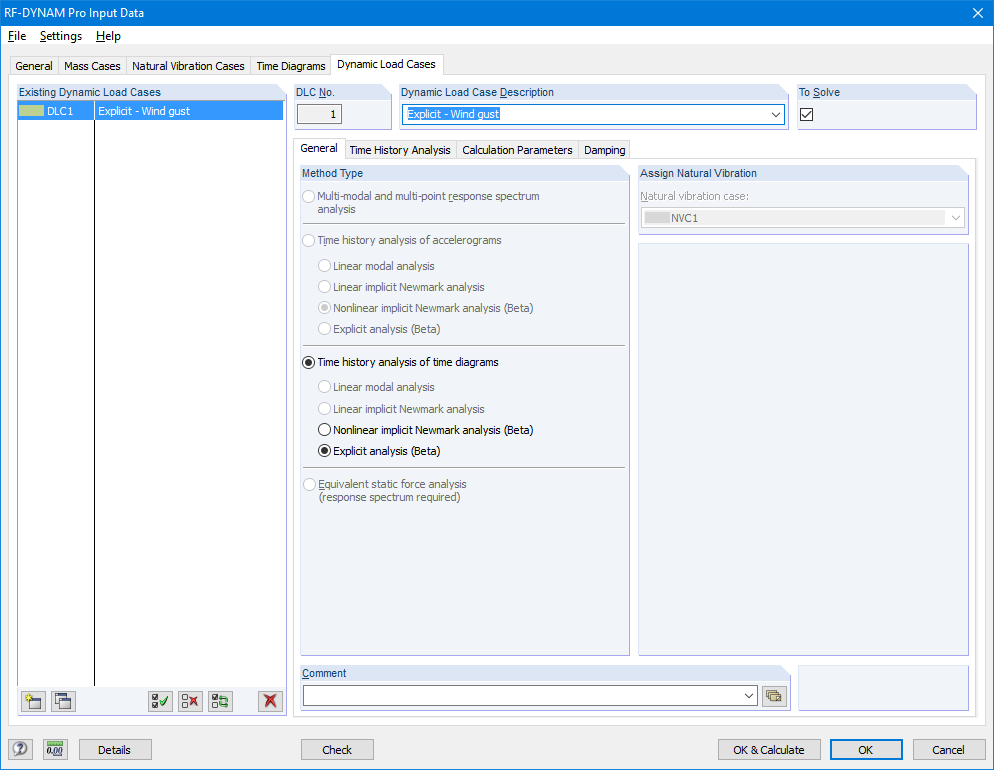

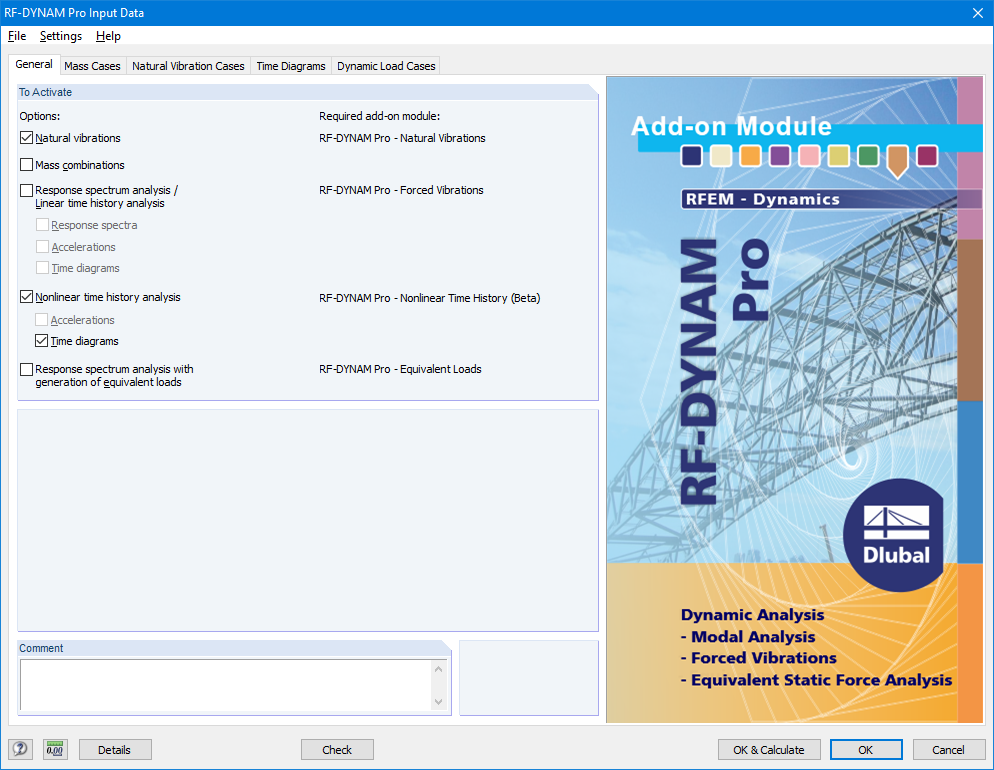

Wahl der nichtlinearen Analyse in RF-DYNAM Pro - Nichtlinerarer Zeitverlauf

RF-/DYNAM Pro - Nonlinear Time History | Calcolo

Calcolo in RFEM
L'analisi time history non lineare viene eseguita con l'analisi implicita di Newmark o con l'analisi esplicita. Entrambi sono metodi di integrazione temporale diretta. L'analisi implicita richiede solo pochi passi temporali per fornire risultati precisi. L'analisi esplicita determina automaticamente i passi temporali necessari per fornire la stabilità della soluzione. L'analisi esplicita è adatta all'analisi di eccitazioni brevi, come eccitazioni da impatto o da esplosione.

Calcolo in RSTAB
L'analisi time history non lineare viene eseguita con l'analisi esplicita. Questo è un metodo di integrazione al passo diretto e determina automaticamente i passi temporali necessari per fornire la stabilità della soluzione.

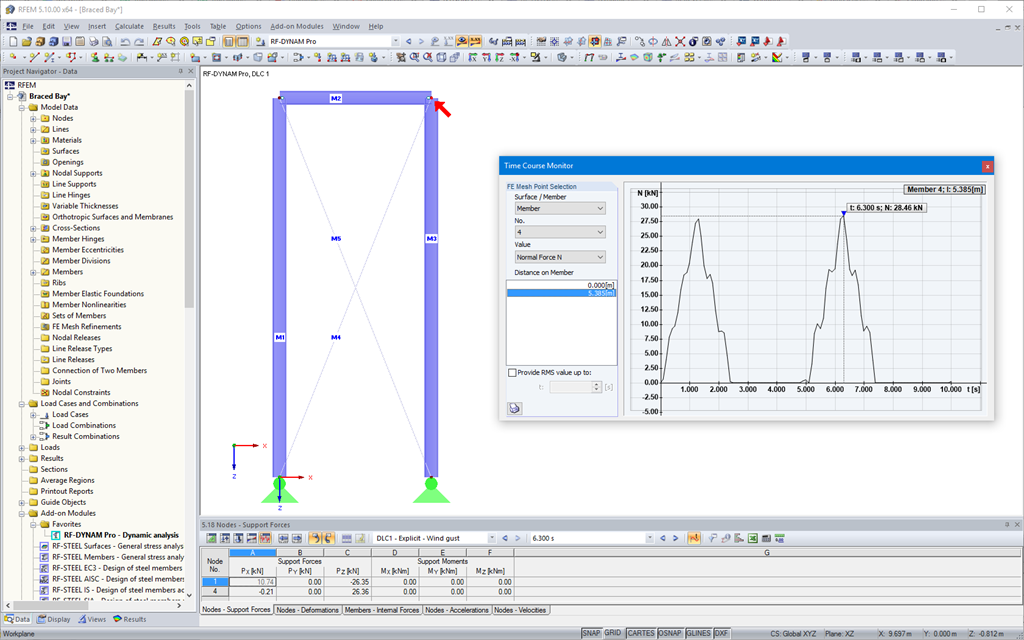

Zeitverlaufsdiagramm (temporärer Zugstabausfall bei einer Schwingungsbeanspruchung)

RF-/DYNAM Pro - Nonlinear Time History | Risultati

Grazie all'integrazione di RF-/DYNAM Pro in RFEM o RSTAB, è possibile incorporare i risultati numerici e grafici di RF-/DYNAM Pro - Nonlinear Time History nella relazione di calcolo globale. Inoltre, tutte le opzioni di RFEM e RSTAB sono disponibili per una visualizzazione grafica. I risultati dell'analisi time history sono visualizzati in un diagramma time history.

I risultati vengono visualizzati in funzione del tempo e i valori numerici possono essere esportati in MS Excel. Le combinazioni di risultati possono essere esportate come risultato di un singolo time step o i risultati più sfavorevoli di tutti i time step sono filtrati.
