🏗️ Deformación de placas base
Los enfoques convencionales para el cálculo de conexiones acero-hormigón generalmente asumen que la placa base del anclaje no se deforma. La distribución de carga se simplifica de forma que las deformaciones se distribuyen linealmente a lo largo de la superficie de la placa base. Pero, ¿la placa base siempre se comporta según estas suposiciones? 🤔

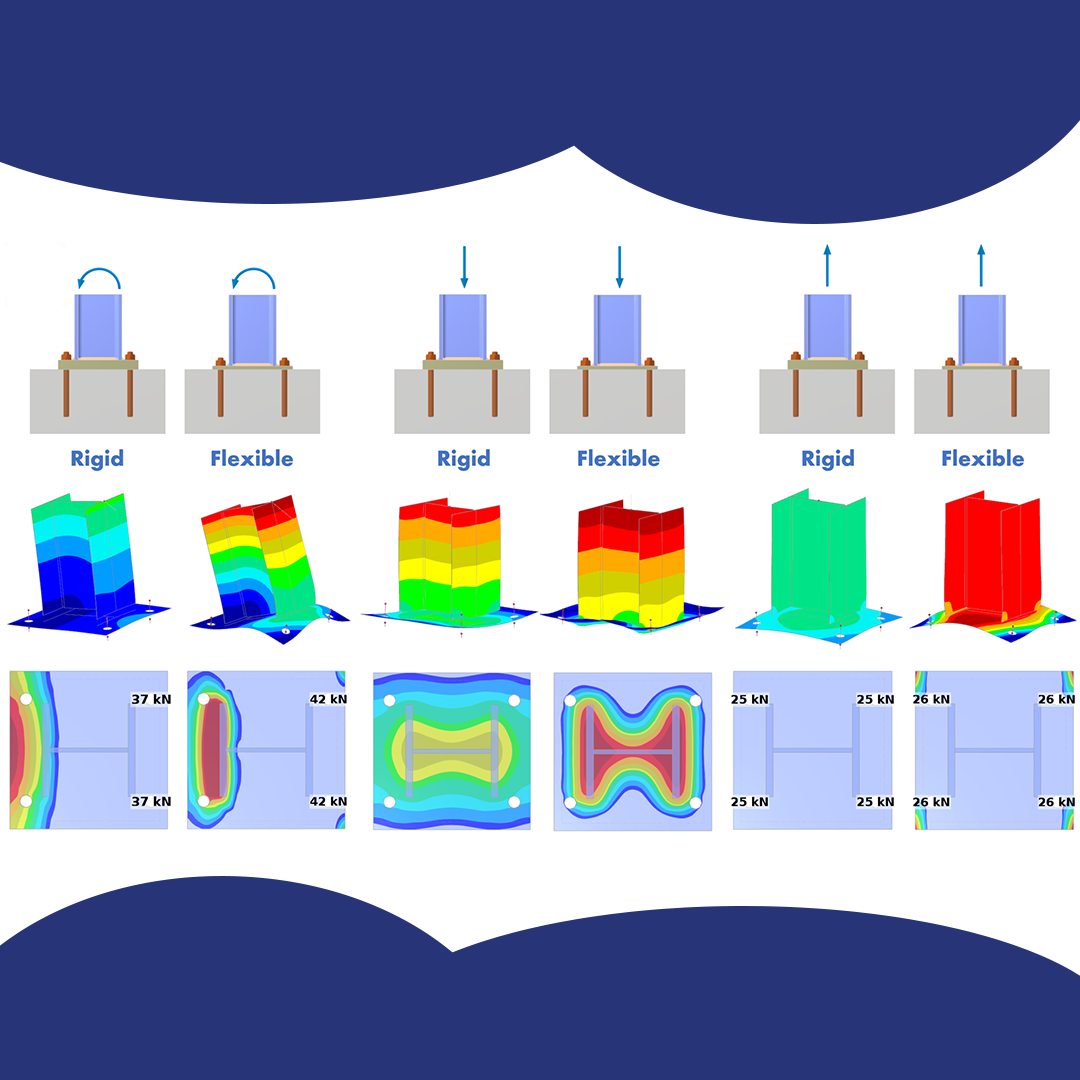

🖥️ Probemos esta suposición en el programa #RFEM de #DlubalSoftware. Este programa proporciona herramientas para simular y diseñar conexiones acero-hormigón utilizando un modelo numérico de análisis por elementos finitos (AEF). El ejemplo de referencia será la conexión de un pilar HEB 200 a una placa base anclada con cuatro anclajes M24. Compararemos dos placas base con diferentes espesores:
1️⃣ Rígida (40 mm)
2️⃣ Flexible (15 mm)
👉 Flexión:
En el caso de una placa base flexible, la distribución de la tensión de contacto conduce a una reducción en el brazo mecánico. Las esquinas de la placa base cerca de los anclajes traccionados se comprimen contra el hormigón, lo que induce fuerzas de palanca adicionales. Como resultado, la fuerza de tracción en los anclajes aumenta en comparación con la versión de la placa base rígida.
👉 Compresión:
A partir de la imagen de distribución de tensiones de contacto, es evidente que para la placa base flexible, la concentración de la tensión de contacto alrededor de la proyección del perfil da como resultado valores más altos que en el caso de la placa base rígida.
👉 Tracción:
Similar al caso de flexión, una placa base flexible puede generar una tensión de contacto de compresión en las esquinas, provocando la formación de fuerzas de palanca. Aunque este efecto no es tan pronunciado en el ejemplo estudiado, la distribución de la tensión de contacto y los valores de la fuerza de anclaje muestran claramente su aparición.
📝 El modelado de conexiones acero-hormigón utilizando modelos numéricos de análisis por elementos finitos proporciona una simulación realista del comportamiento de la placa base en función de su rigidez. Además de proporcionar una determinación más precisa de la distribución de tensiones de contacto en la placa base y los esfuerzos de tracción en los anclajes, es posible simular el giro en la placa base del anclaje. Para la variante flexible, este giro será mayor, lo que dará como resultado una mayor flecha de la estructura modelada.
