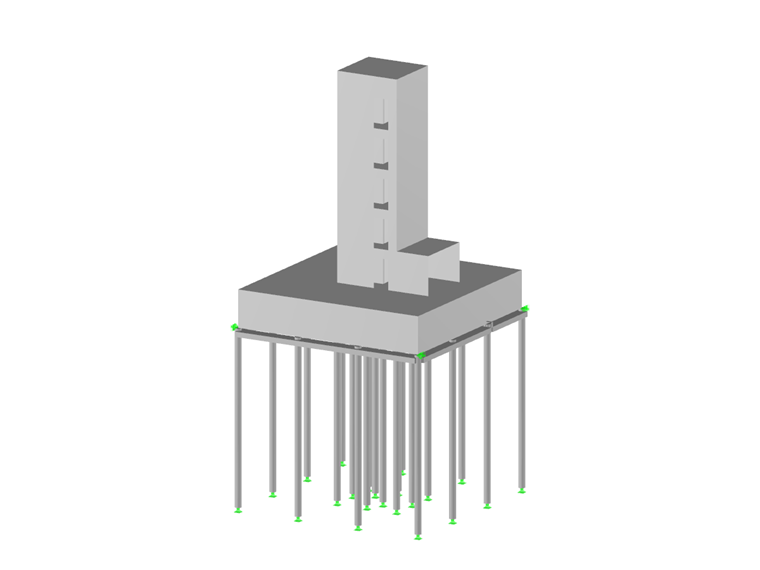

Longitud: ~ 16 m | Ancho: ~ 16 m | Altura: ~ 32 m
Nudos: 232 | Barras: 39 | Superficies: 51 | Elementos finitos: 5.033
La estructura de madera y hormigón armado

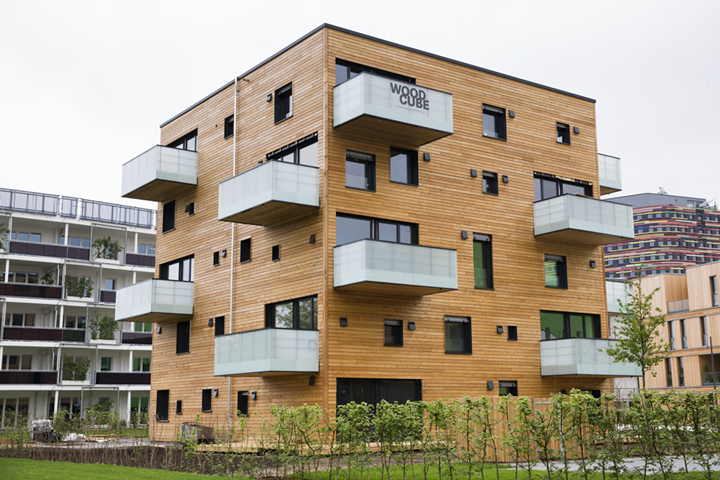

Lo que es realmente revolucionario es que el núcleo de madera del edificio, incluyendo los techos y pisos, está compuesto de madera completamente sin tratamiento, quedando visible tanto en el exterior como en el interior.El Woodcube se compone de muros, pisos y elementos compuestos de madera prefabricada. Debido al alto grado de prefabricación, la cáscara de madera se completó en cuatro semanas. Está colocada sobre el sótano y construida alrededor del núcleo central con la escalera y el ascensor, ambos hechos de hormigón armado.

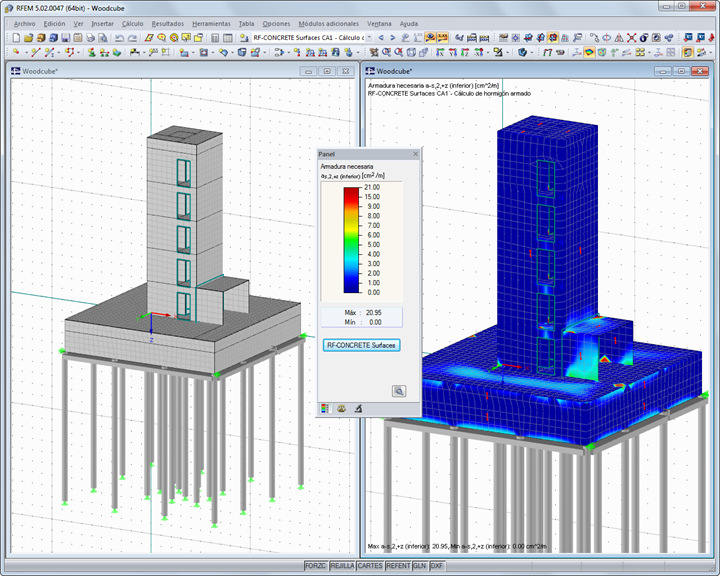

El sótano descansa en un total de 22 pilotes de Ø 51 cm que están insertados a 13 metros de profundidad en el terreno. La carga aplicada en cada pilote es de hasta 1.000 kN. A fin de transferir la carga de una manera óptima, bajo los muros exteriores está colocada una viga de cabeza de pilote.
El sótano está compuesto por hormigón impermeable. En total, los muros externos del cubo de madera tienen un espesor de 32 cm incluyendo una capa de t = 3 cm para el aislamiento térmico compuesto por tableros blandos. La fachada está basada en una capa ventilada compuesta de madera de alerce sin tratar.
Las capas se transfieren mediante los muros exteriores y los muros del núcleo de acceso central. Por ello, no se necesitan más pilares o muros interiores portantes de carga. Esto permite un diseño particular de las habitaciones.
| Ingeniería estructural | Isenmann Ingenieure, Haslach, Alemania www.isenmann-ingenieure.de |
| Construcción | Ing. Erwin Thoma Holz GmbH Thoma Forschungszentrum für Holzverarbeitung Goldegg, Austria www.thoma.at |
| Arquitectura | Architekturagentur, Stuttgart, Alemania www.architekturagentur.de |
| Inversor | Woodcube Hamburg GmbH DeepGreen Development, Hamburgo, Alemania www.deepgreen-development.com/woodcube-hamburg |
