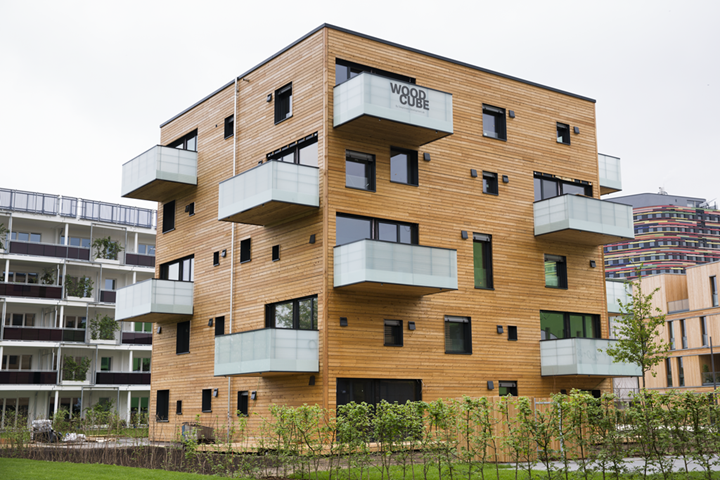

Woodcube – Un edificio residenziale ad Amburgo, Germania

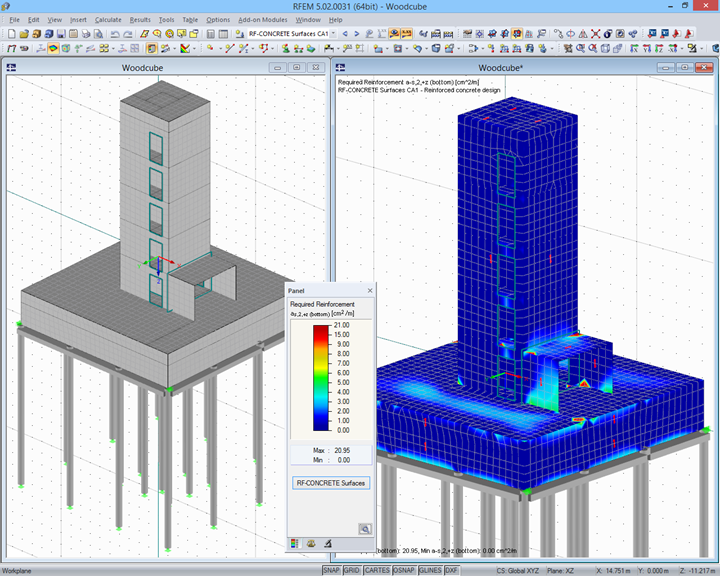

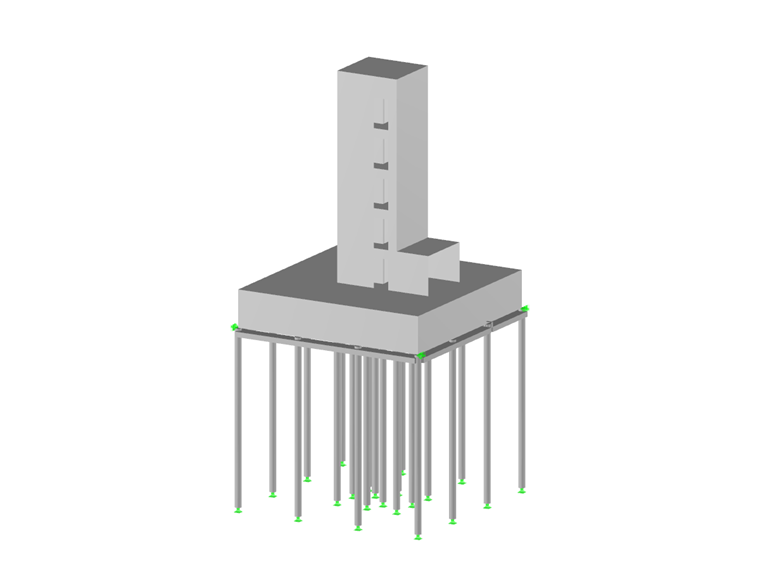

I seguenti dati si riferiscono alla struttura in cemento armato di "Woodcube".

Lunghezza: ~ 16 m | Larghezza: ~ 16 m | Altezza: ~ 32 m
Nodi: 232 | Aste: 39 | Superfici: 51 | Elementi finiti: 5033

Legno e struttura in cemento armato

Ciò che è veramente rivoluzionario è il fatto che il nucleo di legno dell'edificio, compresi soffitti e solai, è costituito da legno completamente non trattato che rimane visibile sia all'esterno che all'interno.

Il Woodcube è composto da elementi prefabbricati di pareti, solai e coperture costituiti da legno. A causa dell'elevato grado di prefabbricazione, il guscio in legno è stato completato in quattro settimane. Si trova al piano interrato e costruito attorno al nucleo di accesso centrale con la scala e l'ascensore, entrambi in cemento armato.

Il piano interrato poggia su un totale di 22 pali trivellati a pieno spostamento di Ø 20 pollici, che sono inseriti nel terreno per 13.60 m. Il carico applicato su ciascuna testa di palo è fino a 1.000 kN. Al fine di trasferire il carico in modo ottimale, sotto le pareti esterne è disposta una trave capa circonferenziale.

Il piano interrato è in calcestruzzo impermeabile. Tutto sommato, le pareti esterne del cubo di legno hanno uno spessore di 12,5 pollici, incluso uno strato di t = 1,1 pollici per l'isolamento termico costituito da pannelli morbidi. La facciata si basa su un rivestimento ventilato in legno di larice non trattato.

I carichi sono trasferiti dalle pareti esterne e dalle pareti del nucleo di accesso centrale. Così, non sono necessarie ulteriori colonne o pareti interne portanti. Questo a sua volta consente la disposizione di una singola stanza.
