Woodcube - Pětipodlažní dřevěná stavba v Hamburku

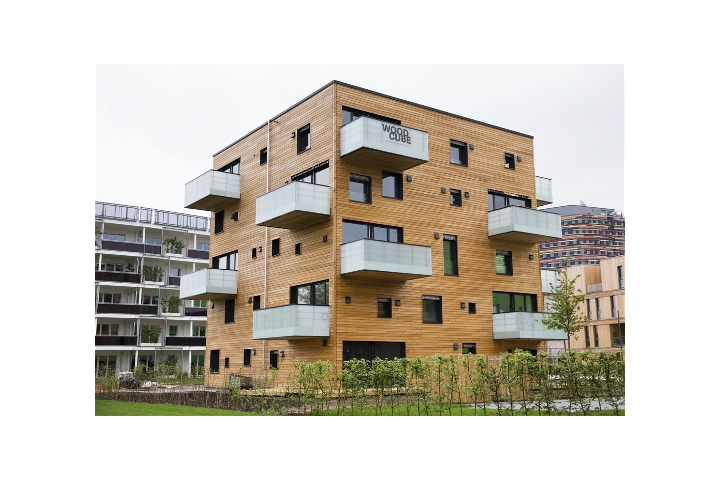

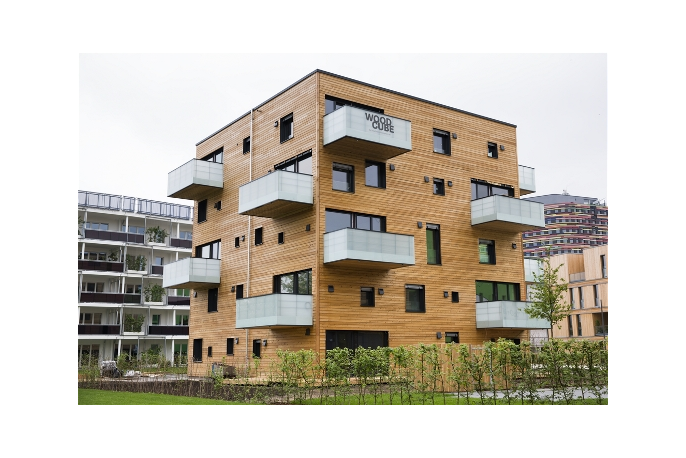

Na mezinárodním stavebním veletrhu IBA v německém Hamburku byla představena budova s působivou ekologickou bilancí. Woodcube se svou konstrukcí i provozem řadí mezi CO₂ neutrální stavby a při jeho energetické bilanci ho lze označit za pasivní dům. Veškeré materiály použité na dřevěnou část budovy jsou zcela recyklovatelné a biologicky rozložitelné.

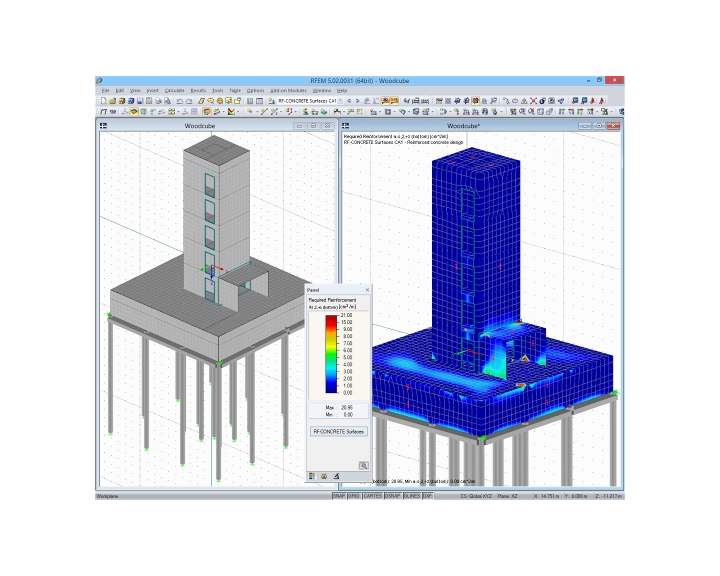

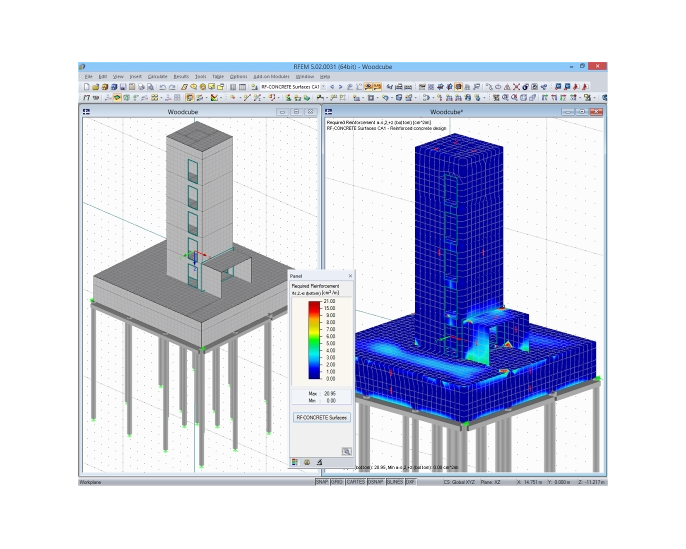

Statickým výpočtem byla pověřena projekční kancelář Isenmann Ingenieure z Haslachu, která patří k zákazníkům společnosti Dlubal Software. Pro návrh a posouzení centrálního přístupového jádra a pilotových základů ze železobetonu si vybrala program RFEM.

1195x

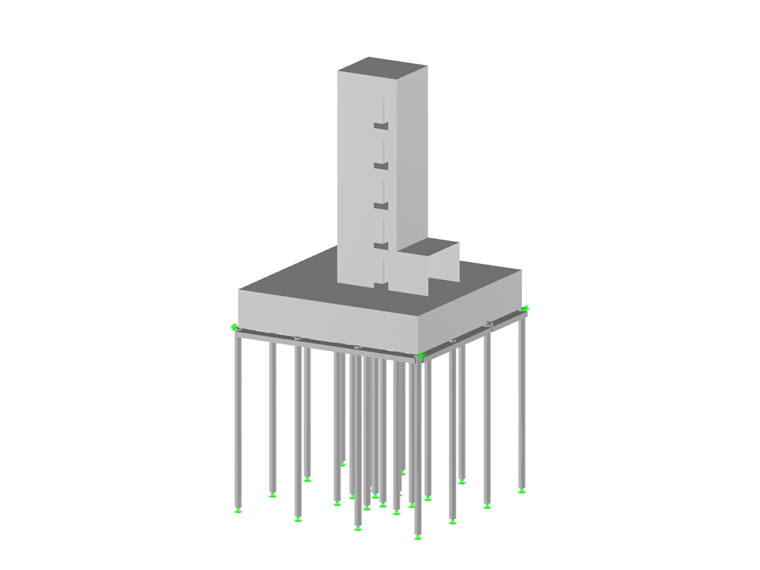

Pětipodlažní dřevěná konstrukce a železobetonový základ pro šachty

Konstrukce ze dřeva a železobetonu

Doslova převratné je použití neopracovaného dřeva na celou dřevěnou konstrukci včetně stropů a podlah. Dřevo je přitom na vnějších i vnitřních plochách pohledové.

Woodcube tvoří prefabrikované stěnové, stropní a střešní prvky ze dřeva. Vzhledem k vysokému stupni prefabrikace byla hrubá stavba dřevěné konstrukce hotova během čtyř týdnů. Dřevěná konstrukce přitom spočívá na železobetonových základech. Její centrální přístupové jádro se schodištěm a výtahem je také ze železobetonu.

Základová deska budovy je založena na 22 vrtaných zatlačovaných pilotách o průměru 51 cm a hloubce 13 metrů. Na hlavu piloty působí zatížení až 1 000 kN. Pro optimální přenos zatížení je na piloty pod obvodové stěny umístěn nosník.

Základy konstrukce jsou z voděodolného betonu. Venkovní stěny dřevěné budovy mají celkovou tloušťku 32 cm včetně vrstvy izolace o tloušťce 3 cm, kterou tvoří měkké dřevovláknité desky. Fasáda je vytvořena z provětrávaného obkladu z neopracovaného modřínového dřeva.

Zatížení přenášejí vnější stěny a stěny vnitřního železobetonového jádra. Další sloupy ani nosné vnitřní stěny tudíž nejsou zapotřebí. Prostor tak lze individuálně uspořádat.

Návrh nosné konstrukce	Isenmann Ingenieure, Haslach, Německo www.isenmann-ingenieure.de
Dřevěná konstrukce	Ing. Erwin Thoma Holz GmbH Thoma výzkumné centrum pro zpracování dřeva Goldegg, Rakousko www.thoma.at
Architektonický návrh	Architekturagentur, Stuttgart www.architekturagentur.de
Investor	Woodcube Hamburg GmbH DeepGreen Development, Hamburk, Německo www.deepgreen-development.com/woodcube-hamburg
