«Woodcube» – пятиэтажное жилое здание в Гамбурге, Германия

Необычное пятиэтажное жилое здание с впечатляющим экологическим балансом было впервые представлено на Международной строительной выставке (IBA) в Гамбурге, Германия. И поскольку ни при своем строительстве, ни во время эксплуатации оно не производит никаких выбросов CO2, его можно правом назвать пассивным домом. Все материалы, использованные в деревянной части здания, полностью рециркулируемые и подлежат биологической переработке.

За расчет всех конструкций здания отвечала немецкая фирма Isenmann Ingenieure из Хаслаха, заказчик компании Dlubal Software. Именно потому для проектирования и расчета центрального железобетонного ядра и свайных фундаментов выбрали их инженеры программу RFEM.

Woodcube – Ein fünfgeschossiger Holzbau in Hamburg

1192x

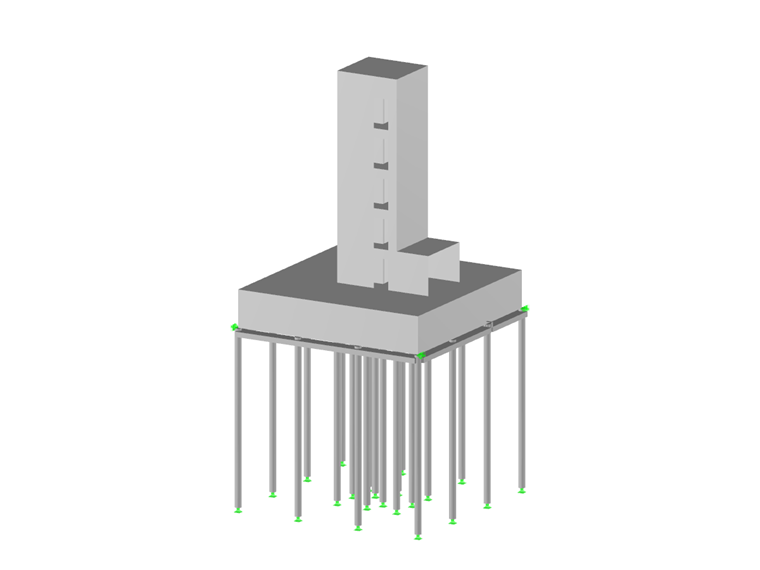

Пятиэтажная деревянная конструкция и железобетонный фундамент шахты

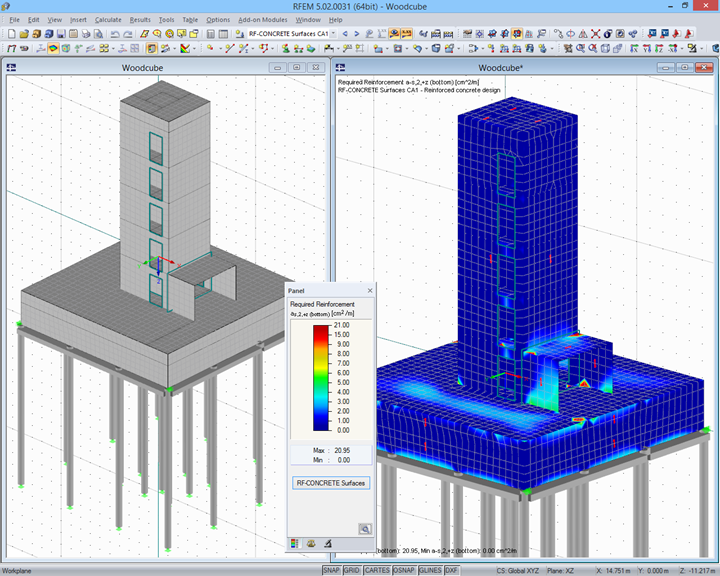

Деревянные и железобетонные конструкции

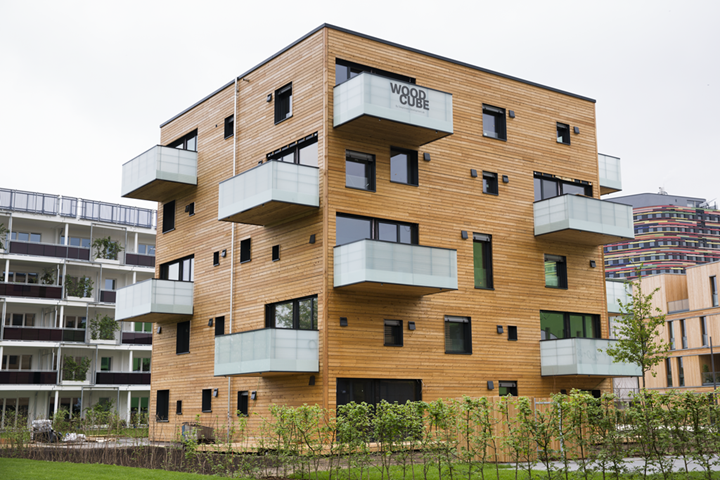

Однако самой революционной чертой данного проекта является то, что деревянное ядро здания, включая все перекрытия и полы, сделаны исключительно из необработанной древесины, видимость которой сохраняется как снаружи, так и внутри здания.

Здание «Woodcube» состоит из сборных стенных, напольных и кровельных элементов из древесины, благодаря чему была деревянная оболочка здания возведена в течение всего четырех недель. Она располагается на железобетонном фундаменте и обхватывает собой центральное ядро здания с лестничной клеткой и лифтом, также сделанного из железобетона.

Сам фундамент притом опирается в общей сложности на 22 буровые сваи диаметром 51 см, которые вставлены в грунт на глубину 13 м. Нагрузка, действующая на каждую головку сваи, может составлять до 1000 кН. Потому, чтобы оптимально передать всю нагрузку, располагается под наружными стенами на головках отдельных свай балка.

Цокольный этаж затем сделан из водонепроницаемого бетона. В целом имеют наружные стены деревянного куба толщину 32 см, включая трех сантиметровый слой теплоизоляции из мягких плит. Фасад здания сделан из необработанной древесины лиственницы и основан на вентилируемом покрытии.

Поскольку все нагрузки переносятся внешними стенами и стенами центрального ядра, не требуется в конструкции применение никаких дополнительных колонн или несущих внутренних стен. Благодаря тому так можно внутри сделать индивидуальную планировку помещений.

Расчет конструкций	Isenmann Ingenieure, Хаслах, Германия www.isenmann-ingenieure.de
Строительство	Ing. Erwin Thoma Holz GmbH Научно-исследовательский центр для деревообработки Thoma Гольдегг, Австрия www.thoma.at
Архитектурный проект	Architekturagentur, Штутгарт, Германия www.architekturagentur.de
Заказчик	Woodcube Hamburg GmbH DeepGreen Development, Гамбург, Германия www.deepgreen-development.com/woodcube-hamburg
