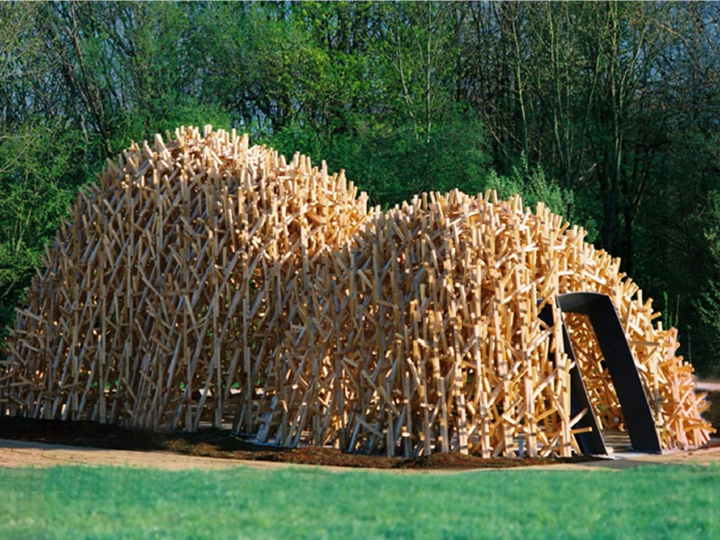

Estructura de cúpula de madera Echolot en Coblenza

El plano de planta forma llamadas de ubicación

de murciélagos. En el transcurso de los trabajos de construcción de la BUGA, fue necesario intervenir en el hábitat de los murciélagos. La intervención cuidadosa fue el objetivo final. La Universidad de Ciencias Aplicadas de Koblenz tomó este tema como base de diseño y diseñó el pabellón según los principios de la biónica. El plano de planta de la estructura muestra el nivel de presión sonora en función del momento de las llamadas de ubicación del murciélago nóctulo (especie de murciélago autóctona). Dado que estas llamadas de ecolocalización no son audibles para los humanos, se mostraron de antemano como un oscilograma con un software de edición de música.

Basado en este plano de planta, se modeló una forma de apoyo colgante de doble capa con el sistema de programas "EASY". Estas formas son comunes en la naturaleza porque transfieren las cargas de manera óptima. La forma colgante se dividió en secciones paralelas en tres planos, cada uno en un ángulo de 60° con respecto a los demás. Por lo tanto, se crearon rejillas triangulares y hexagonales espacialmente estables, que también se encuentran a menudo en la naturaleza (panales, diatomeas, formas de flores, etc.). Los refinamientos de la rejilla de la malla, también siguiendo los principios de la naturaleza, dependen de la magnitud de la carga estática en el área respectiva. La elección del material de la estructura de soporte fue la madera, un material natural y renovable. Es reciclable y tiene un balance ecológico positivo. Además, los estudiantes deberían ser capaces de montar y desmontar la estructura por sí mismos.

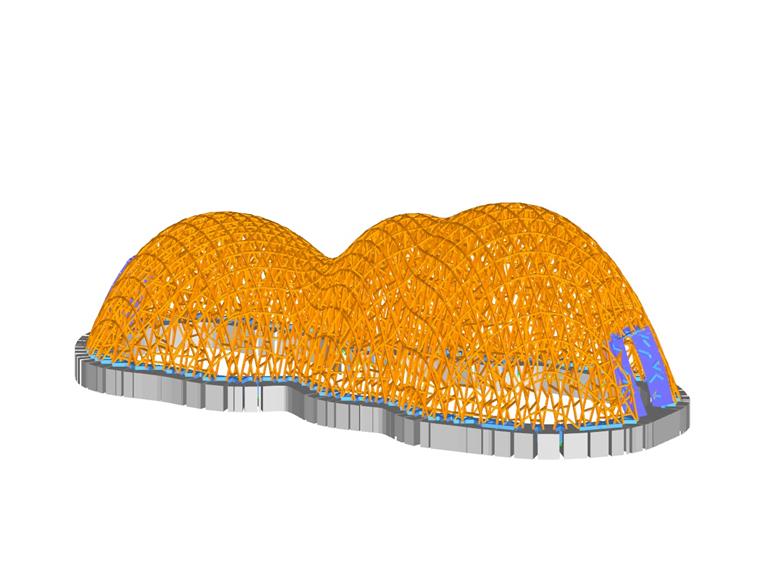

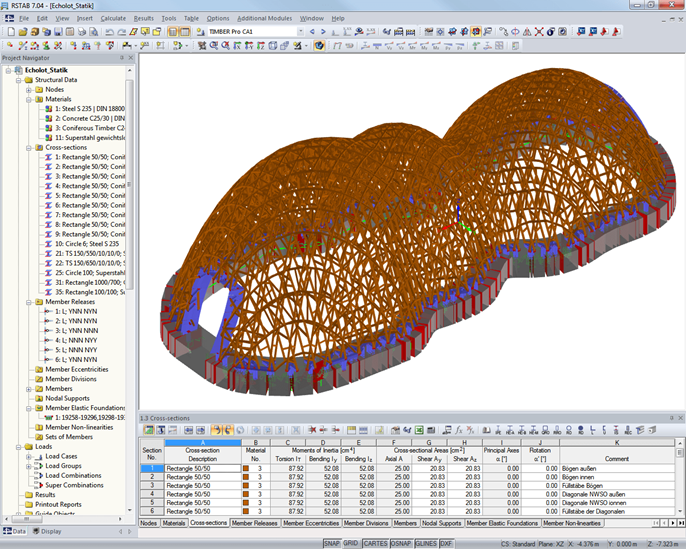

Modelado y cálculo en RSTAB

Las líneas de corte generadas se importaron en RSTAB a través de la interfaz dxf. En cada plano de la sección, se generó una red de barras que consta de un cordón superior, un cordón inferior y bielas diagonales. Después de aplicar cargas a la estructura, se realizó el cálculo. Después del cálculo, cada uno de los aproximadamente 100 planos de sección se transfirió de RSTAB a Nemetschek Allplan a través de dxf, donde se creó el diseño detallado. El modelo de RSTAB también se exportó al programa de visualización Cinema 4D, donde se procesó gráficamente.
