La feria nacional alemana de jardinería BUGA 2011 se lleva a cabo en Coblenza de abril a octubre. La glorieta, llamada "Echolot" (en referencia al eco que se utiliza para medir distancias), se convirtió en un verdadero placer para la multitud. La estructura de paso, que consta de aproximadamente 6.000 miembros hechos de abeto de Douglas, se diseñó de acuerdo con los principios de la biónica.
Universidad Técnica Superior de Coblenza
Departamento de Ingeniería Civil
Konrad-Zuse-Straße 1
D-56075 Koblenz, Alemania
www.hs-koblenz.de

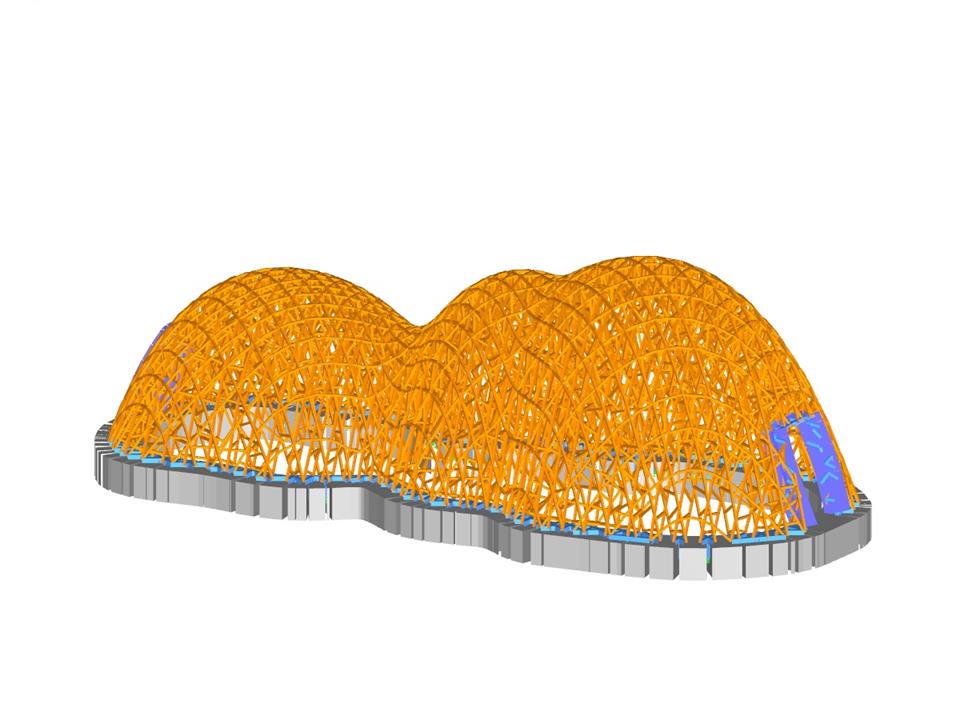

Modelo 3D (© Koblenz)
Universidad Técnica Superior de Coblenza
Departamento de Ingeniería Civil
Konrad-Zuse-Straße 1
D-56075 Koblenz, Alemania
www.hs-koblenz.de
Modelo 3D (© Koblenz)
Estructura de domo de madera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 12416 |
| Número de barras | 17394 |
| Número de casos de carga | 5 |
| Número de combinaciones de carga | 4 |
| Peso completo | 78.822 t |
| Dimensiones (métricas) | 16,890 x 11,600 x 5,504 m |
| Dimensiones (imperiales) | 55.41 x 38.06 x 18.06 feet |
| Versión del programa | 7.04.11 |
