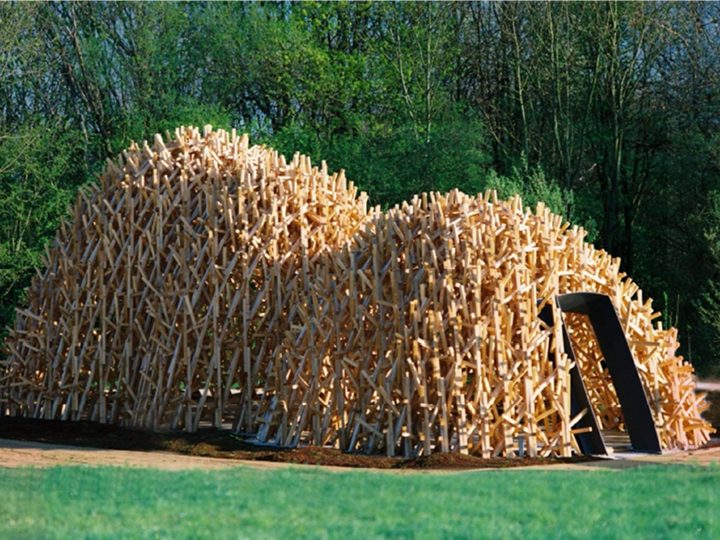

Estrutura de cúpula de madeira Echolot em Coblença

A planta forma as chamadas de posição

de morcegos. No decurso das obras de construção do BUGA, foi necessária uma intervenção no habitat dos morcegos. Uma intervenção cuidadosa foi o objetivo principal. A Universidade de Ciências Aplicadas de Koblenz aborda este tema e dimensiona o pavilhão de acordo com os princípios da biónica. A planta da estrutura mostra o nível de pressão acústica dependendo do tempo em que as indicações de local do noctuleum (espécie de morcego nativo). Uma vez que estas chamadas de ecolocalização não são audíveis para o ser humano, foram previamente apresentadas como oscilogramas num software de edição de música.

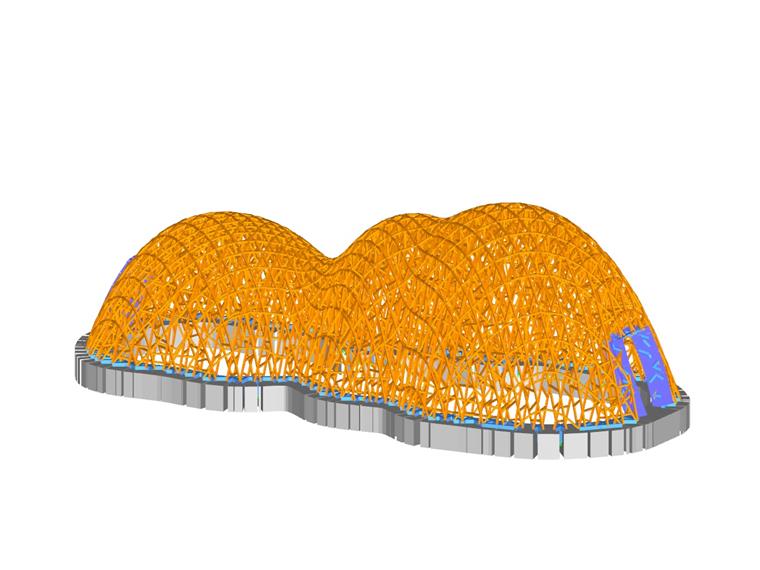

Com base nesta planta, foi modelada uma forma de apoio suspenso de camada dupla com o sistema do programa "EASY". Tais formas são comuns na natureza porque transferem as cargas de forma otimizada. A forma de enforcamento foi dividida em secções paralelas em três planos, cada uma com um ângulo de 60° em relação às outras. Assim, foram criadas grelhas triangulares e hexagonais espacialmente estáveis, as quais também são encontradas com frequência na natureza (favos de mel, diatomaturas, formas de flores etc.). Os refinamentos da grelha de malha, também seguindo os princípios da natureza, dependem da magnitude da carga estática na respetiva área. A escolha do material da estrutura de apoio foi a madeira, um material natural e renovável. É reciclável e tem um balanço ecológico positivo. Além disso, os estudantes devem ser capazes de montar e desmontar sozinhos a estrutura.

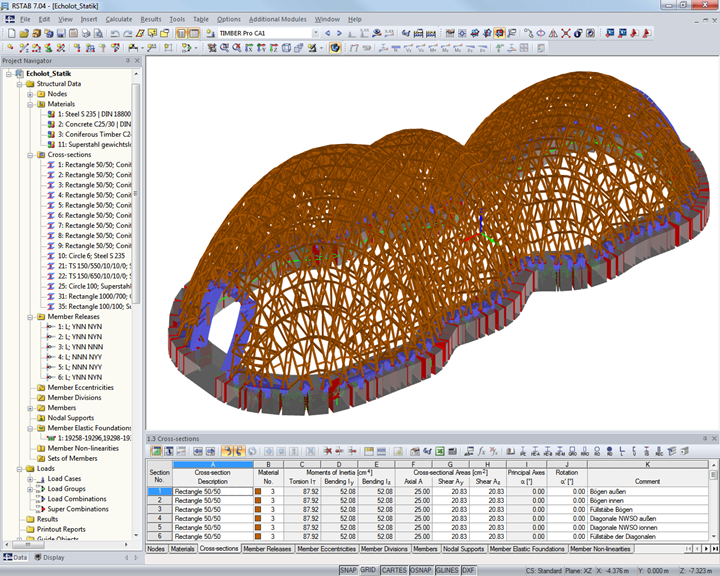

Modelação e cálculo no RSTAB

As linhas de corte geradas foram importadas para o RSTAB através da interface dxf. Em cada plano de corte, foi gerada uma rede de barras constituída por um banzo superior, um banzo inferior e escoras diagonais. Após a aplicação de cargas à estrutura, foi realizado o cálculo. Após o dimensionamento, cada um dos aproximadamente 100 planos de secção foi transferido do RSTAB para o Nemetschek Allplan através do dxf, onde foi criado o dimensionamento detalhado. O modelo no RSTAB também foi exportado para o programa de visualização Teatro 4D, onde foi posteriormente processado graficamente.
