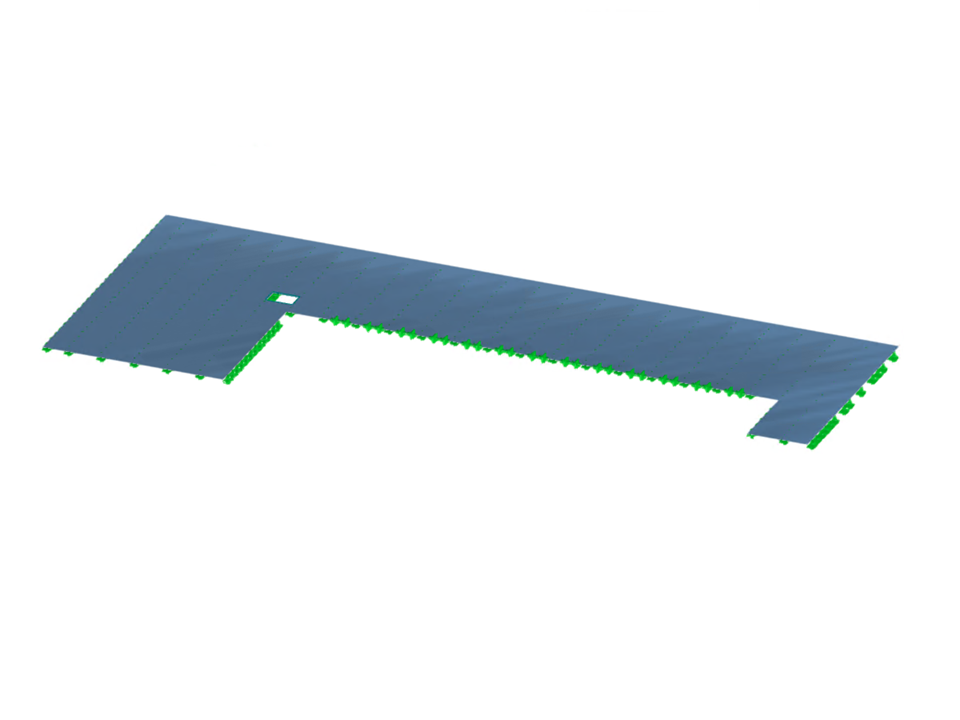

El modelo con la ID 5499 representa una losa de un edificio que se ha modelado en RFEM y contiene una abertura.
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Forjado con hueco
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 66 |
| Número de líneas | 88 |
| Número de superficies | 3 |
| Número de casos de carga | 5 |
| Número de combinaciones de carga | 51 |
| Número de combinaciones de resultados | 3 |
| Peso completo | 35,166 t |
| Dimensiones (métricas) | 67,000 x 27,600 x 0,000 m |
| Dimensiones (imperiales) | 219.82 x 90.55 x 0 feet |
| Versión del programa | 5.35.01 |
