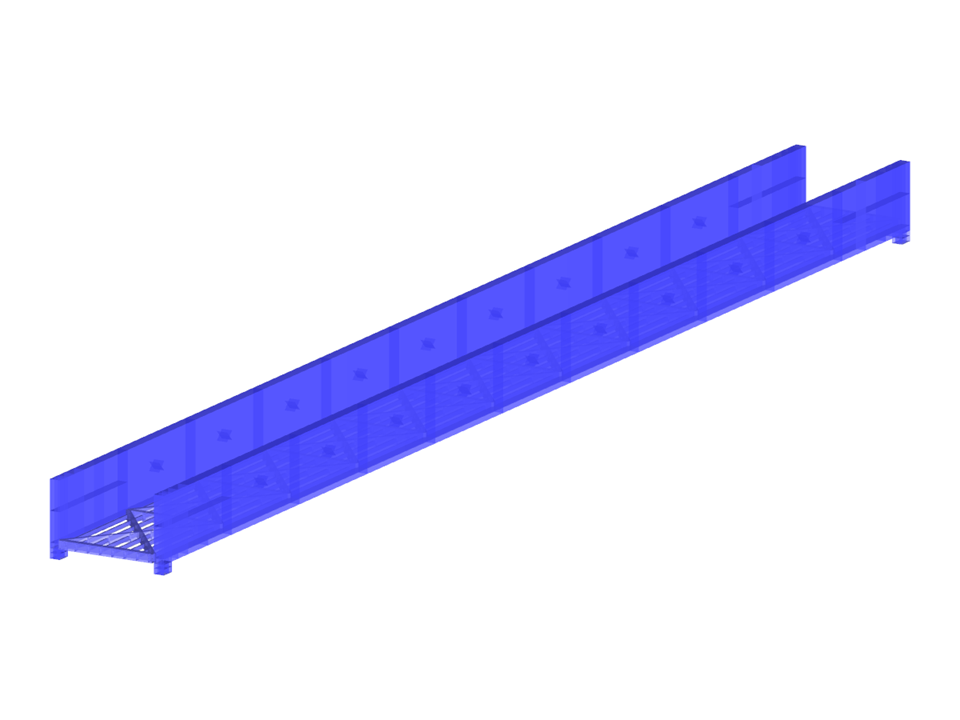

Pasarela sobre el río Serio en Bérgamo, Italia
Análisis estructural:
Studio Rota Nodari
Via M. Zanchi, 85
24022 Alazano Lombardo (BG)
Modelo utilizado en
Pasarela sobre el río Serio
| Número de nudos | 904 |
| Número de líneas | 1770 |
| Número de barras | 592 |
| Número de superficies | 372 |
| Número de casos de carga | 6 |
| Número de combinaciones de carga | 148 |
| Número de combinaciones de resultados | 4 |
| Peso completo | 26.795 t |
| Dimensiones (métricas) | 31,680 x 2,800 x 1,750 m |
| Dimensiones (imperiales) | 103.94 x 9.19 x 5.74 feet |
| Versión del programa | 5.28.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
