El estadio Chase Center Arena es la última incorporación de Mission Bay en San Francisco. El centro deportivo y de ocio ultramoderno tiene 18.000 asientos.
Enclos Corp., Estados Unidos
www.enclos.com

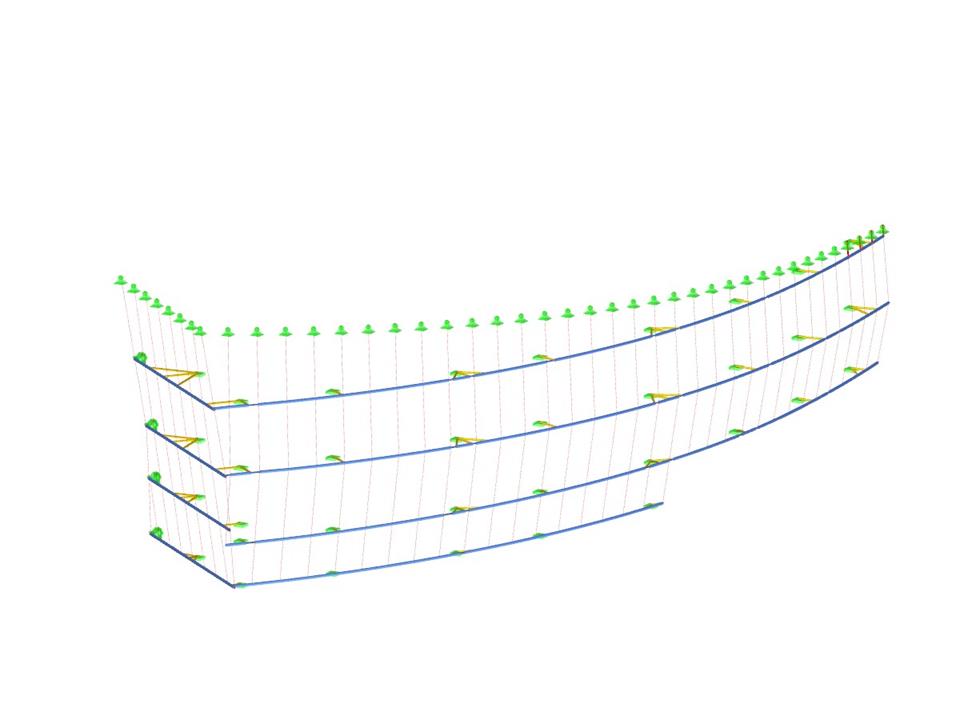

Estructura de apoyo de la fachada en RFEM (© Enclos Corp.)
Enclos Corp., Estados Unidos
www.enclos.com

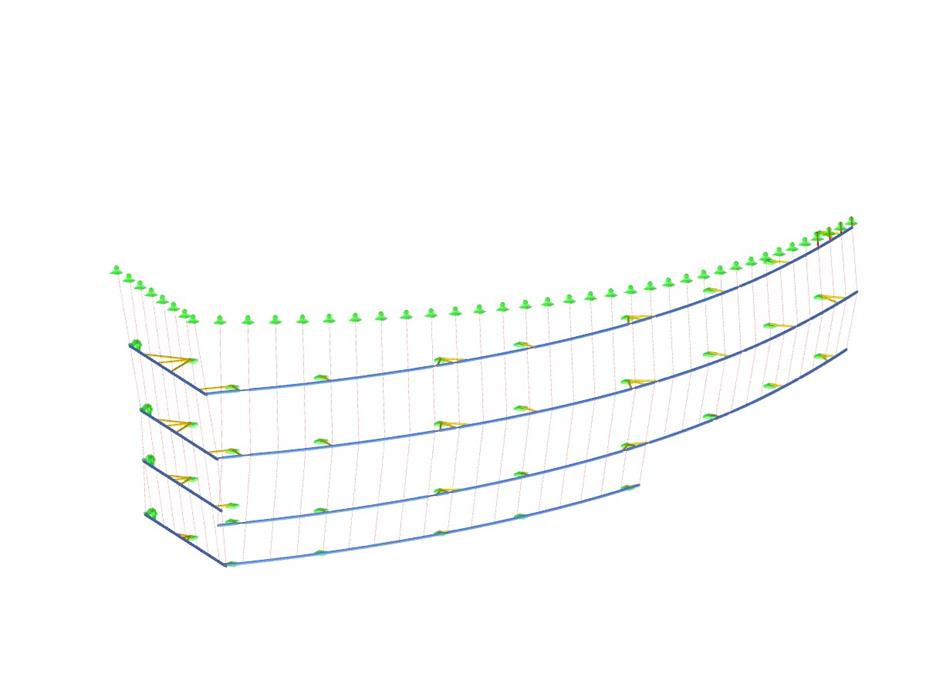

Estructura de apoyo de la fachada en RFEM (© Enclos Corp.)
Estructura de soporte de Fasade
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 303 |
| Número de líneas | 431 |
| Número de barras | 431 |
| Número de casos de carga | 18 |
| Número de combinaciones de carga | 11 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 40.320 t |
| Dimensiones (métricas) | 34,024 x 76,445 x 22,149 m |
| Dimensiones (imperiales) | 111.63 x 250.8 x 72.67 feet |
| Versión del programa | 5.17.02 |
