Chase Center Arena je nejnovějším stavebním přírůstkem ve čtvrti Mission Bay v San Franciscu. Toto sportovní a zábavní centrum nabízí 18 000 míst.
Enclos Corp., USA
www.enclos.com

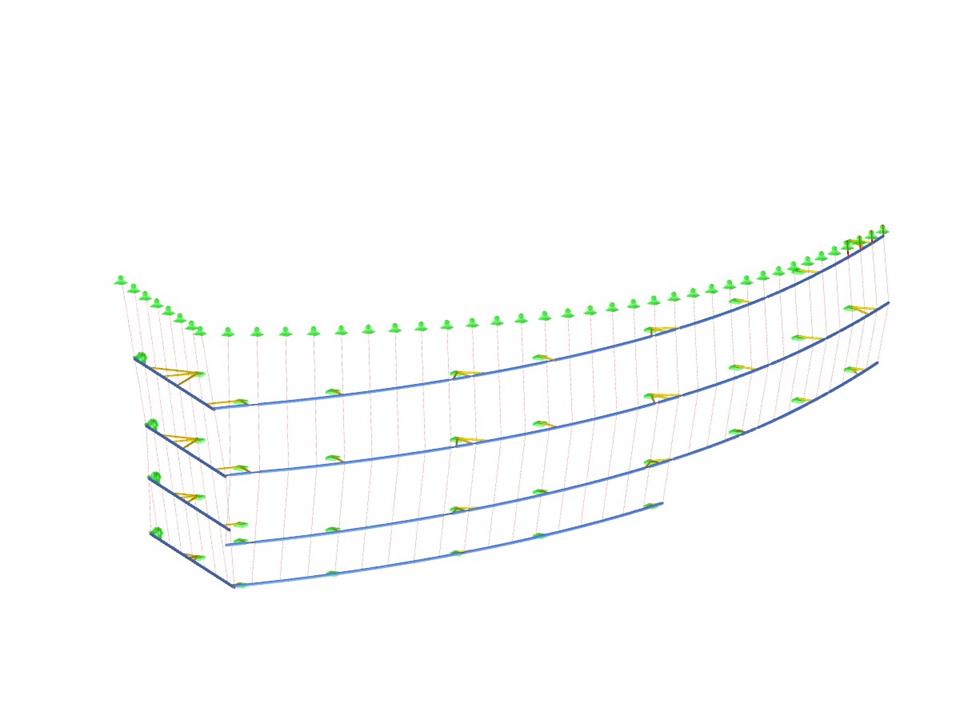

Nosná konstrukce fasády v programu RFEM (© Enclos Corp.)
Enclos Corp., USA
www.enclos.com

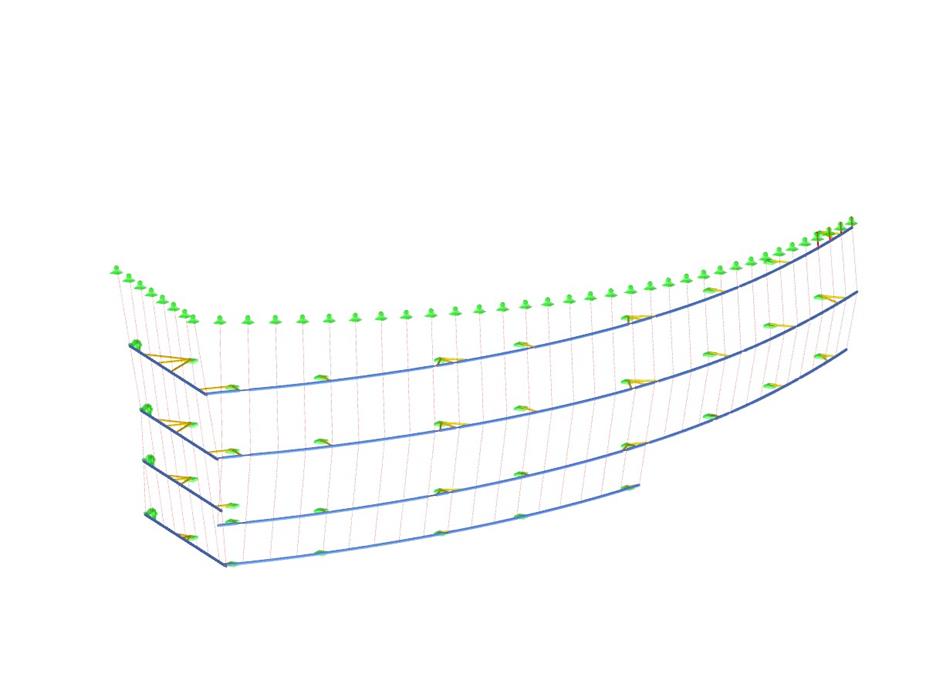

Nosná konstrukce fasády v programu RFEM (© Enclos Corp.)
Fasádní nosná konstrukce
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 303 |
Počet linií | 431 |
Počet prutů | 431 |
Počet zatěžovacích stavů | 18 |
Počet kombinací zatížení | 11 |
Počet kombinací výsledků | 1 |
Celková hmotnost | 40,320 t |
Rozměry (metrické) | 34,024 x 76,445 x 22,149 m |
Rozměry (imperiální) | 111.63 x 250.8 x 72.67 feet |
Verze programu | 5.17.02 |
