Chase Center Арена является новейшим аттракционом района Мишн-Бэй в городе Сан-Франциско. Этот современный спортивно-развлекательный центр рассчитан на 18 000 мест.
Enclos Corp., США
www.enclos.com

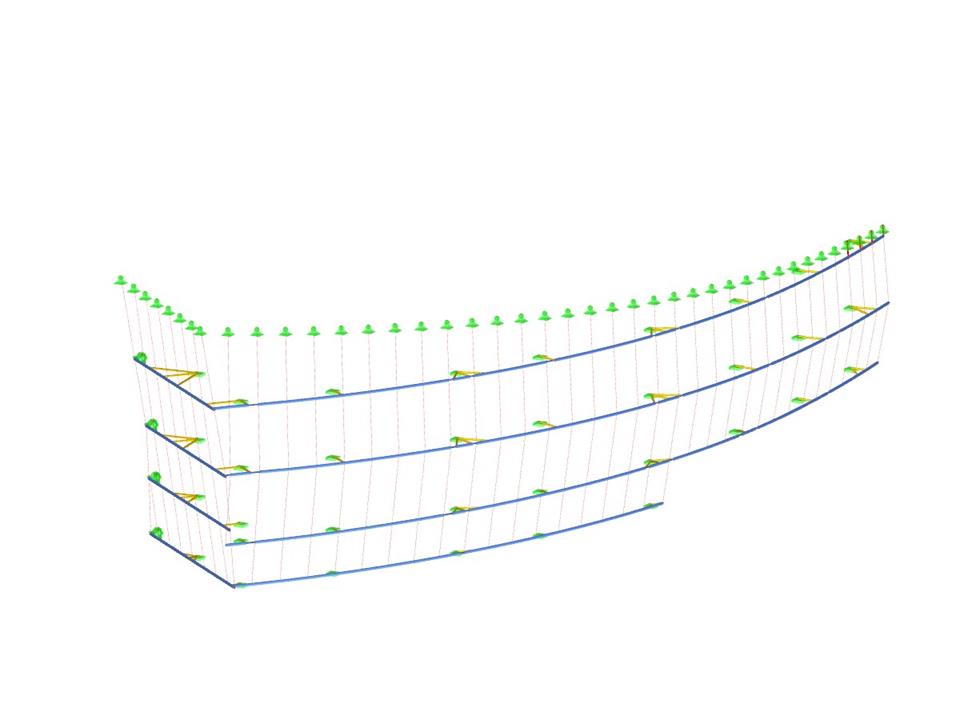

Опорная конструкция фасада в программе RFEM (© Enclos Corp.)
Enclos Corp., США
www.enclos.com
Опорная конструкция фасада в программе RFEM (© Enclos Corp.)
Опорная конструкция фасада
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 303 |
Количество линий | 431 |
Количество стержней | 431 |
Количество загружений | 18 |
Количество сочетаний нагрузок | 11 |
Количество расчетных сочетаний | 1 |
Общий вес | 40,320 t |
Размеры (метрические) | 34,024 x 76,445 x 22,149 m |
Размеры (имперские) | 111.63 x 250.8 x 72.67 feet |
Версия программы | 5.17.02 |
