Il Chase Center è il più recente complesso edilizio realizzato in Mission Bay, il famoso quartiere di San Francisco. Il modernissimo centro sportivo e ricreativo dispone di 18.000 posti a sedere.
Enclos Corp., USA
www.enclos.com

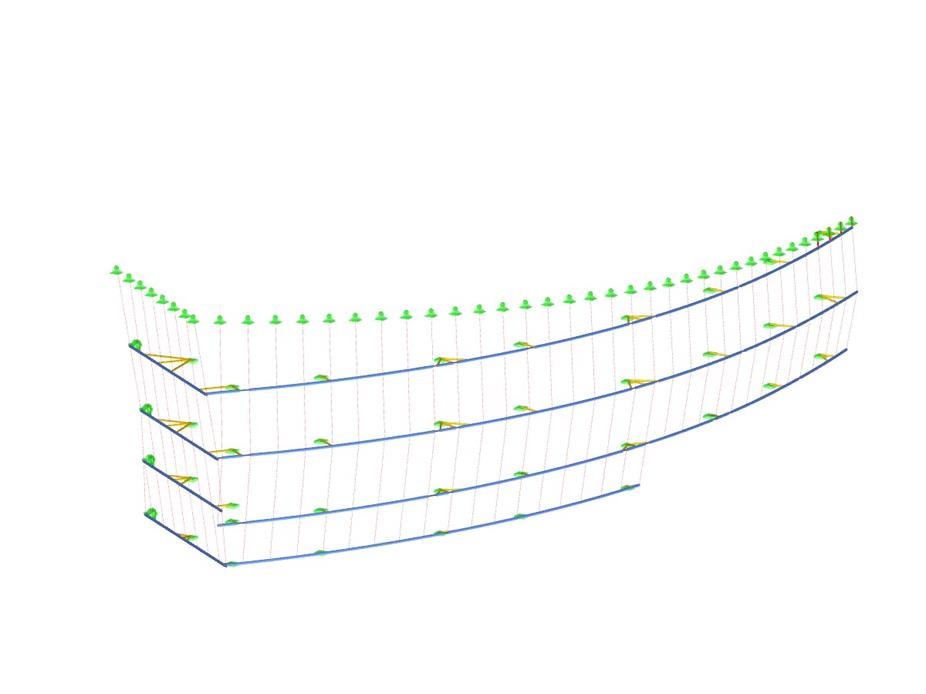

Struttura portante della facciata in RFEM (© Enclos Corp.)
Enclos Corp., USA
www.enclos.com

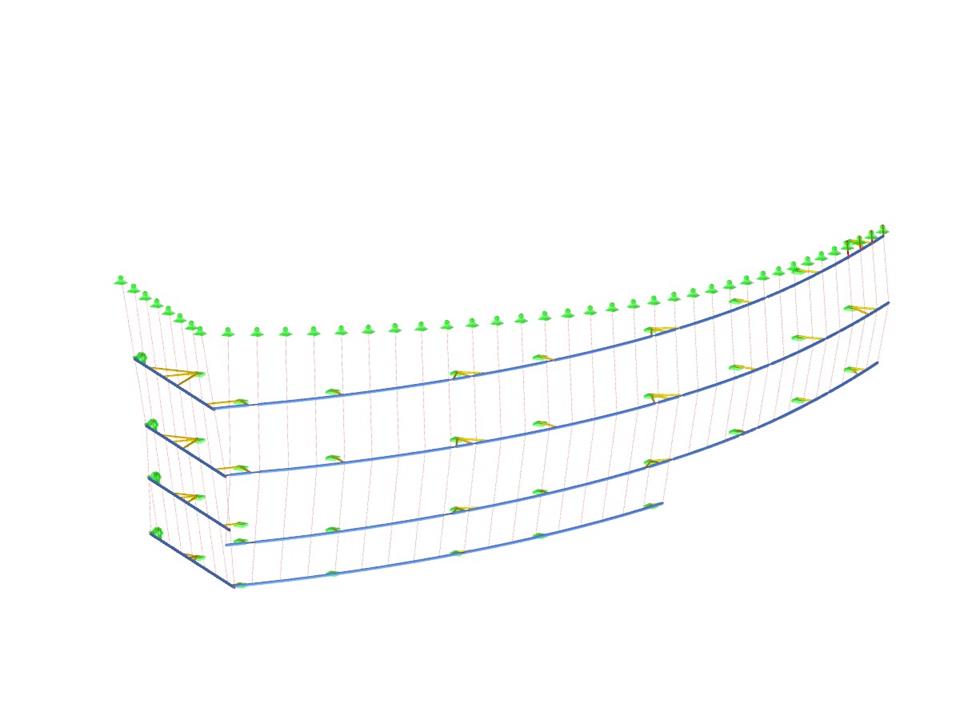

Struttura portante della facciata in RFEM (© Enclos Corp.)
Fasade struttura di supporto
Impossibile scaricare
Progetto cliente/Solo visualizzazione
Numero di nodi | 303 |
Numero di linee | 431 |
Numero di aste | 431 |
Numero di casi di carico | 18 |
Nr. di combinazioni di carico | 11 |
Nr. di combinazioni di risultati | 1 |
Peso totale | 40,320 t |
Dimensioni (metriche) | 34.024 x 76.445 x 22.149 m |
Dimensioni (imperiali) | 111.63 x 250.8 x 72.67 feet |
Versione del programma | 5.17.02 |
