El elemento arquitectónico destacado de la estación de autobuses en Halle an der Saale son las marquesinas de diseño elegante en las plataformas de autobuses. Las franjas de luz integradas en los bordes del techo los convierten en una verdadera atracción, especialmente por la noche.
Las marquesinas están formadas por estructuras de acero con cubiertas abovedadas. Las membranas de PVC-PES y los tejidos de malla proporcionan protección contra los elementos como la lluvia y la nieve.
Al rediseñar la estación de autobuses por un total de 4 millones de euros, también se centró en la accesibilidad.
Zapf & Co. de Strausberg, cliente de Dlubal Software, fue el responsable del análisis estructural, el diseño detallado y la planificación del trabajo de las membranas. Para el cálculo de las membranas se utilizó RSTAB.
El dimensionamiento estructural
zapf & co. --tructural engineering GmbH, Strausberg, Alemania
www.zapf-co.de
Las marquesinas están formadas por estructuras de acero con cubiertas abovedadas. Las membranas de PVC-PES y los tejidos de malla proporcionan protección contra los elementos como la lluvia y la nieve.
Al rediseñar la estación de autobuses por un total de 4 millones de euros, también se centró en la accesibilidad.
Zapf & Co. de Strausberg, cliente de Dlubal Software, fue el responsable del análisis estructural, el diseño detallado y la planificación del trabajo de las membranas. Para el cálculo de las membranas se utilizó RSTAB.
El dimensionamiento estructural
zapf & co. --tructural engineering GmbH, Strausberg, Alemania
www.zapf-co.de

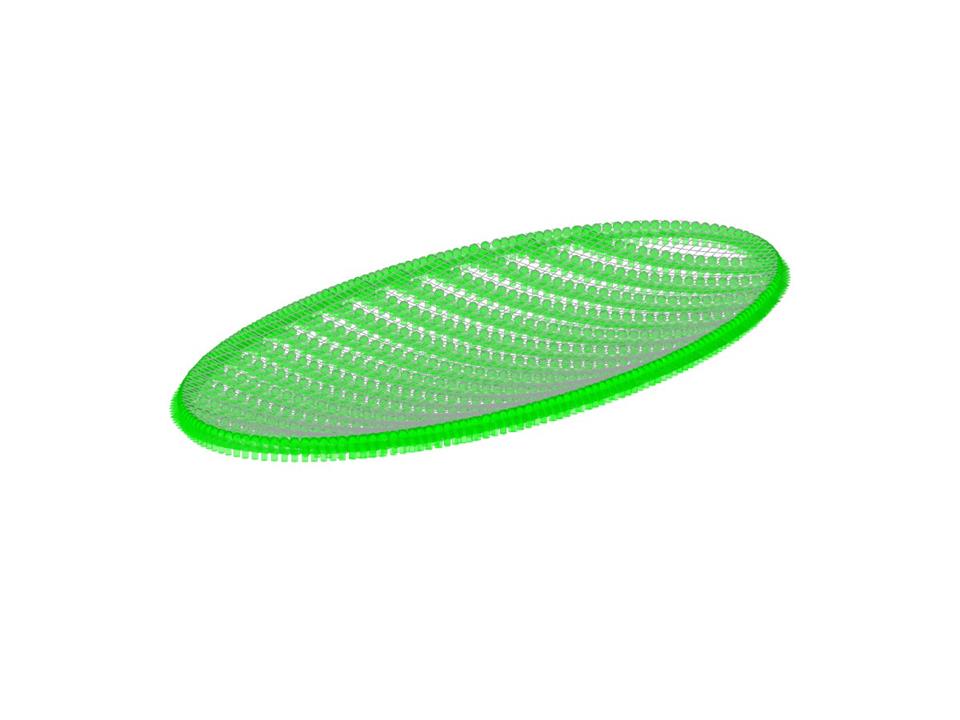

Cubierta de plataformas de autobuses
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 5237 |
| Número de barras | 7966 |
| Número de casos de carga | 11 |
| Peso completo | 0.000 t |
| Dimensiones (métricas) | 12,912 x 28,411 x 1,322 m |
| Dimensiones (imperiales) | 42.36 x 93.21 x 4.34 feet |
| Versión del programa | 8.20.02 |
