Les aubettes de la gare routière de la ville de Halle-sur-Saale, en Allemagne, constituent une élégante curiosité architecturale. Ces aubettes attirent particulièrement l'attention la nuit grâce aux bandes lumineuses intégrées à leurs bordures.
Ces aubettes sont composées de structures en acier et de toits courbes. La membrane en PVC-PES et la toile dont ils sont équipés offrent une protection efficace contre la pluie et la neige.
Le réaménagement de cette gare routière pour un montant total de 4 millions d'euros a par ailleurs mis l'accent sur son accessibilité.
La société Zapf & Co. de Strausberg, cliente de Dlubal Software, était chargée du calcul de la structure, de la vérification détaillée et de la planification des travaux pour les membranes. calculées à l'aide de RSTAB.
Calcul de structure
zapf & co - Structural Engineering GmbH, Strausberg, Allemagne
www.zapf-co.de
Ces aubettes sont composées de structures en acier et de toits courbes. La membrane en PVC-PES et la toile dont ils sont équipés offrent une protection efficace contre la pluie et la neige.
Le réaménagement de cette gare routière pour un montant total de 4 millions d'euros a par ailleurs mis l'accent sur son accessibilité.
La société Zapf & Co. de Strausberg, cliente de Dlubal Software, était chargée du calcul de la structure, de la vérification détaillée et de la planification des travaux pour les membranes. calculées à l'aide de RSTAB.
Calcul de structure
zapf & co - Structural Engineering GmbH, Strausberg, Allemagne
www.zapf-co.de

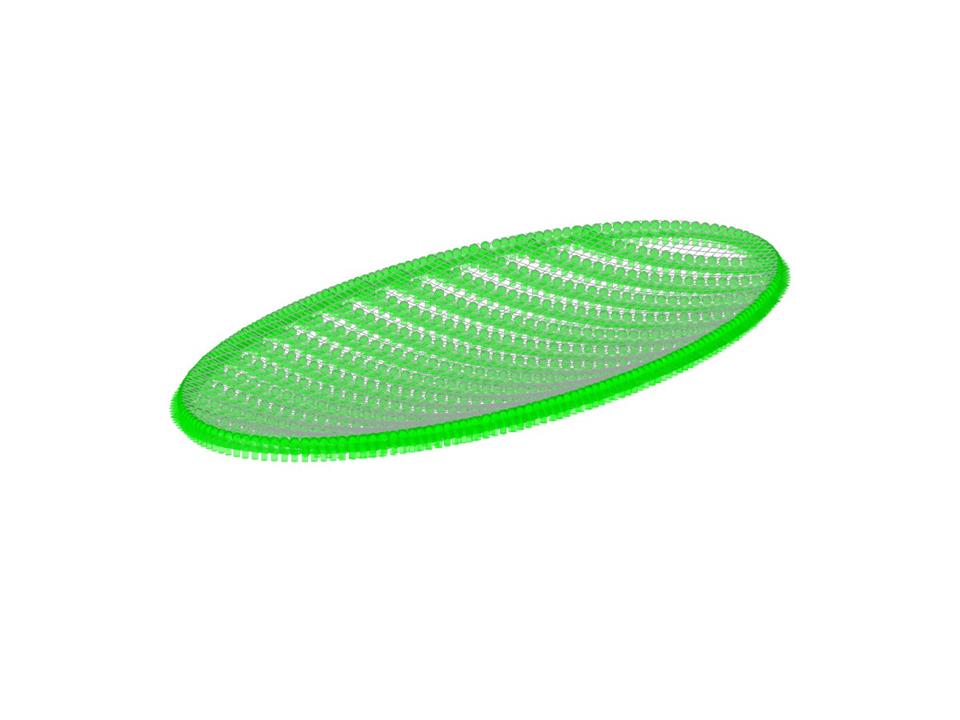

Toiture des quais d'autobus
Non disponible au téléchargement
Projet client / vue uniquement
| Nombre de nœuds | 5237 |
| Nombre de barres | 7966 |
| Nombre de cas de charge | 11 |
| Poids total | 0,000 t |
| Dimensions (métrique) | 12,912 x 28,411 x 1,322 m |
| Dimensions (impériales) | 42.36 x 93.21 x 4.34 feet |
| Version du logiciel | 8.20.02 |
