Nástupiště autobusového nádraží v německém městě Halle nad Sálou se nově pyšní stylovým zastřešením, které patří k architektonickým skvostům. Pozornost poutá zvláště v noci díky světelným pásům na okrajích.
Zastřešení tvoří ocelové konstrukce se střešními oblouky. Ochranu před deštěm a sněhem zajišťují PES/PVC membrány a síťoviny.
Při modernizaci autobusového nádraží za celkem 4 miliony eur byl důraz kladen také na bezbariérovost.
Společnost Zapf & Co. ze Strausbergu, zákazník společnosti Dlubal Software, byl zodpovědný za statický výpočet, detailní návrh a pracovní plánování membrán. Pro statické výpočty membrán společnost použila program RSTAB.
Statický výpočet
zapf & co. - Structural Engineering GmbH, Strausberg, Německo
www.zapf-co.de
Zastřešení tvoří ocelové konstrukce se střešními oblouky. Ochranu před deštěm a sněhem zajišťují PES/PVC membrány a síťoviny.
Při modernizaci autobusového nádraží za celkem 4 miliony eur byl důraz kladen také na bezbariérovost.
Společnost Zapf & Co. ze Strausbergu, zákazník společnosti Dlubal Software, byl zodpovědný za statický výpočet, detailní návrh a pracovní plánování membrán. Pro statické výpočty membrán společnost použila program RSTAB.
Statický výpočet
zapf & co. - Structural Engineering GmbH, Strausberg, Německo
www.zapf-co.de

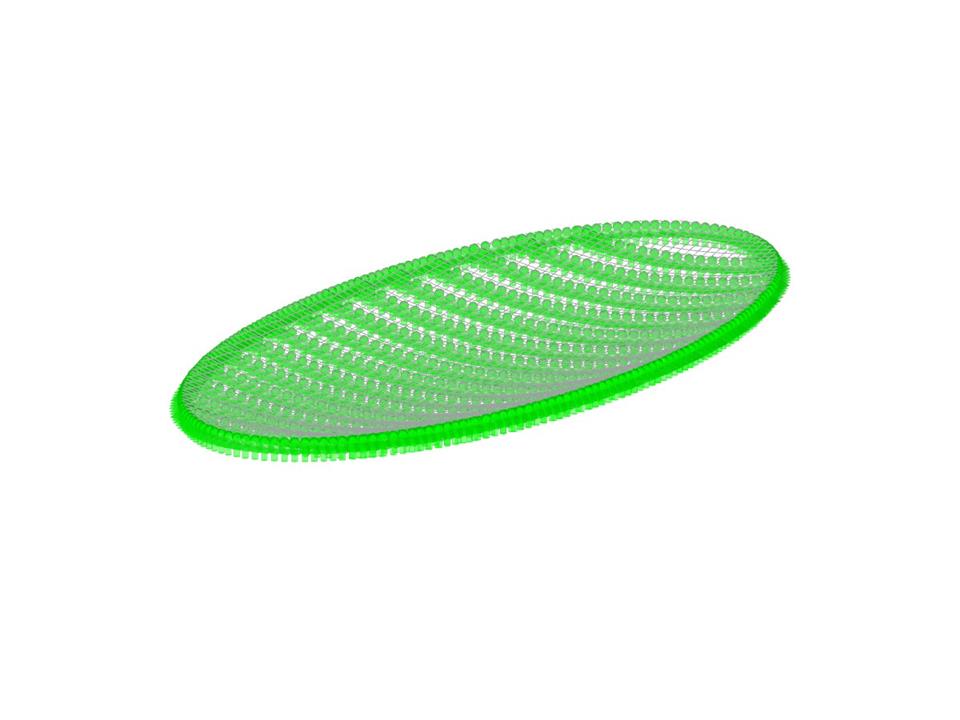

Zastřešení nástupišť autobusů
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 5237 |
| Počet prutů | 7966 |
| Počet zatěžovacích stavů | 11 |
| Celková hmotnost | 0,000 t |
| Rozměry (metrické) | 12,912 x 28,411 x 1,322 m |
| Rozměry (imperiální) | 42.36 x 93.21 x 4.34 feet |
| Verze programu | 8.20.02 |
