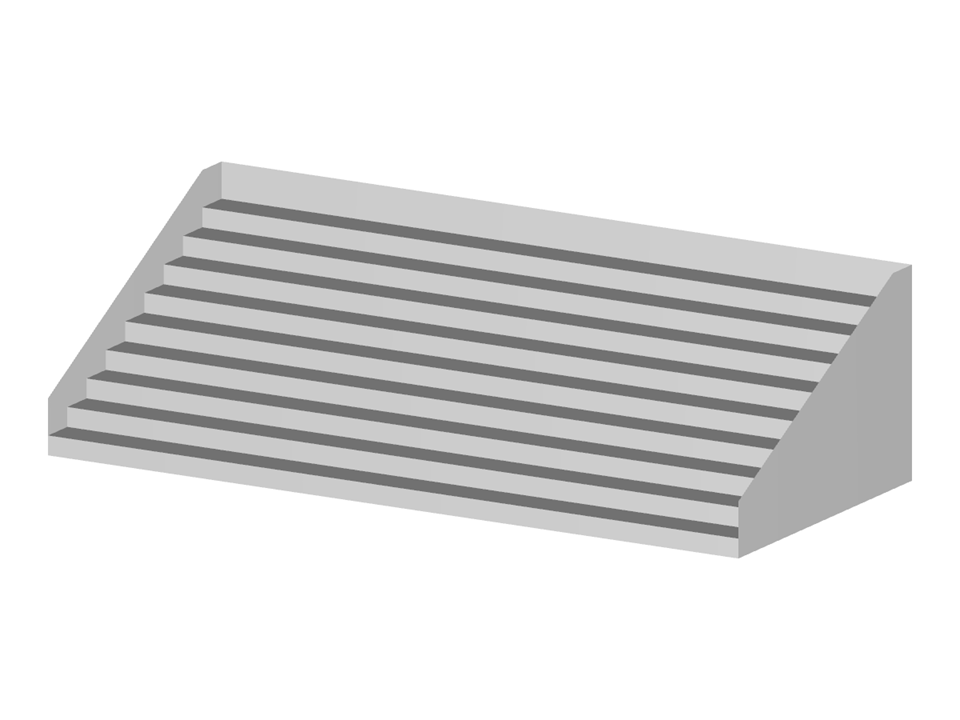

Escalera
| Número de nudos | 46 |
| Número de líneas | 69 |
| Número de barras | 0 |
| Número de superficies | 24 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 182.674 t |
| Dimensiones (métricas) | 18,898 x 5,304 x 8,230 m |
| Dimensiones (imperiales) | 62 x 17.4 x 27 feet |
