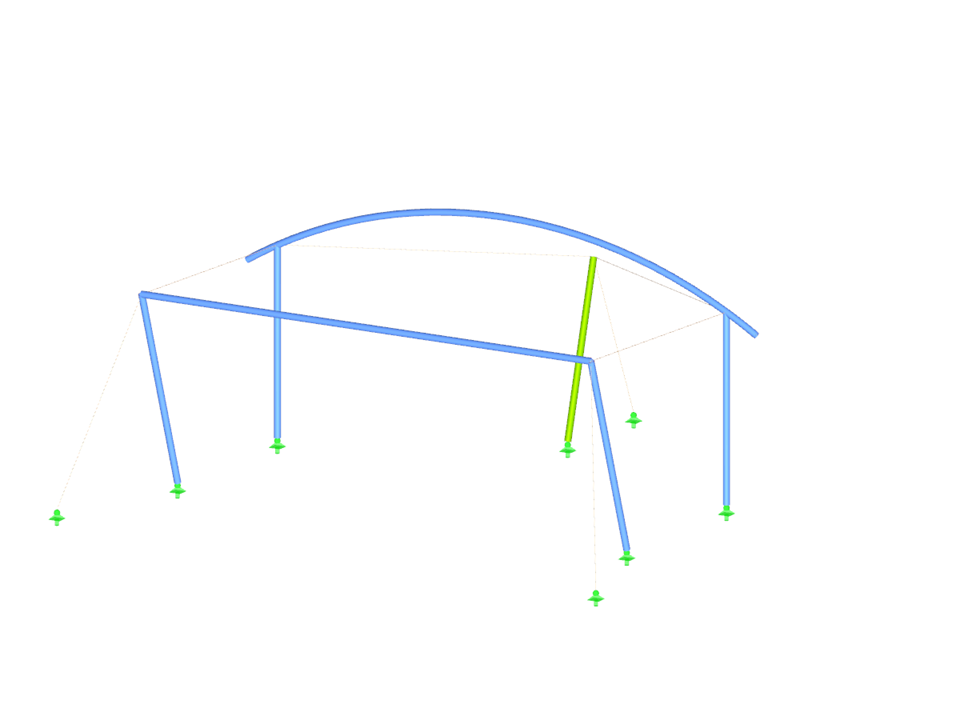

El modelo muestra una viga de acero que se estabiliza adicionalmente mediante un cable. Esta construcción combina la técnica tradicional de construcción de acero con métodos modernos de estabilización mediante elementos estructurales de tracción. Tales modelos son esenciales para el estudio de distribuciones de tensiones y deformaciones en soluciones estructurales complejas, como las que se encuentran a menudo en la planificación de construcción. Esta conexión puede soportar cargas adicionales y garantizar mejores propiedades de carga de la estructura.
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Viga de acero con conexión de cables
| Número de nudos | 18 |
| Número de líneas | 16 |
| Número de barras | 16 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 4.897 t |
| Dimensiones (métricas) | 23,944 x 23,639 x 10,143 m |
| Dimensiones (imperiales) | 78.56 x 77.56 x 33.28 feet |
| Versión del programa | 5.22.03 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
